Выбирайте из каталога центробежных насосов для воды необходимую модель. Под ссылкой собраны ключевые параметры и каталоги промышленных насосов для воды:
- технические характеристики и каталог
- габариты, крепежные размеры патрубков
- вес
- графические характеристики
- руководства по эксплуатации, технические паспорта и ГОСТы
- аналоги
- чертежи
- советы экспертов по подбору
- данные о производителях и ценах
- особенности маркировки и взаимозаменяемость
На официальном сайте «Слобожанского завода» собраны каталоги промышленных насосов для воды, сточных масс, грязной воды, топлива, для перекачки технических жидкостей и комплектации мелиоративных установок .
Каталог насосов для воды К и КМ
Чугунные поверхностные центробежные насосы для воды консольного типа. Применяются для перекачивания технической воды и ее циркуляции в системе. Низкая цена, простая конструкция, низкие технические характеристики. Основные производители в Украине и России. Таблица взаимозаменяемости электронасосов К и КМ.
Промышленные насосы типа К | Подача, м³/ч | Напор, м | До 1990 года | До 1982 года |
К 50-32-125 | 12,5 | 20 | К8/18 | 1,5К-6 |
К65-50-160 | 25 | 32 | К20/30 | 2К-6 |
К80-65-160 | 50 | 32 | К45/30 | 3К-9 |
К80-50-200 | 50 | 50 | К45/55 | 3К-6 |
K100-80-160 | 100 | 32 | К90/35 | 4K-12 |
K100-65-200 | 100 | 50 | К90/55 | 4К-8 |
К100-65-250 | 100 | 80 | К90/85 | 4К-6 |
K150-125-250 | 200 | 20 | К160/20 | 6K-12 |
К150-125-315 | 200 | 32 | К160/30 | 6K-8 |
K200-150-250 | 315 | 20 | K290/18 | 8K-18 |
K200-150-315 | 315 | 32 | K290/30 | 8K-12 |

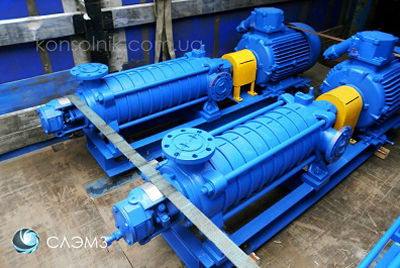

Секционные центробежные
Высокое выходное давление в центробежных насосах для воды типа ЦНС достигается за счет многоступенчатого строения. Цена высока, строение умеренно сложное, производятся в Украине, Беларуси и России, экспортируются в Казахстан, Азербайджан и Грузию.
Современная маркировка насоса | Подача, м³/ч | Напор, м | До 1982 года |
ЦНС38-44 | 38 | 44 | 3МС-10×2 |
ЦНС38-66 | 38 | 66 | 3МС-10×3 |
ЦНС38-88 | 38 | 88 | 3МС-10×4 |
ЦНС38-110 | 38 | 110 | 3МС-10×5 |
ЦНС38-132 | 38 | 132 | 3МС-10х6 |
ЦНС38-154 | 38 | 154 | 3МС-10×7 |
ЦНС38-176 | 38 | 176 | 3МС-10×8 |
ЦНС38-198 | 38 | 198 | 3МС-10×9 |
ЦНС38-220 | 38 | 220 | 3МС-10×10 |
ЦНС60-66 | 60 | 66 | 4МС-10-2×2 |
ЦНС60-99 | 60 | 99 | 4МС-10-2×3 |
ЦНС60-132 | 60 | 132 | 4МС-10-2×4 |
ЦНС60-165 | 60 | 165 | 4МС-10-2×5 |
ЦНС60-198 | 60 | 198 | 4МС-10×6 |
ЦНС60-231 | 60 | 231 | 4МС-10×7 |
ЦНС60-264 | 60 | 264 | 4МС-10×8 |
ЦНС60-297 | 60 | 297 | 4МС-10×9 |
ЦНС60-330 | 60 | 330 | 4МС-10×10 |
ЦНС105-98 | 105 | 98 | 5МС-10х2 |
ЦНС105-147 | 105 | 147 | 5МС-10х3 |
ЦНС105-196 | 105 | 196 | 5МС-10х4 |
ЦНС105-245 | 105 | 245 | 5МС-10х5 |
ЦНС105-294 | 105 | 294 | 5МС-10х6 |
ЦНС105-343 | 105 | 343 | 5МС-10х7 |
ЦНС105-392 | 105 | 392 | 5МС-10х8 |
ЦНС105-441 | 105 | 441 | 5МС-10х9 |
ЦНС105-490 | 105 | 490 | 5МС-10х10 |
ЦНС180-85 | 180 | 85 | 6MC-7,7Мх2 |
ЦНС180-128 | 180 | 128 | 6MC-7,7Мх3 |
ЦНС180-170 | 180 | 170 | 6MC-7,7Мх4 |
ЦНС180-212 | 180 | 212 | 6MC-7,7Мх5 |
ЦНС180-255 | 180 | 255 | 6MC-7,7Мх6 |
ЦНС180-297 | 180 | 297 | 6MC-7,7Мх7 |
ЦНС180-340 | 180 | 340 | 6MC-7,7Мх8 |
ЦНС180-383 | 180 | 383 | 6MC-7,711×9 |
ЦНС180-425 | 180 | 425 | 6MC-7,711×10 |
ЦНС300-120 | 300 | 120 | 8MC-7,7Мх2 |
ЦНС300-180 | 300 | 180 | 8MC-7,7Мх3 |
ЦНС300-240 | 300 | 240 | 8MC-7,7Мх4 |
ЦНС300-300 | 300 | 300 | 8MC-7,7Мх5 |
ЦНС300-360 | 300 | 360 | 8MC-7,7Мх6 |
ЦНС300-420 | 300 | 420 | 8MC-7,7Мх6,7 |
ЦНС300-480 | 300 | 480 | 8MC-7,7Мх8 |
ЦНС300-540 | 300 | 540 | 8MC-7,7Мх9 |
ЦНС300-600 | 300 | 600 | 8MC-7,7Мх10 |
Центробежные горизонтальные
2-х и 4-хступенчатые спиральные центробежные насосы для воды с высокой производительностью и давлением. Не имеют аналогов, производитель — Сумы, Украина. Активно экспортируются в Казахстан, Россию, Беларусь, Киргизию, Азербайджан.
Промышленный насос | Подача, м³/ч | Напор, м | До 1990 года |
ЦН 400-105 | 360-400 | 83-105 |
3В-200-2
|
ЦН 400-210 | 360-400 | 166-210 |
3В-200-4
|
ЦН 1000-180 | 900-1000 | 157-180 | — |
Промышленные Д и 1Д
Промышленные насосы для перекачивания воды в больших объемах. Характерны крупными габаритами и весом, высокой производительностью и особенностями конструкции – рабочим колесом двустороннего входа. В Украине мощные производители центробежных насосов для воды Д и 1Д, налажен экспорт в Россию, Казахстан, Азербайджан и т.д.
Облегченные насосы для воды | Подача, м³/ч | Напор, м | Стандартные | До 1982 года |
1Д200-90 | 200 | 90 | Д 200-90 | 4НДВ |
1Д200-36 | 200 | 36 | Д 200-36 | 5НДБ |
1Д315-50 | 315 | 50 | Д 320-50 | 6ВДВ |
1Д315-71 | 315 | 71 | Д 320-70 | 6НДС |
1Д630-90 | 630 | 90 | Д 630-90 | 8НДВ |
1Д500-63 | 500 | 63 | Д 500-65 | 10Д-6 |
1Д800-56 | 800 | 56 | Д 800-57 | 12Д-9 |
1Д1250-63 | 1250 | 63 | Д 1250-65 | 12НДС |
1Д1250-125 | 1250 | 125 | Д 1250-125 | 14Д-6 |
1Д1600-90 | 1600 | 90 | Д 1600-90 | 14НДС |
Для светлых нефтепродуктов
Центробежные насосы для воды, спирта и светлых нефтепродуктов выполнены из цветных металлов. Производитель СВН и СЦЛ в Украине маркирует свои аналоги ВС и ЦВС соответственно. Производитель СЦН временно не работает.
Маркировка | Подача | Напор |
СВН-80, ВС-80 | 30 | 26 |
СЦЛ-00А | 20 | 35 |
СЦЛ 20-24, ЦВС 30-50 | 30 | 50 |
СЦН 75-70 | 75 | 70 |

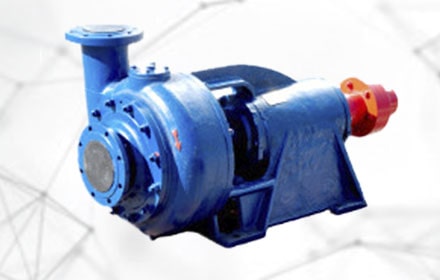

Фекальные
Две модификации с общим назначением и техническими характеристиками. Применяются для откачки и перекачивания сточных вод, фекальных и сточных масс. Промышленные центробежные насосы СМ и 2СМ более совершенны технически, чем их аналоги — насосы СД. Имеется производитель в Украине. Экспорт в Казахстан, Россию, Беларусь и Азербайджан на умеренном уровне.
Маркировка с 1998 года | Подача, м³/ч | Напор, м | С 1982 года | Устаревшая |
СМ80-50-200/2 | 50 | 50 | СД32/40 | нет аналога |
СМ80-50-200/4 | 25 | 12,5 | СД25/14 | ФГ25,5/14,5 |
СМ100-65-200/2 | 100 | 52 | СД50/56 | ФГ51/58 |
СМ100-65-200/4 | 50 | 12,5 | СД50/10 | ФГ57,7/9,5 |
СМ100-65-250/2 | 100 | 80 | Нет аналога | Нет аналога |
СМ100-65-250/4 | 50 | 20 | Нет аналога | Нет аналога |
СМ125-80-315/4 | 80 | 32 | СД80/32 | Нет аналога |
CM150-125-315/4 | 200 | 32 | СД160/45 | ФП 44/46 |
СМ150-125-315/6 | 136 | 14 | Нет аналога | Нет аналога |
2CM200-150-500/4 | 400 | 80 | СД450/95-2 | ФГ540/95 |
2CM250-200-400/4 | 800 | 50 | СД800/32 | ФГ800/33 |
2СМ250-200-400/6 | 530 | 22 | СД450/22,5 | ФГ450/22,5 |
Дренажные погружные
Каталог и технические характеристики погружных дренажных насосов для грязной воды и канализации. Оригинальные глубинные фекальные насосы ГНОМ производства Ливгидромаш, Уралгидропром с паспортом, под напряжение 220в с поплавком и 380в. В наличии и под заказ взрывозащищенные модели EX, мини-гном, грязевые насосы с режущим механизмом, 1 ГНОМ, высокотемпературные ТР, Д — с поплавковым выключателем.
Марка дренажного насоса | Подача, м³/ч | Напор, м | Напряжение питания, В |
ГНОМ ФР 4-17 (Д) | 4 | 17 | 220/380 |
Мини-ГНОМ 7-7 (Д) | 7 | 7 | |
ГНОМ 6-10 (Д, 1 ГНОМ) | 6 | 10 | |
ГНОМ 10-6 (Д, 1ГНОМ) | 10 | 6 | |
ГНОМ 10-10 (Д, 1 ГНОМ, ТР, EX) | 10 | 10 | |
ГНОМ Ф 16-6 (Д) | 16 | 6 | |
ГНОМ 16-16 (Д, ТР) | 16 | ||
ГНОМ Ф 20-8 (Д) | 20 | 8 | 380 |
ГНОМ 25-20 (ТР, ЕХ) | 25 | 20 | |
ГНОМ 40-25 (Тр) | 40 | 25 | |
ГНОМ 50-25 (Тр) | 50 | 25 | |
ГНОМ 53-10 (Тр) | 53 | 10 | |
ГНОМ 60-100 | 60 | 100 | |
ГНОМ 80-70 | 80 | 70 | |
ГНОМ 100-25 (Тр) | 100 | 25 | |
ГНОМ 100-30 | 30 | ||
ГНОМ 100-80 | 80 | ||
ГНОМ 110-60 | 110 | 60 | |
ГНОМ 140-10 | 140 | 10 | |
ГНОМ 140-50 | 50 | ||
ГНОМ 150-30 | 150 | 30 | |
ГНОМ 160-40 | 160 | 40 | |
ГНОМ 200-25 | 200 | 25 | |
ГНОМ 250-17 | 250 | 17 | |
ГНОМ 270-20 | 270 | 20 | |
ГНОМ 300-30 | 300 | 30 | |
ГНОМ 350-25 | 350 | 25 | |
ГНОМ 400-20 | 400 | 20 | |
ГНОМ 600-10 | 600 | 10 |
Подбор промышленного насоса
Ключевые характеристики подбора промышленного насоса для воды:
- производительность
- выходное давление промышленного насоса для воды
- тип перекачиваемой жидкости чистая/грязная
- энергопотребление
Данные параметры определят тип, марку, обточку рабочего колеса и характеристики двигателя. Вам предстоит выбирать между фекальными насосами СМ и СД, секционными ЦНС, горизонтальными Д и 1Д, консольными К, СВН для топлива и ЦН для воды.
Производительность. Подача
Производительность или подача – объем перекачиваемой жидкости за единицу времени. Каждый тип промышленного насоса для воды имеет линейку моделей с разными производительными характеристиками. Среди чугунных центробежных насосов для воды наибольшая подачу имеет насосные агрегаты типа Д, 1Д или ЦН, наименьшая – у консольных К и ВК.
Давление воды на выходе
Электронасосы для перекачки воды – преимущественно центробежные горизонтальные поверхностные насосы для повышения давления воды в системе. Наиболее высокие показатели давления достигаются с использованием многоступенчатых насосов для воды типа ЦНС и ЦН.
Характеристики рабочей жидкости для каждого типа
Тип промышленного центробежного насоса определяют характеристики перекачиваемой жидкости:
- температура
- вязкость
- плотность
- состав
- PH
- размер и твердость механических включений
Требования к рабочей жидкости для каждой группы насосов.
Насос для чистой воды | Содержание примесей, % | Размер частиц, мм | рН | t max, °С |
К; Д; ЦН, ЦНС; ВК | 0,01-1 | 0,05-0,2 | 6-9 | 85-105 |
Насос для грязной воды | Содержание примесей, % | Размер частиц, мм | рН | t max, °С |
СМ и 2СМ, СД и СДВ | ≤1 | ≤20 | ≤8,5 | 80-90 |

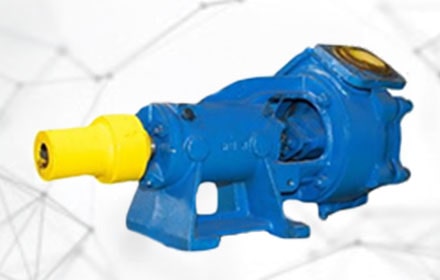

Строение фекальных промышленных насосов отличается от строения центробежных насосов для чистой воды. Консольные К, двустороннего входа Д, секционные ЦНС, вихревые ВК применяются для перекачивания чистой воды. Фекальные сточно-массные СМ и СД применяются для перекачивания загрязненных жидкостей и сточных масс.
Энергопотребление и КПД
КПД отечественных промышленных насосов для воды колеблется от 43 до 81 %. Отдельно стоит отметить экономичность промышленных центробежных насосов 2СМ в сравнении с СМ.
Критически важно разумно адаптировать параметры центробежных насосов для воды под параметры системы, снижать мощность. Опираясь на графические характеристики из технического паспорта или руководства по эксплуатации, с помощью подрезок рабочего колеса регулируйте рабочую точку и потребляемую мощность.
Рекомендуем уделить отдельное внимание центровке валов оборудования. Соосность и высокоточная центровка могут повысить энергоэффективность насосной станции на 12-15%.
Купить насос для воды
Почему купить промышленный насос для воды у «СЛЭМЗ» выгодно? Низкие цены на насосное оборудование «Слобожанского Завода» — следствие ответственного подхода, сотрудничества с большинством заводов-производителей, производства запчастей, лучших цен на электродвигатели и наличия мощностей по сборке, агрегированию и центровке промышленных насосов и агрегатов.
Способы экономить
Несомненно, цена центробежного насоса для воды – одна из важных характеристик подбора. Цена зависит от типа центробежного электронасоса, энергопотребления, скорости перекачки воды и высоты подъема.
Заменив консольный центробежный насос для воды на секционный ЦНС вы повысите цену, заменив крупный двусторонний насос типа Д фекальным СМ или 2СМ можно сэкономить на покупке.
Каталог запчастей
«Слобожанский Электромеханический Завод» поможет с подбором промышленных насосов для воды, топлива, и фекальных масс, гидравлических насосов, запорной арматуры и задвижек. Предоставит необходимую техническую документацию и консультации.
Сервисные центры и производство деталей к центробежным центробежным насосам делает Нас надежным партнером и помощником для промышленных предприятий Украины и СНГ.
