| Характеристика | Значення |
| Q м³/год | 3200 |
| Напір, м | 75 |
| Р, кВт | 1000 |
| N, об/хвил | 1000 |
| ККД, % | 88,5 |
| Кавіт. запас, м | <6,5 |
| Витік л/год | 0,5 … 10 |
Проконсультуємо по цінам та характеристикам.
Організуємо швидке відвантаження.
Заводські мережеві насоси Д3200-75 із робочим колесом двостороннього входу – «Слобожанський Завод». Підібрати за характеристиками та купити допоможуть експерти «СЛЕМЗ».
Технічні характеристики насоса Д3200-75

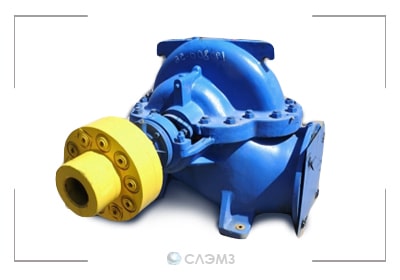

Насос Д 3200-75 – горизонтальний, одноступінчастий, відцентровий, двостороннього входу з торцевим або сальниковим ущільненням валу.
Насос Д 3200-75а-2 – насос із підрізуванням робочого колеса.
Насосні агрегати Д3200-75-2 та Д3200-75а-2 (підрізуванням робочого колеса) перекачують воду та не агресивні рідини з нейтральним рН. Маркування до 1982 р. – 20НДС.
Таблиця паспортних технічних характеристик насоса Д3200-75 для води. Порівняння параметрів водяного насоса Д3200-75а та Д3200-75б з підрізуванням робочого колеса.
| Насос | Q, м³/год | H, м | Р, кВт | N, об/хвил | ККД, % | Кавіт. запас, м | Витік л/год | Вага, кг | Діаметр роб. колеса, мм | |
| насоса | агрегата | |||||||||
| Д3200-75-2 | 3200 | 75 | 717 | 1000 | 88,5 | <6,5 | (0.5…10) (0.05…1)х10-2 | 3600 | 8850 | 740 |
| Д3200-75а-2 | 3000 | 65 | 596 | 88,5 | 6600 | 705 | ||||
| Д3200-75-2 | 2500 | 42 | 313 | 750 | 88,5 | <4,0 | 7200 | 740 | ||
| Д3200-75а-2 | 2300 | 35 | 296 | 88,5 | 6600 | 705 | ||||
Характеристики робочої рідини
Таблиця гранично допустимих показників води для двосторонніх насосів Д3200-75.
| Вміст часток по масі, % | Розмір частинок, мм | Мікротвердість, ГПа | рН | Щільність, кг/м³ | В’язкість, м²/с | t max, ⁰С |
| < 0,05 | < 0,2 | < 6,5 | < 8,5 | 1000 | 36х10 -6 | 85 |
Габаритно-приєднувальний з розмірами
Креслення габаритно-приєднувальних розмірів насоса Д3200-75 та агрегату на його базі. Установчі розміри станиною згідно технічного паспорта.
| Насос | LxBxH | L1 | L2 | H1 | h | h1 | h2 | b | b1 | b2 | b3 |
| Д3200-75-2 | 2000x1740x1590 | 900 | 250 | 950 | 642 | 532 | 110 | 740 | 1000 | 1000 | 250 |
| Двигун із насосом | Частота обертання об/хвил | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | H | H1 | d |
| Д 3200-75-2 | 1000 | 4310 | 3200 | 700 | 1250 | 270 | 330 | 3100 | 1130 | 425 | 675 | 1380 | 630 | m30 |
| 750 | 3610 | 1600 | 434 | 1190 | 1870 | 1410 | 450 | |||||||
| Д3200-75а-2 | 1000 | 3710 | 1700 | 434 | 1290 | 1970 | 1410 | 450 | ||||||
| 750 | 3610 | 1600 | 1190 | 1870 |
Розміри всмоктувального та напірного патрубка
Креслення з діаметрами патрубків водяного насоса Д, необхідних для виготовлення фланців у відповідь і монтажу трубопроводу.
| D | D1 | D2 | D3 | D4 | D5 | d | d1 | d2 | n | n1 |
| 840 | 580 | 600 | 400 | 770 | 525 | 42 | 35 | 30 | 20 | 16 |
Графічні характеристики
На графіку з технічного паспорта насоса Д3200-75-2 робочий інтервал та робоча точка. Також наведено графіки робочих характеристик насосів. Д3200-72а и Д3200-75б.
Підібрати за ціною, надійністю та виробником
Аргументи до купівлі насоса Д3200-75-2 у СЛЕМЗ:
- декілька варіантів ціни насоса Д3200-75 в залежності від форми оплати та року випуску
- кожен насос Д 3200-75-2 поставляється з гарантією, проходить випробування на стенді, жорсткий ВТК
- вибір по виробниках, рідкісні та застарілі моделі, ремонт, запчастини та виробництво за спецзамовленням
Купити насос Д 3200-75-2
Купити насос Д 3200-75-2 у Слобожанського заводу безпечно та легко. Перевірені насоси та надійні електродвигуни. Відправлення із найближчого складу (Харків, Запоріжжя, Київ, Кіровоград, Суми). Гарантія – 12 місяців. Будь-які види ремонту насосів типу Д у наших сервісних центрах, у тому числі відновлення корпусу. 100% запчастин до стандартних та рідкісних моделей насосів Д3200-75-2.
Якщо вас цікавить потужніший насос, Ви можете ознайомитися з характеристиками насосу Д4000-95-2.
