Насос Гном – дренажний заглибний електронасос відцентрового типу для брудної води. Температура середовища від 35 до 60 °С. Подача грязьового насоса – 6 – 600 м³/год, тиск – 6 – 80 м. Застосування – водопостачання, дренаж води та каналізаційних стоків у системах ЖКГ, нафтової промисловості, дренаж котлованів, ям, полив. Напруга живлення занурювальних фекальних насосів ГНОМ:
- 220в – однофазні побутові моделі
- 380в – трифазні промислові
Каталог та характеристики
Технічні характеристики лінійки та каталог насосів ГНОМ – продуктивність, тиск, частота обертання та потужність електродвигуна, маса, струм та напруга живлення мережі.
| Модель | Технічні характеристики насосів ГНОМ | |||||||
| Подача, м³/год | Натиск, м | Потужність двигуна, кВт | Частота обертання, про/хв | Напруга, В | Струм, А | Вага, кг | ККД, % | |
| ГНОМ ФР 4-17 | 4 | 17 | 1,1 | 3000 | 380 | 2,6 | 18,3 | 30 |
| 220 | 6,8 | 18,8 | ||||||
| ГНОМ ФР 4-17Д | 19,8 | |||||||
| Мини ГНОМ 7-7 | 7 | 0,6 | 220 | 3 | 15 | |||
| Мини ГНОМ 7-7Д | ||||||||
| ГНОМ6-10 | 6 | 10 | ||||||
| ГНОМ6-10Д | ||||||||
| 1ГНОМ6-10Д | 10 | |||||||
| ГНОМ10-6 | 10 | 6 | 0,6 | 15 | ||||
| ГНОМ10-6Д | ||||||||
| 1ГНОМ10-6Д | 10 | |||||||
| ГНОМ Ф 10-6 | 0,55 | 380 | 1,5 | 8,9 | ||||
| ГНОМ Ф 10-6Д | 220 | 3,9 | 10,2 | |||||
| ГНОМ10-10 | 10 | 10 | 0,75 | 380 | 2 | 15 | ||
| 1ГНОМ10-10 | 1 | 10,5 | ||||||
| ГНОМ10-10Д | 1,1 | 220 | 8 | 16 | ||||
| ГНОМ10-10ТР | 380 | 2 | ||||||
| 1ГНОМ10-10Д | 1 | 220 | 8 | 11 | ||||
| ГНОМ10-10 EX | 1,1 | 380 | 2,8 | 31 | ||||
| ГНОМ Ф 16-6 | 16 | 6 | 0,75 | 2,4 | 11,6 | |||
| ГНОМ Ф 16-6Д | 220 | 5,8 | 13,6 | |||||
| ГНОМ16-16 | 16 | 2,2 | 220 | 11 | 28 | |||
| 380 | 3,5 | 24 | 40 | |||||
| ГНОМ16-16Д | 220 | 11 | 28 | 30 | ||||
| ГНОМ16-16ТР | 380 | 3,5 | 24 | 40 | ||||
| ГНОМ Ф 20-8 | 20 | 8 | 1,1 | 2,7 | 13,6 | |||
| ГНОМ Ф 20-8Д | 7,0 | 15,3 | ||||||
| ГНОМ Ф 25-8 | 25 | 1,5 | 3,8 | 14,6 | ||||
| ГНОМ25-20 | 25 | 20 | 3 | 6,1 | 31,8 | 46 | ||
| ГНОМ25-20ТР | ||||||||
| ГНОМ25-20 EX | 6,6 | 48,5 | ||||||
| ГНОМ40-25 | 40 | 25 | 5,5 | 11 | 59 | 50 | ||
| ГНОМ40-25ТР | ||||||||
| ГНОМ50-25 | 50 | 7,5 | 16 | 72 | ||||
| ГНОМ50-25ТР | 76 | |||||||
| ГНОМ53-10 | 53 | 10 | 4 | 1500 | 8,5 | 63 | ||
| ГНОМ53-10ТР | ||||||||
| ГНОМ60-100 | 60 | 100 | 48 | 3000 | 380 | – | ||
| ГНОМ80-70 | 80 | 70 | 38,5 | 83 | 500 | |||
| ГНОМ100-25 | 100 | 25 | 11 | 21 | 112 | 50 | ||
| ГНОМ100-25ТР | 120 | |||||||
| ГНОМ100-30 | 30 | 16,5 | – | |||||
| ГНОМ100-80 | 80 | 50 | ||||||
| ГНОМ110-60 | 110 | 60 | 44 | 83 | 540 | – | ||
| ГНОМ140-10 | 140 | 10 | 9 | 16 | 112 | |||
| ГНОМ140-50 | 50 | 43 | 75 | 540 | ||||
| ГНОМ150-30 | 150 | 30 | 18,5 | 34 | 200 | |||
| ГНОМ160-40 | 160 | 40 | 78,5 | 91 | 540 | |||
| ГНОМ200-25 | 200 | 25 | 22,5 | 38 | 210 | |||
| ГНОМ250-17 | 250 | 17 | 23 | 220 | ||||
| ГНОМ270-20 | 270 | 20 | 32 | – | ||||
| ГНОМ300-30 | 300 | 30 | 30 | |||||
| ГНОМ350-25 | 350 | 25 | 40 | |||||
| ГНОМ400-20 | 400 | 20 | 70 | 450 | – | |||
| ГНОМ600-10 | 600 | 10 | 45 | 78 | 470 | |||
Переносні дренажні насоси ГНОМ Ф і ФР виготовляються з різальним механізмом (ножами) у нержавіючому корпусі. Перекачують стоки із вмістом миючих засобів та неабразивних включень розміром до 50 мм.
Вибухозахисні насоси марки ГНОМ EX застосовуються у вибухонебезпечних зонах 1 класу, крім шахт із високим вмістом метану. Допускають вміст нафтопродуктів у рідині, що відкачується, не більше 10 %.
Водяні насоси Міні Гном із зменшеними подачею та напором, більш компактні, легкі та енергоефективні.
Параметри рідини
Параметри середовища для дренажних насосів ГНОМ різних типів виконання – стандартного, вибухозахищеного ЕХ, для гарячої води з сорочкою охолодження.
| Характеристики рідини | Показники для занурювального насоса ГНОМ | ||
| Стандартний | Вибухозахищений EX | Тр | |
| Температура, t °С | 35 | 40 | 60 |
| Щільність, кг/м3 | 1100 | ||
| Зміст механічних домішок, % | 10 | ||
| Щільність твердих частинок, кг/м3 | 2500 | ||
| Розмір твердих включень, мм | 5 | ||
Пристрій та принцип роботи дренажного насоса ГНОМ
Моноблочний занурювальний насос типу ГНОМ складається з одноступінчастої насосної частини, масляної камери та електродвигуна. Чавунне робоче колесо відкритого або закритого типу ущільнюється по торцю діафрагмою або сальником. Повертання крильчатки за годинниковою стрілкою якщо дивитися з боку двигуна. Кріплення нижнього підшипника – у корпусі на клеї. Герметичність двигуна забезпечується манжетою, торцевим ущільненням та масляною камерою. Охолодження – водяне. Однофазні двигуни запускаються за допомогою конденсатора та поплавкового вимикача (поплавця). У серії ГНОМ корпус виконаний із чавуну, у 1ГНОМ – із високоміцної пластмаси. Конструкція та схема складання з інструкції з експлуатації, креслення з переліком запчастин занурювального насоса ГНОМ:
- Дно фільтра
- Фільтр
- Діафрагма
- Кришка фільтра
- Гайка М12
- Шайба М12
- Робоче колесо
- Кільце
- Прокладка
- Торцеве ущільнення
- Корпус (пластик/чавун/нержавіюча сталь)
- Кільце 145-150-36
- Манжета
- Підшипниковий щит
- Підшипник 6-180306
- Шпонка
- Ротор
- Підшипник 6-180206
- Статор
- Шнур живлення
- Кришка
- Ручка
- Кільце 010-013-19
- Корок для заливки олії
- Гайка
- Натискна шайба
- Втулка
- Гайка М8
- Шайба М8
- Шпилька М8х300
- Гайка М10
- Шайба М10
- Шпилька М10х25
- Шпилька М8х40
- Шпилька М8х95
Рекомендації та протипоказання з посібника з експлуатації, монтажу, підключення, обслуговування дренажних насосів ГНОМ:
- Перед початком роботи повністю занурюється в рідину
- Не допускати роботи з перекритою подачею більше 10 хвилин
- Забороняється перенесення за шнур живлення, лише за ручку
- Вертикальна установка забезпечує максимальну продуктивність
- Олія, що рекомендується – індустріальна І20А, І40А
Схема підключення
Для запуску та захисту електродвигуна трифазні насоси марки ГНОМ підключаються лише через автоматичний вимикач.

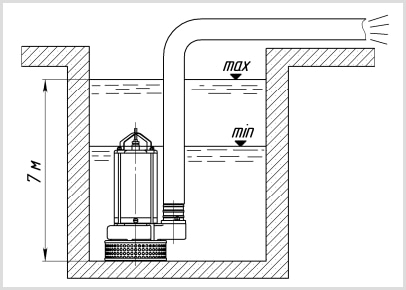

Установка у дренажній системі
Несправності занурювального насоса ГНОМ
| Несправність занурювального насоса ГНОМ | Причина поломки | Інструкції з ремонту |
| 1. Не включається | Пошкоджений шнур живлення
Недостатня напруга мережі |
Перевірити справність шнура, наявність напруги |
| 2. При включенні спрацьовує автоматичний вимикач, електронасос не запускається | Засор проточної частини, заклинювання крильчатки | Чищення проточної частини (зняти фільтр та діафрагму) |
| 3. Продуктивність нижче за паспортну, не качає воду | Збільшений зазор між діафрагмою та крильчаткою | Регулювання зазору |
Розшифровка маркування
Приклад розшифровки маркування занурювального насосу ГНОМ:
- Г – грязьовий
- Н – насос
- О – одноступінчастий
- М – моноблочний
- Ф – фекальний
- Р – з різальним механізмом
- 10 – подача
- 10 – натиск
- Д – з поплавцевим вимикачем
- 220в– однофазний
Креслення та розміри насосів типу ГНОМ
| Тип фекального насосу | U, В | LxBxH | L1 | L2 | B1 | H1 | H2 | D | D1 | Dy | d |
| Міні ГНОМ 7-7 | 220 | 210х162х360 | 90 | 95 | 81 | – | |||||
| Міні ГНОМ 7-7Д | |||||||||||
| ГНОМ 6-10 | |||||||||||
| ГНОМ 6-10Д | |||||||||||
| ГНОМ 10-6 | |||||||||||
| ГНОМ 10-6Д | |||||||||||
| ГНОМ 10-10 | 380 | ||||||||||
| 1ГНОМ 6-10 | 220 | 220х180х360 | 81 | 90 | |||||||
| 1ГНОМ 10-6 | |||||||||||
| 1Міні ГНОМ 7-7 | |||||||||||
| 1Міні ГНОМ 7-7Д | |||||||||||
| ГНОМ 10-10 | 220 | 210х162х380 | 81 | ||||||||
| ГНОМ 10-10Д | |||||||||||
| ГНОМ 10-10 Тр | 380 | ||||||||||
| 1ГНОМ 10-10 | 220 | 90 | 90 | ||||||||
| 1ГНОМ 6-10Д | 220х180х350 | ||||||||||
| 1ГНОМ 10-6Д | |||||||||||
| 1ГНОМ 10-10Д | 220х180х370 | ||||||||||
| 1ГНОМ 10-10 | 380 | ||||||||||
| ГНОМ 16-16 | 245х180х450 | – | 85 | ||||||||
| ГНОМ 16-16 Тр | |||||||||||
| ГНОМ 16-16 | 220 | 245х180х420 | |||||||||
| ГНОМ 16-16Д | |||||||||||
| ГНОМ 25-20 | 380 | 300х230х485 | 115 | 140 | 115 | – | 215 | – | 65 | ||
| ГНОМ 25-20 Тр | – | ||||||||||
| ГНОМ 40-25 | 430х240х600 | 300 | 120 | 115 | 120 | – | |||||
| ГНОМ 40-25 Тр | |||||||||||
| ГНОМ 53-10 | 500х310х600 | 370 | 155 | 135 | 115 | – | – | ||||
| ГНОМ 53-10 Тр | |||||||||||
| ГНОМ 50-25 | 430х240х665 | 300 | 120 | 115 | 120 | 270 | 85 | ||||
| ГНОМ 50-25 Тр | |||||||||||
| ГНОМ 100-25 | 490х290х730 | 355 | 145 | 135 | 160 | 310 | |||||
| ГНОМ 100-25 Тр | – | ||||||||||
| ГНОМ 10-10 EX | 272х200х530 | 100 | 135 | 100 | – | 210 | |||||
| ГНОМ 16-16 EX | 290х250х490 | 130 | |||||||||
| ГНОМ 25-20 EX | 300х230х560 | 115 | 140 | 115 | – | 290 | |||||
| ГНОМ Ф 10-6 | 193х165х391 | – | 88 | ||||||||
| ГНОМ Ф 10-6Д | 220 | ||||||||||
| ГНОМ Ф 16-16Д | 198х165х468 | 111,5 | |||||||||
| ГНОМ Ф 16-16 | 380 | ||||||||||
| ГНОМ Ф 20-8 | |||||||||||
| ГНОМ Ф 20-8Д | 220 | ||||||||||
| ГНОМ Ф 25-8 | 380 | ||||||||||
| ГНОМ ФР 4-17 | 242х204х446 | 60 | 104 | ||||||||
| ГНОМ ФР 4-17 | 220 | – | |||||||||
| ГНОМ ФР 4-17Д | |||||||||||
Ціна та виробник
Заводи-виробники насосів ГНОМ:
- Росія – Лівгідромаш (ГМС), Лівни; Московський насосний завод (МНЗ); Уралгідропром; Електромаш. Виробник надійних каналізаційних насосів з вітчизняних ГОСТ. Термін постачання рідкісних моделей може досягати 30 днів.
- Молдова – Молдовидромаш. В Україні зустрічаються у вигляді неліквідів, бу
Щоб дізнатися ціну дренажного насоса ГНОМ, дзвоніть у відділ продажу Слобожанського заводу та надсилайте запит з офіційного сайту.
Купити насос ГНОМ в Україні
У нас Ви зможете купити насос ГНОМ вибухозахищений ЕХ, міні, з ріжучим механізмом, на 220В та на 380 вольт, взяти в оренду. Замовити запчастини до занурювальних електронасосів, станції захисту та автоматики, здійснити ремонт дренажного фекального насоса. Постачання зі складу будь-яким зручним перевізником. Продукція відповідає ГОСТ, на запит видаємо сертифікати.
