Каталог відцентрових насосів

Вибирайте з каталогу відцентрових насосів для води потрібну модель. Під посиланням зібрані ключові параметри та каталоги промислових насосів для води:

  • технічні характеристики та каталог
  • габарити, кріпильні розміри патрубків
  • вага
  • графічні характеристики
  • посібники з експлуатації, технічні паспорти та ГОСТи

  • аналоги
  • креслення
  • поради експертів з підбору
  • дані про виробників та ціни
  • особливості маркування та взаємозамінність


На офіційному сайті «Слобожанського заводу» зібрані каталоги промислових насосів для води, стічних мас, брудної води, палива, для перекачування технічних рідин та комплектації меліоративних установок.

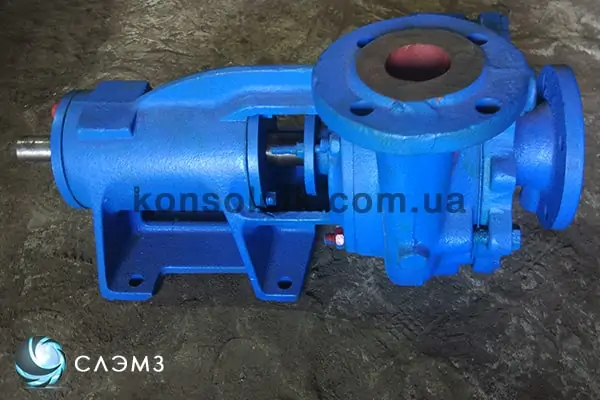

Каталог насосів для води К та КМ

Чавунні поверхневі відцентрові насоси для води консольного типу. Застосовуються для перекачування технічної води та її циркуляції у системі. Низька ціна, проста конструкція, низькі технічні характеристики. Основні виробники в Україні та Росії. Таблиця взаємозамінності електронасосів К та КМ.

Промислові насоси типу К Подача, м³/год Натиск, м До 1990 року До 1982 року
К 50-32-125 12,5 20 К8/18 1,5К-6
К65-50-160 25 32 К20/30 2К-6
К80-65-160 50 32 К45/30 3К-9
К80-50-200 50 50 К45/55 3К-6
K100-80-160 100 32 К90/35 4K-12
K100-65-200 100 50 К90/55 4К-8
К100-65-250 100 80 К90/85 4К-6
K150-125-250 200 20 К160/20 6K-12
К150-125-315 200 32 К160/30 6K-8
K200-150-250 315 20 K290/18 8K-18
K200-150-315 315 32 K290/30 8K-12

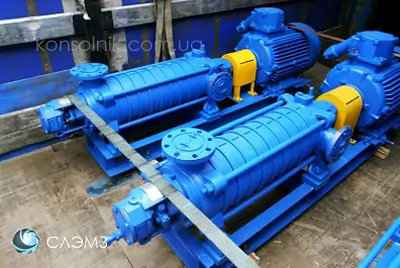

Секційні відцентрові

Високий вихідний тиск у відцентрових насосах для води типу ЦНС досягається за рахунок багатоступінчастої будови. Ціна висока, будова помірковано складна, виробляються в Україні, Білорусі та Росії, експортуються до Казахстану, Азербайджану та Грузії.

Сучасне маркування насоса Подача, м³/год Натиск, м До 1982 року
ЦНС38-44 38 44 3МС-10×2
ЦНС38-66 38 66 3МС-10×3
ЦНС38-88 38 88 3МС-10×4
ЦНС38-110 38 110 3МС-10×5
ЦНС38-132 38 132 3МС-10х6
ЦНС38-154 38 154 3МС-10×7
ЦНС38-176 38 176 3МС-10×8
ЦНС38-198 38 198 3МС-10×9
ЦНС38-220 38 220 3МС-10×10
ЦНС60-66 60 66 4МС-10-2×2
ЦНС60-99 60 99 4МС-10-2×3
ЦНС60-132 60 132 4МС-10-2×4
ЦНС60-165 60 165 4МС-10-2×5
ЦНС60-198 60 198 4МС-10×6
ЦНС60-231 60 231 4МС-10×7
ЦНС60-264 60 264 4МС-10×8
ЦНС60-297 60 297 4МС-10×9
ЦНС60-330 60 330 4МС-10×10
ЦНС105-98 105 98 5МС-10х2
ЦНС105-147 105 147 5МС-10х3
ЦНС105-196 105 196 5МС-10х4
ЦНС105-245 105 245 5МС-10х5
ЦНС105-294 105 294 5МС-10х6
ЦНС105-343 105 343 5МС-10х7
ЦНС105-392 105 392 5МС-10х8
ЦНС105-441 105 441 5МС-10х9
ЦНС105-490 105 490 5МС-10х10
ЦНС180-85 180 85 6MC-7,7Мх2
ЦНС180-128 180 128 6MC-7,7Мх3
ЦНС180-170 180 170 6MC-7,7Мх4
ЦНС180-212 180 212 6MC-7,7Мх5
ЦНС180-255 180 255 6MC-7,7Мх6
ЦНС180-297 180 297 6MC-7,7Мх7
ЦНС180-340 180 340 6MC-7,7Мх8
ЦНС180-383 180 383 6MC-7,711×9
ЦНС180-425 180 425 6MC-7,711×10
ЦНС300-120 300 120 8MC-7,7Мх2
ЦНС300-180 300 180 8MC-7,7Мх3
ЦНС300-240 300 240 8MC-7,7Мх4
ЦНС300-300 300 300 8MC-7,7Мх5
ЦНС300-360 300 360 8MC-7,7Мх6
ЦНС300-420 300 420 8MC-7,7Мх6,7
ЦНС300-480 300 480 8MC-7,7Мх8
ЦНС300-540 300 540 8MC-7,7Мх9
ЦНС300-600 300 600 8MC-7,7Мх10

Відцентрові горизонтальні

2-х та 4-хступінчасті спіральні відцентрові насоси для води з високою продуктивністю та тиском. Не мають аналогів, виробник – Суми, Україна. Активно експортуються до Казахстану, Росії, Білорусі, Киргизії, Азербайджану.

Промисловий насос Подача, м³/год Натиск, м До 1990 року
ЦН 400-105 360-400 83-105
3В-200-2
ЦН 400-210 360-400 166-210
3В-200-4
ЦН 1000-180 900-1000 157-180  –

Промислові Д та 1Д

Промислові насоси для перекачування води у великих обсягах. Характерні великими габаритами та вагою, високою продуктивністю та особливостями конструкції – робочим колесом двостороннього входу. В Україні потужні виробники відцентрових насосів для води Д та 1Д, налагоджений експорт до Росії, Казахстану, Азербайджану тощо.

Полегшені насоси для води Подача, м³/год Натиск, м Стандартні До 1982 року
1Д200-90 200 90 Д 200-90 4НДВ
1Д200-36 200 36 Д 200-36 5НДБ
1Д315-50 315 50 Д 320-50 6ВДВ
1Д315-71 315 71 Д 320-70 6НДС
1Д630-90 630 90 Д 630-90 8НДВ
1Д500-63 500 63 Д 500-65 10Д-6
1Д800-56 800 56 Д 800-57 12Д-9
1Д1250-63 1250 63 Д 1250-65 12НДС
1Д1250-125 1250 125 Д 1250-125 14Д-6
1Д1600-90 1600 90 Д 1600-90 14НДС

Для світлих нафтопродуктів

Відцентрові насоси для води, спирту та світлих нафтопродуктів виконані із кольорових металів. Виробник СВН та СЦЛ в Україні маркує свої аналоги ВС та ЦВС відповідно. Виробник СЦН тимчасово не працює.

Маркування Подання Натиск
СВН-80, ВС-80 30 26
СЦЛ-00А 20 35
СЦЛ 20-24, ЦВС 30-50 30 50
СЦН 75-70 75 70

Фекальні

Дві модифікації із загальним призначенням та технічними характеристиками. Застосовуються для відкачування та перекачування стічних вод, фекальних та стічних мас. Промислові відцентрові насоси СМ і 2СМ досконаліші технічно, ніж їх аналоги – насоси СД. Існує виробник в Україні. Експорт до Казахстану, Росії, Білорусі та Азербайджану на помірному рівні.

Маркування з 1998 року Подача, м³/год Натиск, м З 1982 року Застаріла
СМ80-50-200/2 50 50 СД32/40 нет аналога
СМ80-50-200/4 25 12,5 СД25/14 ФГ25,5/14,5
СМ100-65-200/2 100 52 СД50/56 ФГ51/58
СМ100-65-200/4 50 12,5 СД50/10 ФГ57,7/9,5
СМ100-65-250/2 100 80 Нет аналога Нет аналога
СМ100-65-250/4 50 20 Нет аналога Нет аналога
СМ125-80-315/4 80 32 СД80/32 Нет аналога
CM150-125-315/4 200 32 СД160/45 ФП 44/46
СМ150-125-315/6 136 14 Нет аналога Нет аналога
2CM200-150-500/4 400 80 СД450/95-2 ФГ540/95
2CM250-200-400/4 800 50 СД800/32 ФГ800/33
2СМ250-200-400/6 530 22 СД450/22,5  ФГ450/22,5

Дренажні занурювальні

Каталог та технічні характеристики занурювальних дренажних насосів для брудної води та каналізації. Оригінальні глибинні фекальні насоси ГНОМ виробництва Лівгідромаш, Уралгідропром з паспортом, під напругу 220в з поплавком та 380в. В наявності та під замовлення вибухозахищені моделі EX, міні-гном, грязьові насоси з ріжучим механізмом, 1 ГНОМ, високотемпературні ТР, Д – з поплавковим вимикачем.

Марка дренажного насосу Подача, м³/год Натиск, м Напруга живлення, В
ГНОМ ФР 4-17 (Д) 4 17 220/380
Мини-ГНОМ 7-7 (Д) 7 7
ГНОМ 6-10 (Д, 1 ГНОМ) 6 10
ГНОМ 10-6 (Д, 1ГНОМ) 10 6
ГНОМ 10-10 (Д, 1 ГНОМ, ТР, EX) 10 10
ГНОМ Ф 16-6 (Д) 16 6
ГНОМ 16-16 (Д, ТР) 16
ГНОМ Ф 20-8 (Д) 20 8 380
ГНОМ 25-20 (ТР, ЕХ) 25 20
ГНОМ 40-25 (Тр) 40 25
ГНОМ 50-25 (Тр) 50 25
ГНОМ 53-10 (Тр) 53 10
ГНОМ 60-100 60 100
ГНОМ 80-70 80 70
ГНОМ 100-25 (Тр) 100 25
ГНОМ 100-30 30
ГНОМ 100-80 80
ГНОМ 110-60 110 60
ГНОМ 140-10 140 10
ГНОМ 140-50 50
ГНОМ 150-30 150 30
ГНОМ 160-40 160 40
ГНОМ 200-25 200 25
ГНОМ 250-17 250 17
ГНОМ 270-20 270 20
ГНОМ 300-30 300 30
ГНОМ 350-25 350 25
ГНОМ 400-20 400 20
ГНОМ 600-10 600 10

Підбір промислового насосу

Ключові характеристики підбору промислового насосу для води:

  • продуктивність
  • вихідний тиск промислового насосу для води
  • тип рідини, що перекачується чиста/брудна
  • енергоспоживання

Дані параметри визначать тип, марку, обточування робочого колеса та характеристики двигуна. Вам належить вибирати між фекальними насосами СМ та СД, секційними ЦНС, горизонтальними Д та 1Д, консольними К, СВН для палива та ЦН для води.

Продуктивність. Подача

Продуктивність або подача – обсяг рідини, що перекачується за одиницю часу. Кожен тип промислового насоса для води має ряд моделей з різними продуктивними характеристиками. Серед чавунних відцентрових насосів для води найбільша подача має насосні агрегати типу Д, 1Д або ЦН, найменша – у консольних К та ВК.

Тиск води на виході

Електронасоси для перекачування води – переважно відцентрові горизонтальні поверхневі насоси для підвищення тиску води у системі. Найбільш високі показники тиску досягаються з використанням багатоступінчастих насосів для води типу ЦНС та ЦН.

Характеристики робочої рідини для кожного типу

Тип промислового відцентрового насоса визначають характеристики рідини, що перекачується:

  • температура
  • в’язкість
  • густина
  • склад
  • PH
  • розмір та твердість механічних включень

Вимоги до робочої рідини кожної групи насосів.

Насос для чистої води Вміст домішок, % Розмір частинок, мм рН t max, °С
К; Д; ЦН, ЦНС; ВК 0,01-1 0,05-0,2 6-9 85-105

Насос для брудної води Вміст домішок, % Розмір частинок, мм рН t max, °С
СМ та 2СМ, СД и СДВ ≤1 ≤20 ≤8,5 80-90

Будова фекальних промислових насосів відрізняється від будови відцентрових насосів для чистої води. Консольні К, двосторонній вход Д, секційні ЦНС, вихрові ВК застосовуються для перекачування чистої води. Фекальні стічно-масні СМ та ЦД застосовуються для перекачування забруднених рідин та стічних мас.



Енергоспоживання та ККД

ККД вітчизняних промислових насосів для води коливається від 43 до 81%. Окремо варто відзначити економічність промислових відцентрових насосів 2СМ у порівнянні із СМ.

Критично важливо розумно адаптувати параметри відцентрових насосів для води під параметри системи, знижувати потужність. Опираючись на графічні характеристики з технічного паспорта або посібника з експлуатації, за допомогою підрізок робочого колеса регулюйте робочу точку та споживану потужність.

Рекомендуємо приділити окрему увагу центруванню валів обладнання. Співвісність та високоточне центрування можуть підвищити енергоефективність насосної станції на 12-15%.

Купити насос для води

Чому купити промисловий насос для води у “СЛЕМЗ” вигідно? Низькі ціни на насосне обладнання «Слобожанського Заводу» — наслідок відповідального підходу, співпраці з більшістю заводів-виробників, виробництва запчастин, кращих цін на електродвигуни та наявності потужностей зі збирання, агрегування та центрування промислових насосів та агрегатів.

Способи економити

Безперечно, вартість відцентрового насоса для води – одна з найважливіших параметрів вибору. Ціна залежить від типу відцентрового електронасоса, енергоспоживання, швидкості перекачування води та висоти підйому.

Замінивши консольний відцентровий насос для води на секційний ЦНС, ви підвищите ціну, замінивши великий двосторонній насос типу Д фекальним СМ або 2СМ можна заощадити на покупці.

Каталог запчастин

«Слобожанський Електромеханічний Завод» допоможе з підбором промислових насосів для води, палива та фекальних мас, гідравлічних насосів, запірної арматури та засувок. Надасть необхідну технічну документацію та консультації.
Сервісні центри та виробництво деталей до відцентрових відцентрових насосів робить Нас надійним партнером та помічником для промислових підприємств України та СНД.
