Характеристика	Значення
Q м³/год	500
Напір, м	63
Р, кВт	160
N, об/хвил	3000
ККД, %	77
Кавіт. запас, м	<4,5
Витік л/год	0,1 … 2

Ціна: від 78000 грн

Проконсультуємо по цінам та характеристикам.
Організуємо швидке відвантаження.

Заводські мережеві насоси 1Д500-63 із робочим колесом двостороннього входу – «Слобожанський Завод». Підібрати за характеристиками та купити допоможуть експерти «СЛЕМЗ».

Технічні характеристики насоса 1Д 500-63

Насос 1Д 500-63 має 1 ступінь, напівспіральне відведення та підведення води до крильчатки забезпечує хорошу всмоктувальну здатність, високі характеристики кавітації. Робоча область та робоче колесо 1Д500-63 виготовляється з чавуну, хромонікелевої сталі та бронзи. Маркування до 1982 р. – 10Д-6.

Таблиця паспортних характеристик насоса 1Д 500-63 для води. Порівняння параметрів водяного насоса 1Д500-63а та 1Д500-63б з підрізуванням робочого колеса.

Насос	Q , м³/год	H, м	Р, кВт	N, об/хвил	ККД, %	Кавіт. запас, м	Витік л/год	Вага, кг		Діаметр роб. колеса, мм
Насос	Q , м³/год	H, м	Р, кВт	N, об/хвил	ККД, %	Кавіт. запас, м	Витік л/год	насоса	агрегата	Украина	Россия
1Д500-63	500	63	160	3000	77	4,5	(0.01…0.2)х102	450	1600	445	440
1Д500-63а	450	53	110		74				1310	405	404
1Д500-63б	400	44	90		69				1080	375

Характеристики робочої рідини

Таблиця гранично допустимих показників води для двосторонніх насосів 1Д500-63.

Вміст часток по масі, %	Вміст часток по масі, мм	Мікротвердість, ГПа	рН	Щільність, кг/м³	В’язкість, м²/с	t max, ⁰С
< 0,05	< 0,2	< 6,5	< 8,5	1000	36х10 -6	85

Габаритно-приєднувальне креслення з розмірами

Креслення габаритно-приєднувальних розмірів насоса 1Д500-63 та агрегату на його базі. Установчі розміри станиною згідно технічного паспорта.
Креслення та габаритні розміри відцентрових насосів Д

Насос	LxBxH	L1	I	I1	I2	I3	I4	I5	B1	H1	H2	H3	A1	A2	A3	h
1Д500-63	1145x770x714	645	500	260	590	390	360	160	350	390	280	220	440	530	300	64

Габаритно-приєднувальні розміри агрегатів Д

Агрегат	Потужність ел/рух	LxBxH	L1	I	I3	B1	A	h
1Д 500-63	160	2445х770х1095	1895	310	1240	630	570	620
1Д 500-63а	132	2265х770х1000	1830			530	470	615
1Д 500-63б	110	2120х770х1000	1647			500	440	610

Розміри всмоктувального та напірного патрубка

Креслення з діаметрами патрубків водяного насоса Д, необхідних для виготовлення фланців у відповідь і монтажу трубопроводу.
Діаметри та розміри патрубка насоса Д

D	D1	D2	D3	D4	D5	D6	D7	d	d1	d2	n	n1
300	370	335	312	250	280	240	212	150	18	22	60	12

Графічні характеристики

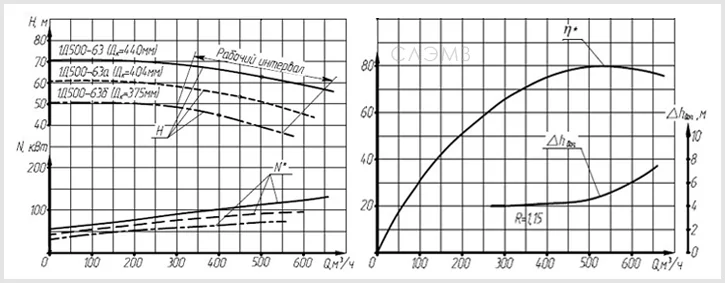

На графіку з технічного паспорта насоса 1Д500-63 робочий інтервал та робоча точка. Також наведено графіки робочих характеристик насосів 1Д500-63а та 1Д500-63б.

Графические характеристики насоса 1Д500-63

Підібрати за ціною, надійністю та виробником

Аргументи до купівлі насоса 1Д500-63 у СЛЕМЗ:

декілька варіантів ціни насоса 1Д500-63 в залежності від форми оплати та року випуску
кожен насос 1Д 500-63 поставляється з гарантією, проходить випробування на стенді, жорсткий ВТК
вибір по виробниках, рідкісні та застарілі моделі, ремонт, запчастини та виробництво за спецзамовленням

Купити насос 1Д 500-63

Купити насос 1Д 500-63 у Слобожанського заводу безпечно та легко. Перевірені насоси та надійні електродвигуни. Відправлення із найближчого складу (Харків, Запоріжжя, Київ, Кіровоград, Суми). Гарантія – 12 місяців. Будь-які види ремонту насосів типу Д у наших сервісних центрах, у тому числі відновлення корпусу. 100% запчастин до стандартних та рідкісних моделей насосів 1Д500-63.

Якщо вас цікавить насос із більшою подачею та напором перейдіть до насосу Д630-90.
