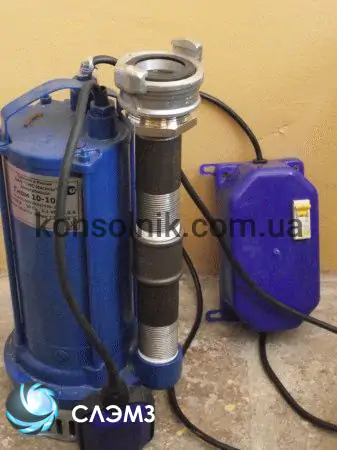

Насос Гном – погружной дренажный электронасос центробежного типа для грязной воды. Температура перекачиваемой среды от 35 до 60 °С. Подача грязевого насоса – 6 – 600 м³/ч, давление – 6 – 80 м. Применение – водоснабжение, дренаж воды и канализационных стоков в системах ЖКХ, нефтяной промышленности, дренаж котлованов, ям, полив. Напряжение питания погружных фекальных насосов ГНОМ:
- 220в — однофазные бытовые модели
- 380в — трехфазные промышленные
Каталог и характеристики
Технические характеристики линейки и каталог насосов ГНОМ – производительность, давление, частота вращения и мощность электродвигателя, масса, ток и напряжение питания сети.
Модель | Технические характеристики насосов ГНОМ | |||||||
Подача, м³/ч | Напор, м | Мощность двигателя, кВт | Частота вращения, об/мин | Напряжение, В | Ток, А | Вес, кг | КПД, % | |
ГНОМ ФР 4-17 | 4 | 17 | 1,1 | 3000 | 380 | 2,6 | 18,3 | 30 |
220 | 6,8 | 18,8 | ||||||
ГНОМ ФР 4-17Д | 19,8 | |||||||
Мини ГНОМ 7-7 | 7 | 0,6 | 220 | 3 | 15 | |||
Мини ГНОМ 7-7Д | ||||||||
ГНОМ6-10 | 6 | 10 | ||||||
ГНОМ6-10Д | ||||||||
1ГНОМ6-10Д | 10 | |||||||
ГНОМ10-6 | 10 | 6 | 0,6 | 15 | ||||
ГНОМ10-6Д | ||||||||
1ГНОМ10-6Д | 10 | |||||||
ГНОМ Ф 10-6 | 0,55 | 380 | 1,5 | 8,9 | ||||
ГНОМ Ф 10-6Д | 220 | 3,9 | 10,2 | |||||
ГНОМ10-10 | 10 | 10 | 0,75 | 380 | 2 | 15 | ||
1ГНОМ10-10 | 1 | 10,5 | ||||||
ГНОМ10-10Д | 1,1 | 220 | 8 | 16 | ||||
ГНОМ10-10ТР | 380 | 2 | ||||||
1ГНОМ10-10Д | 1 | 220 | 8 | 11 | ||||
ГНОМ10-10 EX | 1,1 | 380 | 2,8 | 31 | ||||
ГНОМ Ф 16-6 | 16 | 6 | 0,75 | 2,4 | 11,6 | |||
ГНОМ Ф 16-6Д | 220 | 5,8 | 13,6 | |||||
ГНОМ16-16 | 16 | 2,2 | 220 | 11 | 28 | |||
380 | 3,5 | 24 | 40 | |||||
ГНОМ16-16Д | 220 | 11 | 28 | 30 | ||||
ГНОМ16-16ТР | 380 | 3,5 | 24 | 40 | ||||
ГНОМ Ф 20-8 | 20 | 8 | 1,1 | 2,7 | 13,6 | |||
ГНОМ Ф 20-8Д | 7,0 | 15,3 | ||||||
ГНОМ Ф 25-8 | 25 | 1,5 | 3,8 | 14,6 | ||||
ГНОМ25-20 | 25 | 20 | 3 | 6,1 | 31,8 | 46 | ||
ГНОМ25-20ТР | ||||||||
ГНОМ25-20 EX | 6,6 | 48,5 | ||||||
ГНОМ40-25 | 40 | 25 | 5,5 | 11 | 59 | 50 | ||
ГНОМ40-25ТР | ||||||||
ГНОМ50-25 | 50 | 7,5 | 16 | 72 | ||||
ГНОМ50-25ТР | 76 | |||||||
ГНОМ53-10 | 53 | 10 | 4 | 1500 | 8,5 | 63 | ||
ГНОМ53-10ТР | ||||||||
ГНОМ60-100 | 60 | 100 | 48 | 3000 | 380 | — | ||
ГНОМ80-70 | 80 | 70 | 38,5 | 83 | 500 | |||
ГНОМ100-25 | 100 | 25 | 11 | 21 | 112 | 50 | ||
ГНОМ100-25ТР | 120 | |||||||
ГНОМ100-30 | 30 | 16,5 | — | |||||
ГНОМ100-80 | 80 | 50 | ||||||
ГНОМ110-60 | 110 | 60 | 44 | 83 | 540 | — | ||
ГНОМ140-10 | 140 | 10 | 9 | 16 | 112 | |||
ГНОМ140-50 | 50 | 43 | 75 | 540 | ||||
ГНОМ150-30 | 150 | 30 | 18,5 | 34 | 200 | |||
ГНОМ160-40 | 160 | 40 | 78,5 | 91 | 540 | |||
ГНОМ200-25 | 200 | 25 | 22,5 | 38 | 210 | |||
ГНОМ250-17 | 250 | 17 | 23 | 220 | ||||
ГНОМ270-20 | 270 | 20 | 32 | — | ||||
ГНОМ300-30 | 300 | 30 | 30 | |||||
ГНОМ350-25 | 350 | 25 | 40 | |||||
ГНОМ400-20 | 400 | 20 | 70 | 450 | — | |||
ГНОМ600-10 | 600 | 10 | 45 | 78 | 470 |
Переносные дренажные насосы ГНОМ Ф и ФР производятся с режущим механизмом (ножами) в нержавеющем корпусе. Перекачивают стоки с содержанием моющих средств и неабразивных включений размером до 50 мм.
Взрывозащищенные насосы марки ГНОМ EX применяются во взрывоопасных зонах 1 класса, кроме шахт с высоким содержанием метана. Допускают содержание нефтепродуктов в откачиваемой жидкости не более 10 %.
Водяные насосы Мини Гном с уменьшенными подачей и напором, более компактные, легкие и энергоэффективные.
Параметры жидкости
Параметры перекачиваемой среды для дренажных насосов ГНОМ разных типов исполнения – стандартного, взрывозащищенного ЕХ, для горячей воды с рубашкой охлаждения.
Характеристики жидкости | Показатели для погружного насоса ГНОМ | ||
Стандартный | Взрывозащищенный EX | Тр | |
Температура, t °С | 35 | 40 | 60 |
Плотность, кг/м3 | 1100 | ||
Содержание механических примесей, % | 10 | ||
Плотность твердых частиц, кг/м3 | 2500 | ||
Размер твердых включений, мм | 5 |

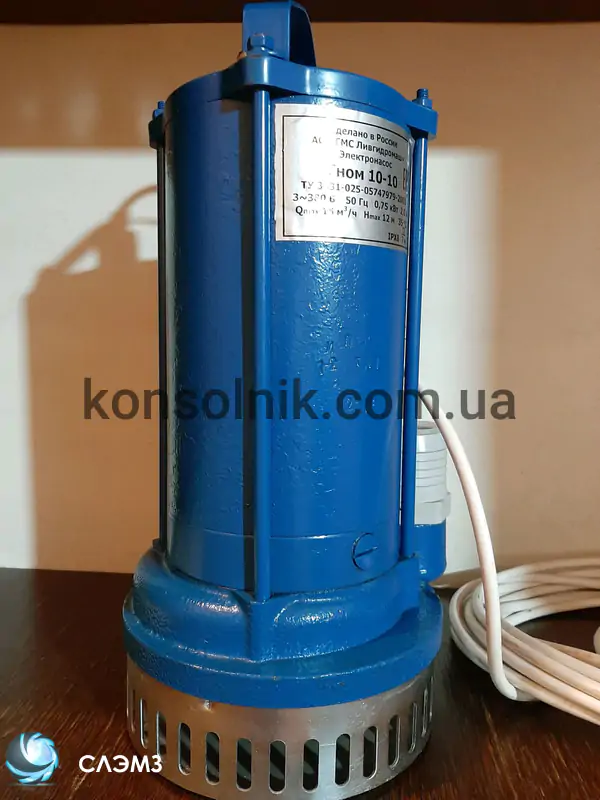

Устройство и принцип работы дренажного насоса ГНОМ
Моноблочный погружной насос типа ГНОМ состоит из одноступенчатой насосной части, масляной камеры и электродвигателя. Чугунное рабочее колесо открытого или закрытого типа уплотняется по торцу диафрагмой или сальником. Вращение крыльчатки по часовой стрелке если смотреть со стороны двигателя. Крепление нижнего подшипника — в корпусе на клее. Герметичность двигателя обеспечивается манжетой, торцовым уплотнением и масляной камерой. Охлаждение – водяное. Однофазные двигатели запускаются с помощью конденсатора и поплавкового выключателя (поплавка). У серии ГНОМ корпус выполнен из чугуна, у 1ГНОМ – из высокопрочной пластмассы. Конструкция и схема сборки из инструкции по эксплуатации, чертеж с перечнем запчастей погружного насоса ГНОМ:
- Дно фильтра
- Фильтр
- Диафрагма
- Крышка фильтра
- Гайка М12
- Шайба М12
- Рабочее колесо
- Кольцо
- Прокладка
- Торцовое уплотнение
- Корпус (пластик/чугун/нержавеющая сталь)
- Кольцо 145-150-36
- Манжета
- Подшипниковый щит
- Подшипник 6-180306
- Шпонка
- Ротор
- Подшипник 6-180206
- Статор
- Шнур питания
- Крышка
- Ручка
- Кольцо 010-013-19
- Пробка для заливки масла
- Гайка
- Нажимная шайба
- Втулка
- Гайка М8
- Шайба М8
- Шпилька М8х300
- Гайка М10
- Шайба М10
- Шпилька М10х25
- Шпилька М8х40
- Шпилька М8х95
Рекомендации и противопоказания из руководства по эксплуатации, монтажу, подключению, обслуживанию дренажных насосов ГНОМ:
- Перед началом работы полностью погружается в жидкость
- Не допускать работу с перекрытой подачей более 10 минут
- Запрещается перенос за шнур питания, только за ручку
- Вертикальная установка обеспечивает максимальную производительность
- Рекомендуемое масло — индустриальное И20А, И40А
Схема подключения
Для запуска и защиты электродвигателя трехфазные насосы марки ГНОМ подключаются только через автоматический выключатель.
Установка в дренажной системе
Неисправности погружного насоса ГНОМ
Неисправность погружного насоса ГНОМ | Причина поломки | Инструкции по ремонту |
1. Не включается | Поврежденный шнур питания
Недостаточное напряжение сети |
Проверить исправность шнура, наличие напряжения |
2. При включении срабатывает автоматический выключатель, электронасос не запускается | Засор проточной части, заклинивание крыльчатки | Чистка проточной части (снять фильтр и диафрагму) |
3. Производительность ниже паспортной, не качает воду | Увеличенный зазор между диафрагмой и крыльчаткой | Регулировка зазора |

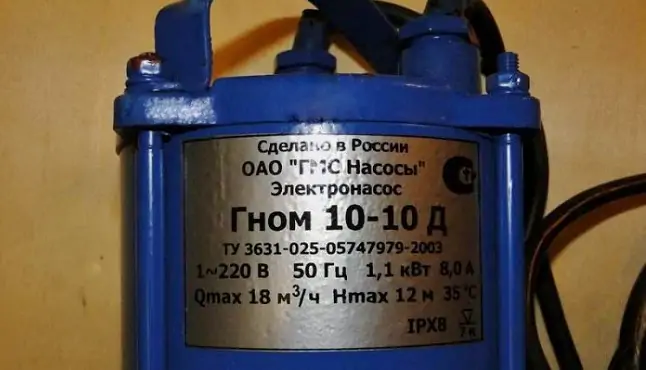

Расшифровка маркировки
Пример расшифровки маркировки погружного насоса ГНОМ:
- Г – грязевой
- Н – насос
- О – одноступенчатый
- М – моноблочный
- Ф – фекальный
- Р – с режущим механизмом
- 10 – подача
- 10 – напор
- Д – с поплавковым выключателем
- 220в— однофазный
Чертежи и размеры насосов типа ГНОМ
Тип фекального насоса | U, В | LxBxH | L1 | L2 | B1 | H1 | H2 | D | D1 | Dy | d |
Мини ГНОМ 7-7 | 220 | 210х162х360 | 90 | 95 | 81 | — | |||||
Мини ГНОМ 7-7Д | |||||||||||
ГНОМ 6-10 | |||||||||||
ГНОМ 6-10Д | |||||||||||
ГНОМ 10-6 | |||||||||||
ГНОМ 10-6Д | |||||||||||
ГНОМ 10-10 | 380 | ||||||||||
1ГНОМ 6-10 | 220 | 220х180х360 | 81 | 90 | |||||||
1ГНОМ 10-6 | |||||||||||
1Мини ГНОМ 7-7 | |||||||||||
1Мини ГНОМ 7-7Д | |||||||||||
ГНОМ 10-10 | 220 | 210х162х380 | 81 | ||||||||
ГНОМ 10-10Д | |||||||||||
ГНОМ 10-10 Тр | 380 | ||||||||||
1ГНОМ 10-10 | 220 | 90 | 90 | ||||||||
1ГНОМ 6-10Д | 220х180х350 | ||||||||||
1ГНОМ 10-6Д | |||||||||||
1ГНОМ 10-10Д | 220х180х370 | ||||||||||
1ГНОМ 10-10 | 380 | ||||||||||
ГНОМ 16-16 | 245х180х450 | — | 85 | ||||||||
ГНОМ 16-16 Тр | |||||||||||
ГНОМ 16-16 | 220 | 245х180х420 | |||||||||
ГНОМ 16-16Д | |||||||||||
ГНОМ 25-20 | 380 | 300х230х485 | 115 | 140 | 115 | — | 215 | — | 65 | ||
ГНОМ 25-20 Тр | — | ||||||||||
ГНОМ 40-25 | 430х240х600 | 300 | 120 | 115 | 120 | — | |||||
ГНОМ 40-25 Тр | |||||||||||
ГНОМ 53-10 | 500х310х600 | 370 | 155 | 135 | 115 | — | — | ||||
ГНОМ 53-10 Тр | |||||||||||
ГНОМ 50-25 | 430х240х665 | 300 | 120 | 115 | 120 | 270 | 85 | ||||
ГНОМ 50-25 Тр | |||||||||||
ГНОМ 100-25 | 490х290х730 | 355 | 145 | 135 | 160 | 310 | |||||
ГНОМ 100-25 Тр | — | ||||||||||
ГНОМ 10-10 EX | 272х200х530 | 100 | 135 | 100 | — | 210 | |||||
ГНОМ 16-16 EX | 290х250х490 | 130 | |||||||||
ГНОМ 25-20 EX | 300х230х560 | 115 | 140 | 115 | — | 290 | |||||
ГНОМ Ф 10-6 | 193х165х391 | — | 88 | ||||||||
ГНОМ Ф 10-6Д | 220 | ||||||||||
ГНОМ Ф 16-16Д | 198х165х468 | 111,5 | |||||||||
ГНОМ Ф 16-16 | 380 | ||||||||||
ГНОМ Ф 20-8 | |||||||||||
ГНОМ Ф 20-8Д | 220 | ||||||||||
ГНОМ Ф 25-8 | 380 | ||||||||||
ГНОМ ФР 4-17 | 242х204х446 | 60 | 104 | ||||||||
ГНОМ ФР 4-17 | 220 | — | |||||||||
ГНОМ ФР 4-17Д |
Цена и производитель
Заводы-производители насосов ГНОМ:
- Россия — Ливгидромаш (ГМС), Ливны; Московский насосный завод (МНЗ); Уралгидропром; Электромаш. Изготовитель надежных канализационных насосов по отечественным ГОСТ. Срок поставки редких моделей может достигать 30 дней
- Молдова – Молдовахидромаш. В Украине встречаются в виде неликвидов, бу
Чтобы узнать цену дренажного насоса ГНОМ, звоните в отдел продаж Слобожанского завода и отправляйте запрос с официального сайта.
