насос сдв центробежныйвертикальній для грязной воды

Характеристика	Значення
Q м³/год	100
Напір, м	40
Р, кВт	30
N, об/хвил	3000
ККД, %	61
Кавіт. запас, м	9
Витік л/год	10

Ціна: від 14300 грн

Проконсультуємо по цінам та характеристикам.
Організуємо швидке відвантаження.

Зателефонуйте спеціалістам «Слобожанського заводу» для підбору та замовлення насоса СД 100/40 із заводською гарантією. Будь-яка технічна допомога, консультації та сервіс.

Технічні характеристики

Насос СД 100/40 – відцентровий, одноступінчастий, горизонтальний. Застосовується для перекачування брудної води, фекальних та стічних мас. Подача від 80 до 100 м3/год; напір від 28 до 40 м. Агрегатується з електродвигуном 80 кВт та 100 кВт залежно від підрізування робочого колеса (ЦД 100/40а та ЦД 100/40б). Особливість конструкції: напірний патрубок повертається на 90 °. Крильчатка (СЧ 20) насоса СД 100/40 – одностороннє, розмір прохідного перерізу – 52 мм. Маркування до 1982 р – ФГ 115/38. Таблиця технічних показників.

Насос	Q , м 3 /год	H, м	Р, кВт	N, об/хвил	ККД, %	Напрацювання до відмови, тис. год	Кавит. запас, м	Витік л/год	Ø роб. кол, мм
СД 100/40	100	40	30	3000	61	32	9	10	193
СД 100/40а	90	33	22		58				182
СД 100/40б	80	28	18,5		56				172

Параметри рідини, що перекачується

Таблиця характеристик рідини, що перекачується, для насоса СД 100/40. Максимальні показники температури, густини, в’язкості, розміру твердих включень.

Зміст абразивних частинок, %	Розмір абразивних частинок, мм	Розмір неабразивних частинок, мм	Прохідний переріз робочого колеса, мм	Мікротвердість, МПа	рН	Щільність, кг/м³	В’язкість, м² /с	t max, ⁰С
< 1	≤ 5	≤ 10	20	< 9000	6-8,5	≤ 1100	1х10^-6	90

Габаритні та приєднувальні розміри з паспорта

Габаритний креслення, приєднувальні розміри та вага насоса СД 100/40 та агрегату з технічного паспорта. Відстань між отворами кріплення для приєднання рами до фундаменту. Схема стропування насосного агрегату.
Габаритні та приєднувальні розміри насоса марки СД

Фекальний насос	Маркування двигуна	Габарити, мм		Вага, кг		L1	L2	L4	L5	B1	B2	B3	B4	B5	H2	H3	n3	d3
Фекальний насос	Маркування двигуна	Насос	агрегат	Насос	агрегат	L1	L2	L4	L5	B1	B2	B3	B4	B5	H2	H3	n3	d3
СД 100/40	АІР180М2	640х401х365	1409х400х515	92	322	145	640	100	210	150	340	118	190	200	225	580	4	19
СД 100/40а	АІР180S2		1310х400х515		300											560
СД 100/40б	АІР160М2		1310х400х515		285											560

Креслення та розміри патрубків

Креслення з діаметрами напірного та всмоктуючого патрубка з технічного паспорта насоса СД 100/40. Зовнішній, внутрішній діаметр отворів для виготовлення фланців у відповідь.
Розміри та креслення патрубків відцентрового насоса СД

Всмоктуючий патрубок							Напірний патрубок
D1	D2	D3	D4	n1	d1	h1	D5	D6	D7	D8	n2	d2	h2
50	125	160	102	4	18	20	40	110	145	88	4	18	18

Графічні характеристики

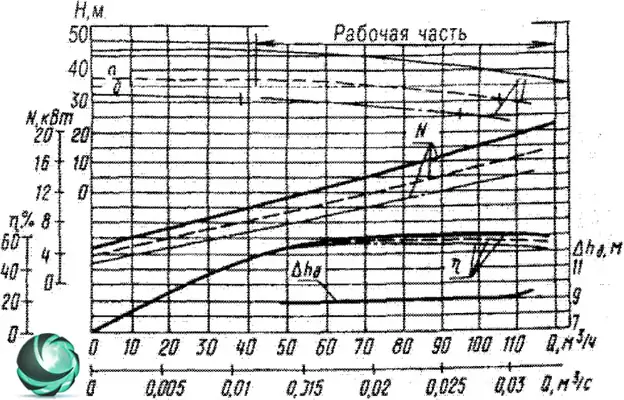

Графік показує робочий інтервал та робочу точку фекального насоса СД 100 залежно від потужності електродвигуна. Підбір оптимальних показників продуктивності та напору

Графические характеристики фекального насоса СД100/40

Підбір за ціною та надійністю

Ціна

2 ціни виходячи з бюджету
Заводська ціна насоса ЦД 100/40 поточного року випуску
Ціна за насос зі зберігання нижче, ніж у конкурентів

Надійність

Надійні насоси СД 100/40 із заводською гарантією та паспортом
Сервісне обслуговування та ремонт
Виготовлення рідкісних моделей насосів та запчастин

Купити насос СД 100/40

Купити насос СД 100/40 у Слобожанського заводу безпечно та швидко:

Нові електронасоси, перевірені ВТК
3 системи оплати
Відправлення в палаючому режимі за 24 години з найближчого складу
Відсутність рекламацій понад 4 роки
