| Характеристика | Значение |
| Q м³/час (л/с) | 18 (5,0) |
| Напор, м | 24 |
| Р, кВТ | 11 |
| N, об/мин | 1500 |
| КПД, % | 38 |
| Кавит. запас, м | <6,5 |
| Утечка л/час | 0,3-1,0 |
Ціна: від 14900 грн
Проконсультуємо по цінам та характеристикам.
Організуємо швидке відвантаження.
Зателефонуйте, щоб купити вихровий насос ВК5/24 у «Слобожанського заводу». Заводська ціна та якість. Всі види ремонту та виробництво 100% запчастин до вихрових агрегатів.
Технічні характеристики

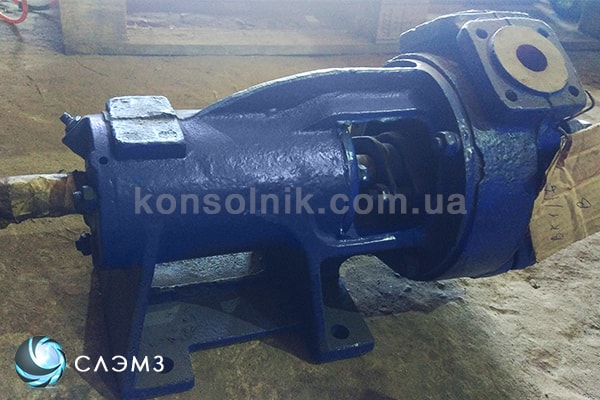

Відцентровий вихровий насос ВК 5/24 для перекачування води. Ущільнення валу – м’який сальник. Самовсмоктувальний насос ВКС5/24 вихрового типу – виконання з ковпаком. Висота самовсмоктування – до 4 м. Маркування застарілого аналога – 2,5В(С)-108М.
Параметри робочої рідини
Вихровий консольний ВК 5/24 чавунний перекачує чисту холодну воду та аналогічні за хімічним складом рідини. Бронзові та сталеві ВК та ВКС качають горючі, агресивні рідини та морську воду.
| Марка | Параметри для вихрового насоса ВК 5/24 та ВКС 5/24 | |||||
| Домішки по масі, % | Розмір частинок, мм | рН | t, ⁰С | Щільність, кг/м3 | В’язкість, сСт | |
| ВК5/24А | 0.01 | 0.05 | 7-8,5 | -100 | 1000 | <36 |
| ВКС5/24А | ||||||
Габаритні та приєднувальні розміри

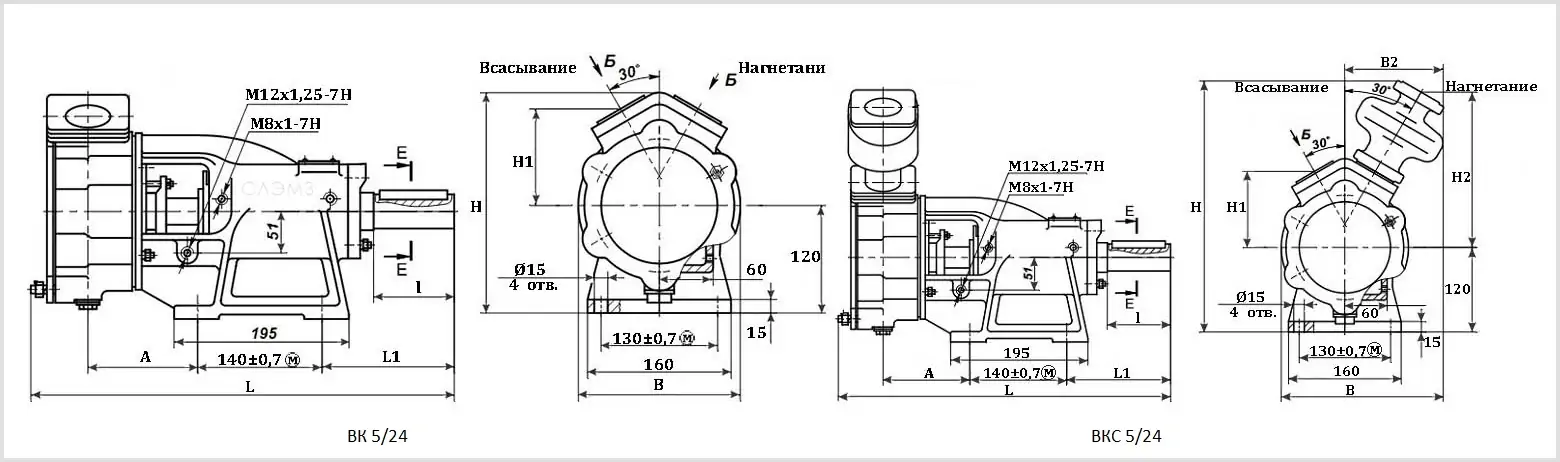

Габаритно-приєднувальні розміри водяного насоса ВК5/24 та ВКС 5/24, габарити електронасосного агрегату та вага. Таблиці розмірів та креслення з паспорта виробника насоса ВК.
| Насос типу | Габарити | Вага, кг | |||||||||
| LxBxH, мм | L1 | B1 | B2 | Н1 | Н2 | l | А | А | Б | К | |
| ВК5/24 | 440х217х260 | 95 | 108 | – | 115 | – | 50 | 126 | 33,7 | 39,4 | 38,3 |
| ВКС5/24 | 440х269х374 | 162 | 228 | 37,9 | 43 | 42 | |||||
| Агрегат серії | LxBxH, мм | L1 | L2 | L3 | L4 | H1 | H2 | B1 | A | A1 | A2 | Маса агрегату, кг |
| ВК5/24, ВК5/32 | 928х300х403 | 640 | 102 | 529 | 275 | 210 | 115 | 258 | 432 | 240 | 195 | 123 |
| ВКС5/24, ВКС5/32 | 928х300х464 | 127 |
Розміри патрубків та креслення
Креслення та таблиця з розмірами патрубків насоса для води ВК 5/24 із технічного паспорта для проектування системи трубопроводів.
| Патрубки | Розміри та паспорти | ||||||
| D | D0 | D1 | В1 | d | d1 | h | |
| Всмоктуючий | 90 | 50 | 110 | 108 | М12 | 25 | 28 |
| Напірний | |||||||

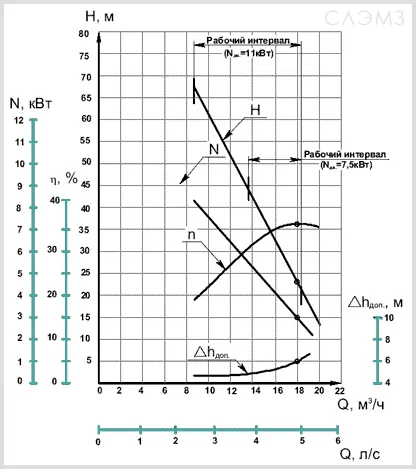

Робоча точка насоса та робочий інтервал ВК5/24 та ВКС5/24
Графік допоможе визначити робочу точку насоса задля досягнення максимального ККД під конкретний техпроцес.
Підбір за ціною та надійністю
Ціна насоса ВК 5/24 – результат дилерських відносин «Слобожанського заводу» із заводами-виробниками.
Переваги покупки у “СЛЕМЗ” насоса ВК 5/24 та ВСК 5/24:
- нове надійне обладнання, перевірене ВТК
- підбір під оптимальні технічні характеристики
- всі двигуни у складі агрегатів із високим сервіс-фактором
- поточний та капітальний ремонт насосів ВК
- відправка запчастин та ремкомплектів (робочі колеса, вали, підшипники, муфти, напірні ковпаки)

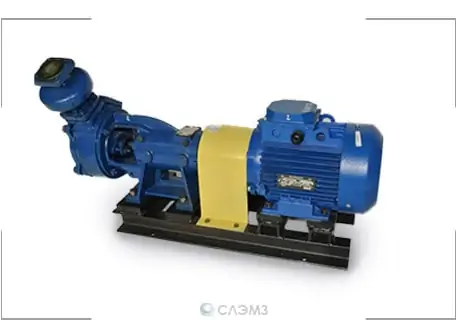

Купити насос ВК 5/24 та ВКС 5/24 для води в Україні.
Фахівці «СЛЕМЗ» допоможуть підібрати та купити насос ВК 5/24 та ВКС 5/24, ВКО чавунний, бронзовий або нержавіючий. Ціни по прайсу дилера та заводська якість. Виробництво 100% запчастин до вихрових насосів ВК5/24 та ВКС5/24.
Ознайомитися з характеристиками потужнішого ВК 5/32 або перейти до каталогу вихрових насосів ВК та ВКС.
