насос сдв центробежныйвертикальній для грязной воды

Характеристика	Значення
Q м³/год	25
Напір, м	14
Р, кВт	3
N, об/хвил	1500
ККД, %	58
Кавіт. запас, м	3
Витік л/год	10

Ціна: від 13250 грн

Проконсультуємо по цінам та характеристикам.
Організуємо швидке відвантаження.

Зателефонуйте спеціалістам «Слобожанського заводу» для підбору та замовлення насоса СД 25/14 із заводською гарантією. Будь-яка технічна допомога, консультації та сервіс.

Технічні характеристики

Насос СД 25/14 – відцентровий, одноступінчастий, горизонтальний. Застосовується для перекачування брудної води, фекальних та стічних мас. Подача від 20 до 25 м3/год; напір від 9,7 до 14 м. Агрегатується з електродвигуном 2,2 кВт та 3 кВт залежно від підрізування робочого колеса (СД25/14а та СД25/14б). Особливість конструкції: напірний патрубок повертається на 90 °. Крильчатка (СЧ 20) насоса СД 25/14 – одностороння, розмір прохідного перерізу – 30 мм. Маркування до 1982 р – ФГ 25,5/14,5. Таблиця технічних показників.

Насос	Q , м 3 /год	H, м	Р, кВт	N, об/хвил	ККД, %	Напрацювання до відмови, тис. год	Кавит. запас, м	Витік л/год	Ø роб. кол, мм
СД 25/14	25	14	3	1500	58	32	3	10	218
СД 25/14а	22	12	2,2		56				197
СД 25/14б	20	9,7	2,2		53				191

Параметри рідини, що перекачується

Таблиця характеристик рідини, що перекачується, для насоса СД 25/14. Максимальні показники температури, густини, в’язкості, розміру твердих включень.

Зміст абразивних частинок, %	Розмір абразивних частинок, мм	Розмір неабразивних частинок, мм	Прохідний переріз робочого колеса, мм	Мікротвердість, МПа	рН	Щільність, кг/м³	В’язкість, м² /с	t max, ⁰С
< 1	≤ 5	≤ 10	20	< 9000	6-8,5	≤ 1100	1х10^-6	90

Габаритні та приєднувальні розміри з паспорта

Габаритний креслення, приєднувальні розміри та вага насоса СД 25/14 та агрегату з технічного паспорта. Відстань між отворами кріплення для приєднання рами до фундаменту. Схема стропування насосного агрегату.
Габаритні та приєднувальні розміри насоса марки СД

Фекальний насос	Маркування двигуна	Габарити, мм		Вага, кг		L1	L2	L4	L5	B1	B2	B3	B4	B5	H2	H3	n3	d3
Фекальний насос	Маркування двигуна	Насос	агрегат	Насос	агрегат	L1	L2	L4	L5	B1	B2	B3	B4	B5	H2	H3	n3	d3
СД 25/14	АІР100S4	647x220x370	1062x364x458	94	148	150	645	100	210	134	190	230	190	190	230	410	4	12
СД 25/14а	АІР90L4		960х240х440		145
СД 25/14б	АІР90L4		960х240х440		145

Креслення та розміри патрубків

Креслення з діаметрами напірного та всмоктуючого патрубка з технічного паспорта насоса СД 25/14. Зовнішній, внутрішній діаметр отворів для виготовлення фланців у відповідь.
Розміри та креслення патрубків відцентрового насоса СД

Всмоктуючий патрубок							Напірний патрубок
D1	D2	D3	D4	n1	d1	h1	D5	D6	D7	D8	n2	d2	h2
50	125	160	102	4	18	20	40	110	145	88	4	18	18

Графічні характеристики

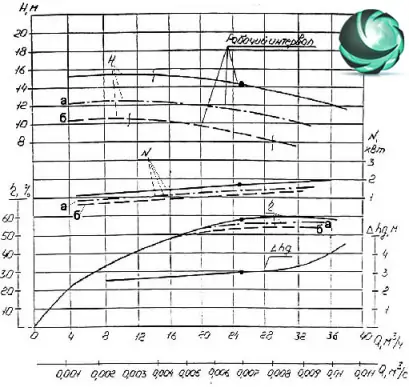

Графік показує робочий інтервал та робочу точку фекального насоса ЦД 25 14 залежно від потужності електродвигуна. Підбір оптимальних показників продуктивності та напору

Графические характеристики фекального насоса СД25/14

Підбір за ціною та надійністю

Ціна

2 ціни виходячи з бюджету
Заводська ціна насоса ЦД 25/14 поточного року випуску
Ціна за насос зі зберігання нижче, ніж у конкурентів

Надійність

Надійні насоси СД 25/14 із заводською гарантією та паспортом
Сервісне обслуговування та ремонт
Виготовлення рідкісних моделей насосів та запчастин
