насос сдв центробежныйвертикальній для грязной воды

Характеристика	Значення
Q м³/год	80
Напір, м	18
Р, кВт	11
N, об/хвил	1500
ККД, %	62
Кавіт. запас, м	4
Витік л/год	10

Ціна: від 19000 грн

Проконсультуємо по цінам та характеристикам.
Організуємо швидке відвантаження.

Зателефонуйте спеціалістам «Слобожанського заводу» для підбору та замовлення насоса СД 80/18 із заводською гарантією. Будь-яка технічна допомога, консультації та сервіс.

Технічні характеристики

Насос СД 80/18 – відцентровий, одноступінчастий, горизонтальний. Застосовується для перекачування брудної води, фекальних та стічних мас. Подача від 60 до 80 м3/год; напір від 13 до 18 м. Агрегатується з електродвигуном 7,5 кВт та 11 кВт залежно від підрізування робочого колеса (ЦД 80/18а та ЦД 80/18б). Особливість конструкції: напірний патрубок повертається на 90 °. Крильчатка (СЧ 20) насоса СД 80/18 – одностороння, розмір прохідного перерізу – 52 мм. Маркування до 1982 р – ФГ 81/18. Таблиця технічних показників.

Насос	Q , м 3 /год	H, м	Р, кВт	N, об/хвил	ККД, %	Напрацювання до відмови, тис. год	Кавит. запас, м	Витік л/год	Ø роб. кол, мм
СД 80/18	80	18	11	1500	62	32	4	10	251
СД 80/18а	70	15	7,5		59				235
СД 80/18б	63	13	7,5		56				220

Параметри рідини, що перекачується

Таблиця характеристик рідини, що перекачується, для насоса СД 80/18. Максимальні показники температури, густини, в’язкості, розміру твердих включень.

Зміст абразивних частинок, %	Розмір абразивних частинок, мм	Розмір неабразивної частиниц, мм	Прохідний переріз робочого колеса, мм	Мікротвердість, МПа	рН	Щільність, кг/м³	В’язкість, м² /с	t max, ⁰С
< 1	≤ 5	≤ 10	20	< 9000	6-8,5	≤ 1100	1х10^-6	90

Габаритні та приєднувальні розміри з паспорта

Габаритне креслення, приєднувальні розміри та вага насоса СД 80/18 та агрегату з технічного паспорта. Відстань між відчинками кріплення для приєднання рами до фундаменту. Схема стропування насосного агрегату.
Габаритні та приєднувальні розміри насоса марки СД

Фекальний насос	Маркування двигуна	Габарити, мм		Вага, кг		L1	L2	L4	L5	B1	B2	B3	B4	B5	H2	H3	n3	d3
Фекальний насос	Маркування двигуна	Насос	агрегат	Насос	агрегат	L1	L2	L4	L5	B1	B2	B3	B4	B5	H2	H3	n3	d3
СД 80/18	АИР132М4	745х445х430	1340х447х538	142	263	160	725	160	290	165	240	151	802	300	250	508	4	19
СД 80/18а	АИР132S4				250
СД 80/18б	АИР132S4				250

Креслення та розміри патрубків

Креслення з діаметрами напірного та всмоктуючого патрубка з технічного паспорта насоса СД 80/18. Зовнішній, внутрішній діаметр отворів для виготовлення фланців у відповідь.
Розміри та креслення патрубків відцентрового насоса СД

Всмоктуючий патрубок							Напірний патрубок
D1	D2	D3	D4	n1	d1	h1	D5	D6	D7	D8	n2	d2	h2
100	125	160	102	4	18	20	80	110	145	88	4	18	18

Графічні характеристики

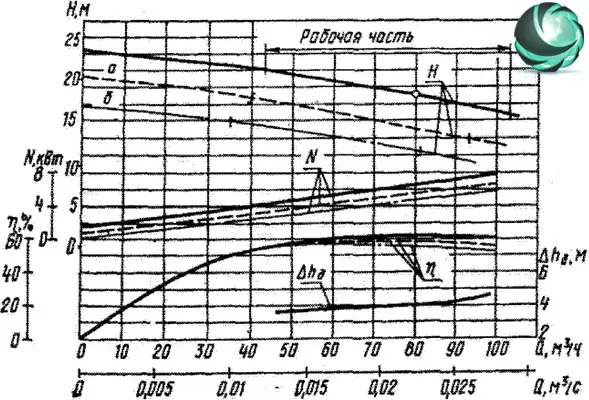

Графік показує робочий інтервал та робочу точку фекального насоса ЦД 80 залежно від потужності електродвигуна. Підбір оптимальних показників продуктивності та напору

Графические характеристики фекального насоса СД80/18

Підбір за ціною та надійністю

Ціна

2 ціни виходячи з бюджету
Заводська ціна насоса ЦД 80/18 поточного року випуску
Ціна за насос зі зберігання нижче, ніж у конкурентів

Надійність

Надійні насоси СД 80/18 із заводською гарантією та паспортом
Сервісне обслуговування та ремонт
Виготовлення рідкісних моделей насосів та запчастин

Купити насос СД 80/18

Купити насос СД 80/18 у Слобожанського заводу безпечно та швидко:

Нові електронасоси, перевірені ВТК
3 системи оплати
Відправлення в палаючому режимі за 24 години з найближчого складу
Відсутність рекламацій понад 4 роки
