Насос ЦН 400-105

Опис та застосування

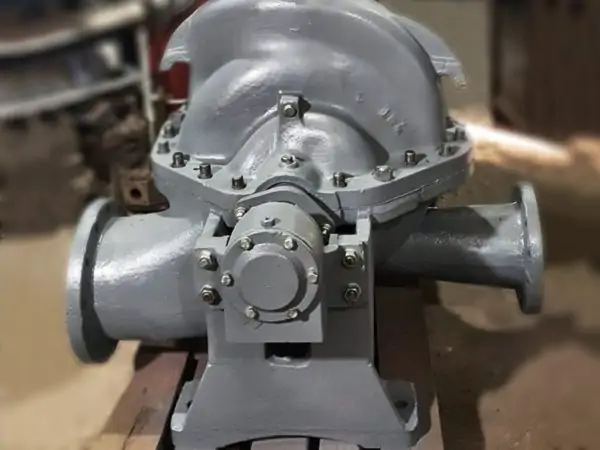

Насос ЦН 400-105 (ЦН 400-105а та ЦН 400-105б) – відцентровий, спіральний, двоступінчастий електронасос із горизонтальним роз’ємом корпусу. Призначений для перекачування чистої води температурою до 105°C у системах промислового та комунального водопостачання у сільському господарстві. Мережевий насос ЦН 400-105 та аналог виробляється у виконанні УХЛ4. Комплектується загальнопромисловими електродвигунами 200 кВт, 132 кВт та 160 кВт. Не допускається робота у вибухо- та пожежонебезпечних місцях. Каталог насосів ЦН

Технічні характеристики

Вимоги до рідини

Конструкція та матеріали деталей

Номери креслень за каталогом, перелік та матеріали виконання основних деталей конструкції відцентрового насоса ЦН 400-105:

• Робочі колеса із одностороннім входом. Матеріал – чавун СЧ20 (№ креслення: В-0987; В-0988). 2 крильчатки на валу розташовані симетрично.
• Вал – сталь 40; 40-3ГП-М1 (позначення: 2Г-15420; 2Г-27630; 2Г-29229)
• Корпус та кришка – напівспіральні виливки з чавуну.
• Ущільнення – сальникове набивання.
• Деталі щілинних ущільнень – антикорозійні сплави
• Підшипник, корпус підшипника – вузол, що є опорою ротора. Підшипник (№ креслення В-29063-02, В-29063-12, 313 ГОСТ 8338-75, 3086313); підшипник опорно-упорний (№ креслення В-3078); опорний підшипник (креслення В-3077).

Габарити, креслення та вага з паспорта

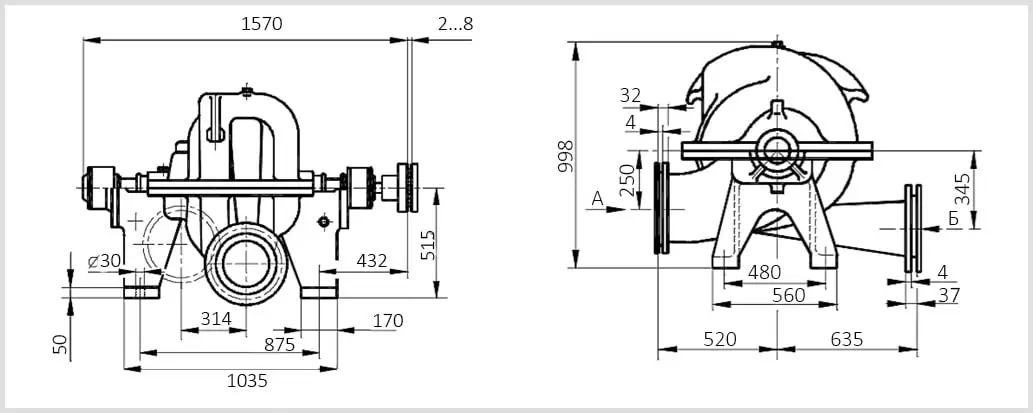

Габарити та креслення насоса з паспорта, без двигуна та рами.

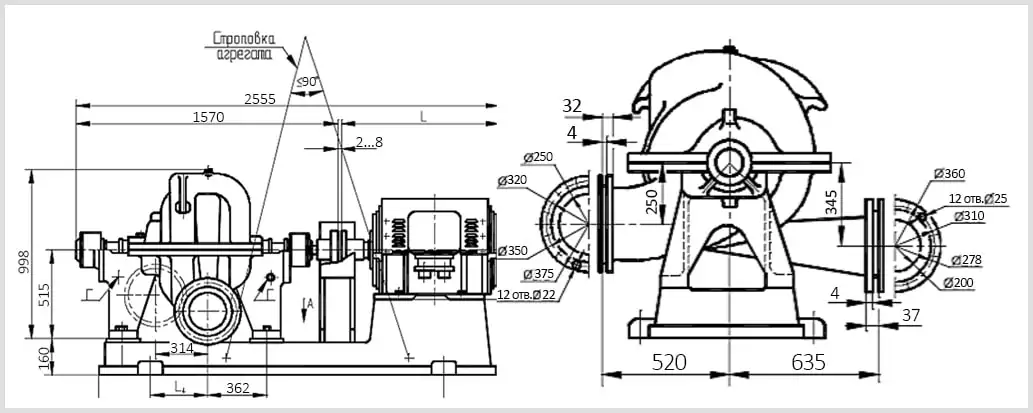

Крісла з приєднувальними розмірами насоса ЦН 400-105 з електродвигуном з паспорта. Розміри та діаметр всмоктувального та напірного патрубків з посібника з експлуатації.

Таблиця габаритно-приєднувальних розмірів їх технічного паспорта, маса розрахунку ціни доставки, підготовки інтеграції в систему та монтажу на фундаменті. Монтажні розміри промислового електронасоса ЦН 400/105 з електродвигуном, ЦН 400-105а та ЦН 400-105б з підрізуванням крильчатки, марка та кількість підшипників.

Завантажити паспорт насоса ЦН 400-105

Старе та нове маркування та взаємозамінність

До 1990 року насоси ЦН 400-105 маркувалися ЕВ200х2 з іншим пристроєм підшипникового вузла та менше лопаток у крильчатці. При заміні робочих коліс обов’язково звіряйте креслення!
Масляні ванни, що служили опорами ротора 3В-200-2 в ЦН 400-105, замінені на підшипники кочення з пластичним мастилом. Така модернізація полегшила експлуатацію та техобслуговування електронасоса та збільшила термін їхньої служби.

Виробники

Виробник поживних насосів типу ЦН-400-105 в Україні – АТ «Сумський завод «Насосенергомаш», що входить до складу Групи «ГМС». У Слобожанського заводу Ви зможете придбати насос ЦН 400-105 з електродвигуном будь-якої модифікації (ЦН 400-105а та ЦН 400-105б) із заводською гарантією, запчастини власного виробництва з балансувальними відомостями із високоякісних матеріалів.

Ремонт та запчастини

• Компанія СЛЕМЗ здійснює ремонт насосів ЦН 400-105, ЦН 400-105а та ЦН 400-105б на базі власних цехів на сучасному обладнанні. Гарантія на ремонтні роботи 6 місяців та післягарантійне обслуговування, ціна заводу
• У нас Ви зможете купити якісні відбалансовані деталі до ЦН 400-105-С – підшипники, кільця, робочі колеса високої точності за будь-яким кресленням за заводською ціною.

Купити насос ЦН 400-105 від «СЛЕМЗ»

На «Слобожанському заводі» Ви зможете купити насос ЦН 400-105, ЦН 400-105а та ЦН 400-105б:

• надійний, перевірений заводським ВТК
• 2 ціни на вибір – нове заводське обладнання або нове зберігання
• Гарантія – 12 місяців
• Ремонт з відновленням геометрії корпусу
• Сертифіковані запасні частини від виробника
• Консультація та допомога у підборі, замовленні та доставці
• Заводські ціни

Висновок

Купувати насоси ЦН у Слобожанського заводу безпечно та недорого. Надійне обладнання, перевірене ЗТК із гарантією. Виробництво будь-яких модифікацій насосів та якісних запчастин за будь-якими кресленнями. Ремонт несправностей будь-якої складності. Також у нас Ви знайдете чотириступінчасті насоси ЦН 400-210 (3В200-4) та ЦН 1000-180 (10НМКх2).
