Визначення

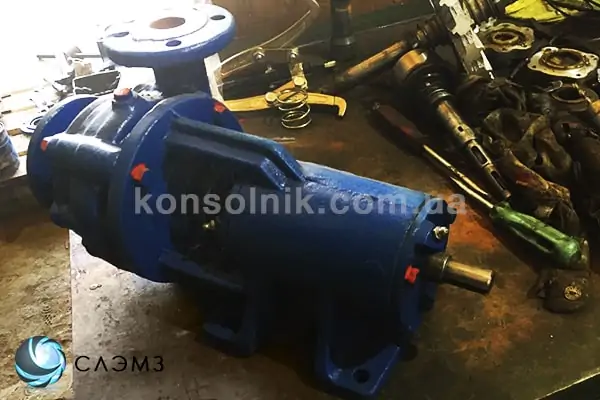

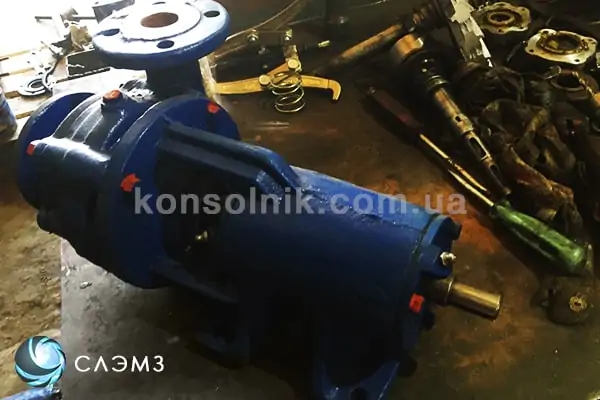

Насос 4К-8 – промисловий стаціонарний консольний електронасос для перекачування води температурою не вищою за 105 °С. Подача – 100 м3. Підйом – 50 м.в.ст. Застосовується для подачі невеликих обсягів технічної води, водопостачання комунальних, сільськогосподарських та промислових об’єктів. Самовсмоктування відсутнє.
Конструкція відцентрового агрегату – насосна частина 4к8, рама (станина або плита), асинхронний електродвигун 30 кВт та комплект напівмуфт МУВП.

Технічні характеристики

Матеріал равлика та робочого колеса насоса 4К-8 – чавун СЧ20, вал – сталь. З’єднується з електродвигуном через втулково-пальцеву муфту. 4КМ-8 – моноблочний насос з більш компактними розмірами та фланцевим з’єднанням. Таблиця технічних показників.

Насос	Q, м³/год	Н, м	Тиск на виході, кгс/см²	Р електродвигуна, кВт	N, об/хвил	Р насосу, кВт	ККД, %	Ø робочого колеса, мм	Витік, л/год	Кавит. Запас, м
4К-8	100	50	≤3,5	30	3000	18,9	70	205	≤2	4,5
4КМ-8	100	50	≤4,5	30	3000	19,6	70	205	≤2	4,5

Вимоги до рідини

У таблиці характеристик робочої рідини наведено параметри для чистої технічної води, що перекачується консольними насосами (за спецзамовленням до 105°C).

Маркування	% домішок за масою	Розмір включень, мм	t max, °C		Щіль-ть, кг/м³	Max в’язк-ть, сСт
Маркування	% домішок за масою	Розмір включень, мм	Сальникове ущільнення	Подвійне сальникове	Щіль-ть, кг/м³	Max в’язк-ть, сСт
4к-8; 4к-8а; 4к-8б	0,2	≤2	≤85	≤105	1000	36

Габаритні розміри та вага

Креслення з технічного паспорта насосного агрегату 4К-8 на рамі з електродвигуном. Таблиця габаритно-приєднувальних та монтажних розмірів.
Габаритні розміри насоса К із паспорта

Насос	LхBхH, мм	Вага, т		l1	l2	l3	l4	B	B1	B2	B3	H1	h
Насос	LхBхH, мм	Насос	Агрегат	l1	l2	l3	l4	B	B1	B2	B3	H1	h
4к8	1360x320x535	0,090	0,306	100	280	750	1055	525	460	475	410	535	300

Розміри патрубків

Креслення та діаметри нагнітального та напірного патрубків консольного насоса 4К-8. Кількість та діаметри кріпильних отворів для монтажу фланців у відповідь.
Креслення патрубків із паспорта насоса К

Марка насоса	Всмоктуючий патрубок					Напірний патрубок
Марка насоса	Dв	D	D1	d	n	Dн	D3	D4	d2	n1
4 К-8	100	205	170	18	4	70	205	180	18	4

Взаємозамінність та аналоги

Модернізації за роками випуску та нові маркування насосів 4к-8:

1982 – 1990 – К90/55, КМ90/55
з 1990 – К100-65-200, КМ100-65-200

Приєднувальні та кріпильні та розміри електронасосів, напрямки обертання крильчаток відрізняються. Запчастини не взаємозамінні. Перед заміною бажано звірити основні розміри.

Купити насос 4К-8

У Слобожанського заводу Ви зможете купити насос 4К-8, 4к-8а та 4к-8б зі складського резерву або підібрати аналоги 4к8. Підготовлене, випробуване насосне обладнання із заводськими параметрами та гарантією. Ми проводимо ремонт будь-якої складності та запчастини. Гарантуємо найкращу ціну в Україні, швидку доставку та заводську надійність.

Ремонт та запчастини

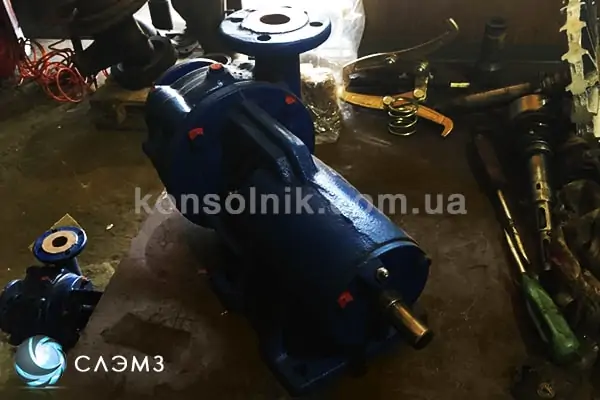

Якщо у Вас немає можливості купити сучасний аналог, допоможемо з ремонтом насоса 4К-8 та виготовленням дефіцитних запчастин – робочих коліс. Ремонтні цехи із сучасним обладнанням у Харкові, Запоріжжі, Києві. Робочі колеса 4К-8 з точною обробкою та балансуванням, гарантія на всі деталі та ремонтні роботи.
