Определение

Насос 4К-8 – промышленный стационарный консольный электронасос для перекачки воды температурой не выше 105 °С. Подача — 100 м3. Подъем — 50 м.в.ст. Применяется для подачи небольших объемов технической воды, водоснабжения коммунальных, сельскохозяйственных и промышленных объектов. Самовсасывание отсутствует.
Конструкция центробежного агрегата — насосная часть 4к8, рама (станина или плита), асинхронный электродвигатель 30 кВт и комплект полумуфт МУВП.

  • 4К-8 электронасос консольный центробежный

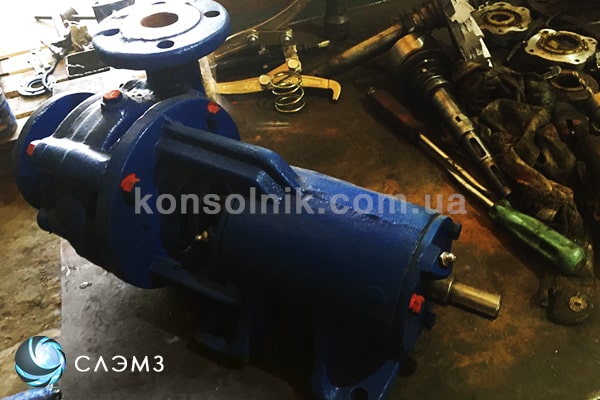

  • Насос 4к-8 после ремонта
  • Насос 4К8, 4к-8а и 4к-8б горизонтальный для перекачки воды

Технические характеристики

Материал улитки и рабочего колеса насоса 4К-8 – чугун СЧ20, вал – сталь. Соединяется с электродвигателем через втулочно-пальцевую муфту. 4КМ-8 – моноблочный насос с более компактными размерами и фланцевым соединением. Таблица технических характеристик.

Насос Q, м³/ч Н, м Давление на выходе, кгс/см² Р электродвигателя, кВт N, об/мин Р насоса, кВт КПД, % Ø рабочего колеса, мм Утечка, л/ч Кавит. Запас, м
4К-8 100 50 ≤3,5 30 3000 18,9 70 205 ≤2 4,5
4КМ-8 ≤4,5 19,6

Требования к жидкости

В таблице характеристик рабочей жидкости указаны параметры для чистой технической воды, перекачиваемой консольными насосами (по спецзаказу до 105°C).

Маркировка % примесей по массе Размер включений, мм t max, °C Плот-ть, кг/м³ Max вязк-ть, сСт
Сальниковое уплотнение Двойное сальниковое
4к-8; 4к-8а; 4к-8б 0,2 ≤2 ≤85 ≤105 1000 36

Габаритные размеры и вес

Чертеж из технического паспорта насосного агрегата 4К-8 на раме с электродвигателем. Таблица габаритно-присоединительных и монтажных размеров.Габаритные размеры насоса 4К-8 из паспорта

Насос LхBхH, мм Вес, т l1 l2 l3 l4 B B1 B2 B3 H1 h
Насос агрегат
4к8 1360x320x535 0,090 0,306 100 280 750 1055 525 460 475 410 535 300

Размеры патрубков

Чертеж и диаметры нагнетательного и напорного патрубков консольного насоса 4К-8. Количество и диаметры крепежных отверстий для монтажа ответных фланцев.
Чертеж патрубков из паспорта насоса 4К-8

Марка насоса Всасывающий патрубок Напорный патрубок
D D1 d n D3 D4 d2 n1
4 К-8 100 205 170 18 4 70 205 180 18 4

Взаимозаменяемость и аналоги

Модернизации по годам выпуска и новые маркировки насосов 4к-8:

  • 1982 – 1990 – К90/55, КМ90/55
  • С 1990 — К100-65-200, КМ100-65-200

Присоединительные и крепежные и размеры электронасосов, направления вращения крыльчаток отличаются. Запчасти не взаимозаменяемы. Перед заменой желательно сверить основные размеры.

Купить насос 4К-8

У Слобожанского завода Вы сможете купить насос 4К-8, 4к-8а и 4к-8б из складского резерва или подобрать аналоги 4к8. Подготовленное, испытанное насосное оборудование с заводскими параметрами и гарантией. Мы производим ремонт любой сложности и запчасти. Гарантируем лучшую цену в Украине, быструю доставку и заводскую надежность.

Ремонт и запчасти

Если у Вас нет возможности купить современный аналог, поможем с ремонтом насоса 4К-8 и изготовлением дефицитных запчастей – рабочих колес. Ремонтные цеха с современным оборудованием в Харькове, Запорожье, Киеве. Рабочие колеса 4К-8 с точной обработкой и балансировкой, гарантия на все детали и ремонтные работы.

  • Ремонт насоса 4К8
  • Рабочее колесо насоса 4К-8

.

    ×

      ×
