| Q м³/год | 75 |
| Напір, м | 70 |
| Р, кВт | 18,5/22 |
| N, об/хвил | 3000 |
| ККД, % | 55 |
| Самовсмоктування, м | <7 |
| Витік см³/год | <50 |
Проконсультуємо по цінам та характеристикам.
Організуємо швидке відвантаження.
Купити насос СЦН 75/70 із заводською якістю, гарантією та надійним мотором на «Слобожанському заводі» та нові СЦН-75/70 від виробника за заводською ціною.
Технічні характеристики насоса СЦН 75/70

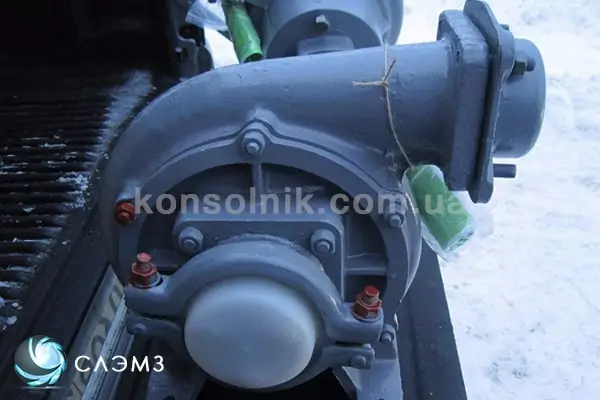

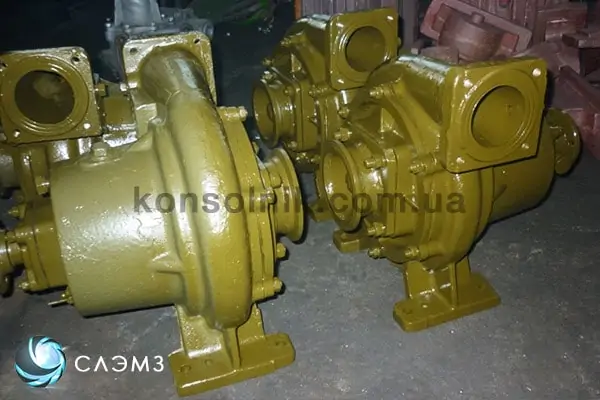

СЦН 75/70 – самовсмоктувальний відцентрово-вихровий насос для перекачування бензину, дизпалива, гасу, спирту та питної води. Двоступінчастий, горизонтальний. Насос правого обертання найчастіше ставляться на бензовози, автоцистерни, де працюють від валу відбору потужності, насос лівого обертання найчастіше монтується на агрегат АСЦН 75-70 з електродвигуном 18,5 та 22 кВт. Корпус та робоче колесо вихрової частини – алюмінієве, відцентрової частини – чавунне.
Характеристики робочої рідини
Паливні насоси СЦН 75/70 перекачують світлі нафтопродукти, чисту воду та спирт без домішок. Таблиця з мінімальними та максимальними характеристиками робочої рідини.
| t, °C | р, кг/м³ | В’язкість, м²/с | |
| min | max | ||
| – 40 – + 50 | ≤ 1000 | ≤ 2*10-6 | |
Габаритно-приєднувальні розміри
Настановні креслення з паспорта бензинового насоса СЦН 75/70 та таблиця з габаритними розмірами.
| Марка | LxBxH | L1 | L2 | L3 | h | m, кг |
| СЦН 75/70 | 558х398х410 | 268 | 170 | 146 | 98 | 53 |
Креслення насосного агрегату АСЦН 75/70
Приєднувальне креслення та таблиця з монтажними розмірами насоса для бензину на рамі з двигуном.
| Марка | LxBxH | L1 | L2 | L3 | m, кг |
| АСЦН 75/70 | 1500х404х695 | 980 | 620 | 370 | 380 |
Креслення та розміри патрубків насоса
Діаметр всмоктувального та напірного патрубка СЦН 75/70 та кріпильних отворів.
| Патрубок | D1 | D2 | D3 | D4 | D5 | d | L | В |
| Всмоктуючий | 80 | 94 | 110 | 128 | 190 | 18 | 150 | |
| Нагнітаючий | 70 | 84 | 100 | 114 | 130 | 14 | 125 | |
Робочий інтервал та робоча точка насоса СЦН 75/70
Графік із технічного паспорта паливного насоса для бензовозу. Графік залежності подачі та тиску. Підбір робочої точки, робочого інтервалу та максимального ККД.
Підбір насоса СЦН за ціною та надійністю
Насоси для палива російського виробництва зі складу проходять професійну підготовку на Слобожанському заводі. За надійністю не поступаються новим заводським. Ціна СЦН 75/70 заводського – дилерська, ціна насоса із зберігання – максимально низька в Україні. Ми здійснюємо всі види ремонту та технічного обслуговування, підберемо будь-які запчастини для насоса СЦН 75-70 – корпуси, робочі колеса, надійні торцеві ущільнення. Не економимо на якості вибухозахищених двигунів – тільки перевірені і надійні.
Купити СЦН 75/70 в Україні
Зверніться до спеціаліста «Слобожанського заводу». Ми допоможемо підібрати та купити насос СЦН 75/70 максимально швидко та дешево із заводською гарантією та бездоганною надійністю. Безпека співпраці із заводом – гарантія, наявність 100% запчастин до паливних насосів на бензовоз, ремонт у найближчому сервісному центрі, детальні технічні консультації.
Якщо вас цікавить одноступінчастий паливний насос, Ви можете ознайомитись з насосом СВН-80.
