| Характеристики | Насос СЦН 75/70 |
| Q м³/час | 75 |
| Напор, м | 70 |
| Р, кВТ | 18,5/22 |
| N, об/мин | 3000 |
| КПД, % | 55 |
| Самовсасывание, м | <7 |
| Утечка см³/ч | <50 |
Проконсультируем по ценам и характеристикам.
Организуем быструю отгрузку.
Купить насос СЦН 75/70 по заводской цене, качеством производителя, гарантией, паспортом и надежным мотором на «Слобожанском заводе», ремкомплекты, сделать ремонт.
Технические характеристики насоса СЦН 75/70
Насос СЦН 75/70 – самовсасывающий центробежно-вихревой для перекачки бензина, дизтоплива, керосина, спирта и питьевой воды. Двухступенчатый, горизонтальный. Устройство правого вращения чаще ставятся на бензовозы, автоцистерны, где работают от вала отбора мощности, левого вращения чаще монтируется на агрегат АСЦН 75-70 с электродвигателем 18,5 и 22 кВт. Корпус и рабочее колесо вихревой части – алюминиевое, центробежной части – чугунное.
Характеристики жидкости
Топливный насос СЦН 75/70 перекачивают светлые нефтепродукты, чистую воду и спирт без примесей. Таблица с минимальными и максимальными характеристиками перекачиваемой жидкости.
| t, °C | р, кг/м³ | Вязкость, м²/с | |
| min | max | ||
| — 40 — + 50 | ≤ 1000 | ≤ 2*10-6 | |
Габаритно-присоединительные размеры из паспорта
Установочные чертежи из паспорта бензинового насоса СЦН 75/70 и таблица с габаритными размерами.
| Размеры, мм | Насос СЦН 75/70 | Вес, кг |
| LxBxH | 558х398х410 | 53 |
| L1 | 268 | |
| L2 | 170 | |
| L3 | 146 | |
| h | 98 |
Чертеж насосного агрегата АСЦН 75/70
Присоединительный чертеж и таблица с монтажными габаритами агрегата для сборки на раме с двигателем.
| Габариты, мм | Насосный агрегат АСЦН 75-70 | Масса, кг |
| LxBxH | 1500х404х695 | 380 |
| L1 | 980 | |
| L2 | 620 | |
| L3 | 370 |
Чертеж и диаметр патрубков
Диаметр всасывающего и напорного патрубка СЦН 75/70 и крепежных отверстий.
| Диаметр, мм | Патрубки СЦН 75-70 | |
| Всасывающий | Нагнетающий | |
| D1 | 80 | 70 |
| D2 | 94 | 84 |
| D3 | 110 | 100 |
| D4 | 128 | 114 |
| D5 | 190 | 130 |
| d | 18 | 14 |
| L | 150 | 125 |
| В | ||
Гидравлические характеристики насоса СЦН 75/70
График гидравлических характеристик из технического паспорта. Зависимость подачи и давления для подбора рабочей точки, оптимального интервала и максимального КПД.
Устройство

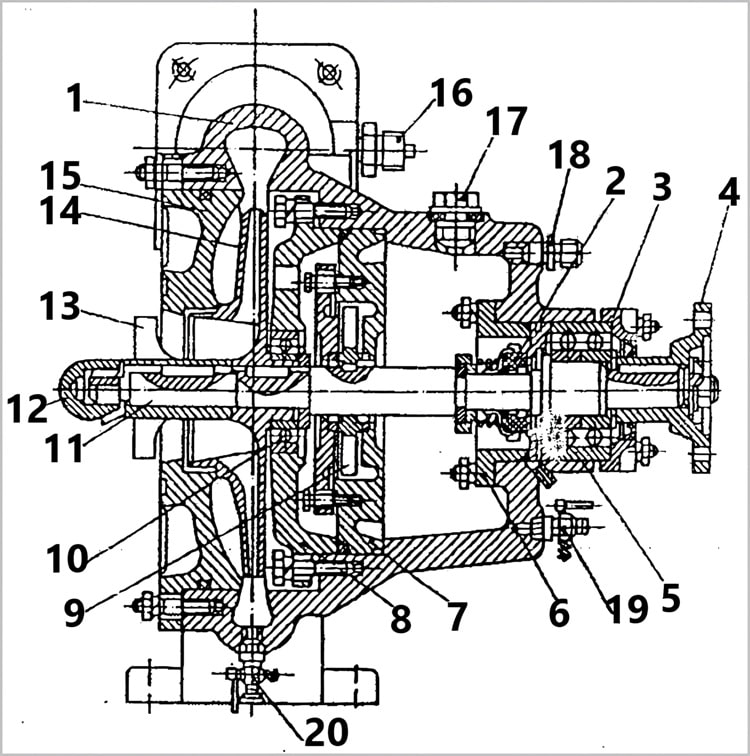

Схема разборки, запчасти и устройство насоса СЦН 75/70:
- Корпус;
- Кольцо;
- Крышка;
- Фланец;
- Шарикоподшипник радиальноупорный;
- Стакан
- Вихревая секция;
- Опора;
- Вихревое колесо;
- Шарикоподшипник;
- Вал;
- Колпачковая гайка;
- Пропеллерная крыльчатка;
- Центробежное колесо;
- Крышка всасывания;
- Штуцер моновакууметра;
- Пробка;
- Штуцер эвакуации воздуха;
- 20 — Сливные краники.
Цена насоса СЦН 75/70
Изделие складского хранения из резерва проходят профессиональную подготовку на «Слобожанском заводе». По надежности не уступают новым заводским. Цена насоса СЦН 75/70 заводского – дилерская, цена подготовленного с хранения – максимально низкая в Украине. Не экономим на качестве взрывозащищенных двигателей – только самые проверенные и надежные.
Ремонт и ремкомплекты
Мы осуществляем все виды ремонта и технического обслуживания, подберем любые ремкомплекты и запчасти СЦН 75-70:
- ремонт корпуса, токарные работы;
- реставрация посадочных мест под подшипники;
- производство ремклмплектов — крыльчаток, надежных торцевых уплотнений, прокладок;
- крупноузловая сборка и агрегатирование, испытания.
Купить СЦН 75/70 в Украине
Свяжитесь со специалистом «Слобожанского завода». Мы поможем подобрать и купить насос СЦН 75/70 максимально быстро и дешево с заводской гарантией и безупречной надежностью. Безопасность сотрудничества с заводом – гарантия, наличие 100% запчастей к топливным насосам СЦН 75-70 на бензовоз, ремонт в ближайшем сервисном центре, подробные технические консультации.
Если вас интересует одноступенчатое топливное устройство, Вы можете ознакомиться с насосом СВН-80.
