Трубопроводная запорная арматура к насосу

Насосная арматура – запорные, предохранительные, регулирующие устройства для обвязки промышленных насосных станций и установок. Назначение – защита центробежных насосов, регулирование давления в трубопроводах и перекрытие потока жидкости. Основные виды трубопроводной арматуры для насосов:

  • Задвижки и обратные клапаны
  • Затворы, вентили и заслонки
  • Краны и фитинги

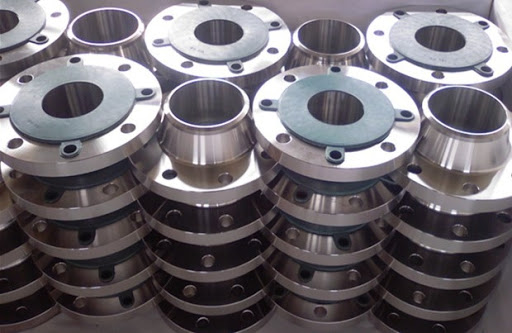

  • Фланцы и приводы
  • Заглушки и конденсатоотводчики

Применение – коммунальный сектор, водоснабжение и канализация, котельные, полив, маслопроводы, газопроводы, нефтепроводы.

У Слобожанского завода Вы сможете купить трубопроводную насосную арматуру с диаметром Ду – от 15 до 2000 мм, материальное исполнение – чугунная, стальная, бронзовая, под давление трубопровода Ру – от 2,5 до 63 Бар.

Задвижки

Каталог для подбора напорных и нагнетательных задвижек для центробежных насосов из чугуна и нержавеющей стали. Клиновые, дисковые, параллельные, с ручным управлением, с электроприводом или под редуктор.

Тип задвижки Характеристики запорной арматуры для насоса
Давление, Бар Материальное исполнение Запираемая жидкость Max t, °С
Корпус уплотнение
30ч930бр 2,5 Чугун бронза вода 115
30ч925бр 100
30кч70бр 4 Бензин, нефтепродукты
30ч6бр
30ч906бр
10 Пар, вода 225
30ч915бр 100
30ч47бк 6/10 Без колец Нефтепродукты, газ
30ч39р
30ч939р
16 Резина Пар, вода, газ нефтепродукты 130-150
30с41нж
30с541нж
30с941нж
Сталь нержавеющая Сталь марки 25Л 425
30с64нж
30с964нж
30с564нж
25
30с99нж
30с927нж 300
30с15нж
30с915нж
40 425
30с76нж 63 450

Распространенные диаметры задвижек для насосов:

Обратные клапаны

Подбор обратных клапанов на водяные насосы:

  • Материальное исполнение – чугун, сталь, нержавейка, латунь
  • Давление Ру – от 2,5 до 63 Мпа
  • Диаметр трубопровода Ду – 15-800 мм
  • Крепление – фланцевое, под приварку, межфланцевое, муфтовое, резьбовое
  • Типы – подъемные, поворотные, приемный с сеткой, канализационные, водопроводные
  • Температура – от 50 до 600 °С

Маркировки обратных клапанов: 16ч6бр, 16ч3п, 16ч3р, 16ч6п, 16кч9п, 16кч9нж, 16с10нж, 19ч21бр, 19с16нж, 19c53нж, 19нж11бк, 19нж63бк, 19с38нж, 16ч42р

Вентили

Вентили для регулирования, открытия и перекрытия потока рабочей жидкости на входе и выходе из насоса.

Технические характеристики вентиля для насоса Показатель
Диаметр, Ду, мм 6-400
Давление, Ру, кгс/см² 10-160
Max. t°C 570
Строительная длина, мм 120-850
Геометрия корпуса
  • Угловой
  • Прямоточный
  • Проходной
  • Смесительный
Назначение
  • Регулирующий
  • Запорный
  • Балансировочный
  • Запорно-регулирующий
Управление
  • Ручное
  • Гидравлическое
  • Электрическое
Материал корпуса Сталь, нержавейка, чугун, ковкий чугун, латунь
Крепление Фланцевое/резьбовое
Рабочая среда Вода, газ, пар, аммиак, нефтепродукты

Шаровые краны

Шаровые краны и вентили для насоса – полнопроходные, угловые, проходные, разборные. Под давление от 16 до 63 МПа и температуру до 260°С. Диапазон диаметров от 15 до 500 мм. Тип монтажа – фланцевые, муфтовые, под приварку. Материальное исполнение – чугунные, латунные, стальные для перекрытия воды, газа, пара, нефтепродуктов.

Купить арматуру для насосов в Украине

Запорная промышленная арматура трубопроводов диаметром Ду 32, Ду 50, Ду 65У Слобожанского Завода Вы сможете купить регулирующую, предохранительную, запорную трубопроводную арматуру для обвязки насосов:

  • Центробежных, канализационных
  • Питательных, сетевых
  • Погружных, пожарных
  • Дозировочных, масляных
  • Насосных станций высокого давления

Гидравлическая насосная арматура производства Украины, Польши, Турции, Испании, Китая, России. Входной контроль качества и строгий ОТК готовой продукции (испытания, притирка, гидроиспытания). Ремонт трубопроводной арматуры, запчасти и комплектующие. Консультации по монтажу и установке, схемам подключения. Подбор арматуры под конкретную тех задачу с минимальной ценой и заводскими характеристиками.

Цена

Цена трубопроводной арматуры к насосу варьируется от давления, диаметра, формы, типа запорного элемента, класса герметичности, страны-производителя и материала.

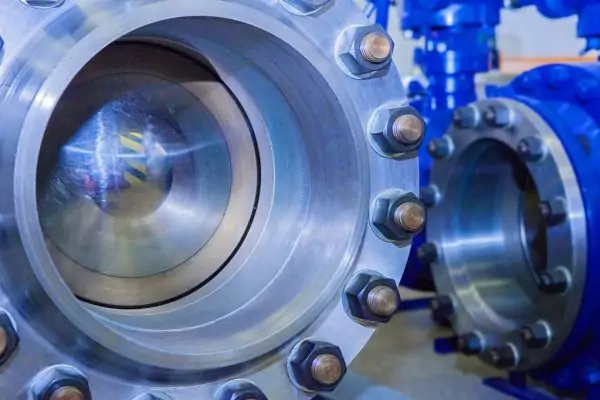

  • Обвязка консольных и центробежных насосов ЦНС
  • Трубопроводная арматура для насосов под давление Ру 2,5, Ру 4, Ру 10, Ру 16, Ру 25, Ру 40, Ру 63
  • Трубопроводная предохранительная и регулирующая арматура
  • Насосная арматура для канализационных станций и водоснабжения

    ×

      ×
