Задвижка – запорная трубопроводная арматура для перекрытия потока жидкости и регулировки производительности и напора центробежного насоса. Запорный элемент – клин или диски. Материал корпуса – чугун, нержавеющая сталь. Условный диаметр прохода Ду – от 15 до 2000 мм. Давление Ру – от 6 до 200 Бар. Максимальная температура запираемой жидкости 600 °С.

Управление задвижкой насоса происходит вручную через маховик (руль, штурвал), электропривод или редуктор. Устанавливаются на всасе перед насосом – нагнетательная, и на выходе – напорная.

Применение

Запуск центробежного насоса происходит при закрытой задвижке, установленной на напорном трубопроводе. При этом насос потребляет минимальную мощность, обеспечивая плавный пуск электродвигателя с минимальной нагрузкой. При наборе насосом необходимого числа оборотов, задвижка постепенно открывается. Перед остановкой насосного агрегата напорная задвижка на насосе перекрывается во избежание гидроудара.

Виды и устройство

Для регулирования нагнетания и напора центробежных насосов для воды, фекальных насосов чаще применяют чугунные, реже стальные задвижки. Засувка управляется вручную маховиком, электроприводом, редуктором. Крепление к магистрали – фланцевое, под приварку, межфланцевое, муфтовое. По типу затворного механизма классифицируются на клиновые (с цельнолитым, обрезиненным или составным клином); параллельные (с одним, двумя дисками, шиберные); баттерфляй.Схема, чертеж и устройство задвижки для насоса

Чертеж, устройство и основные детали задвижки для насоса:

  1. Клин
  2. Корпус
  3. Шток (шпиндель – выдвижной, невыдвижной)
  4. Уплотнение штока
  5. Гранд-букса
  6. Штурвал

Каталог и технические характеристики

Каталог для подбора напорных и нагнетательных задвижек для центробежных насосов. Клиновые, дисковые, параллельные, с ручным управлением, с электроприводом или под редуктор.

Марка задвижки для насоса Технические характеристики
Давление, Бар Материальное исполнение Запираемая жидкость Max t, °С
Корпус уплотнение
30ч930бр 2,5 Чугун бронза вода 115
30ч925бр 100
30кч70бр 4 Бензин, нефтепродукты
30ч6бр
30ч906бр
10 Пар, вода 225
30ч915бр 100
30ч47бк 6/10 Без колец Нефтепродукты, газ
30ч39р
30ч939р
16 Резина Пар, вода, газ нефтепродукты 130-150
30с41нж
30с541нж
30с941нж
Сталь нержавеющая Сталь марки 25Л 425
30с64нж
30с964нж
30с564нж
25
30с99нж
30с927нж 300
30с15нж
30с915нж
40 425
30с76нж 63 450

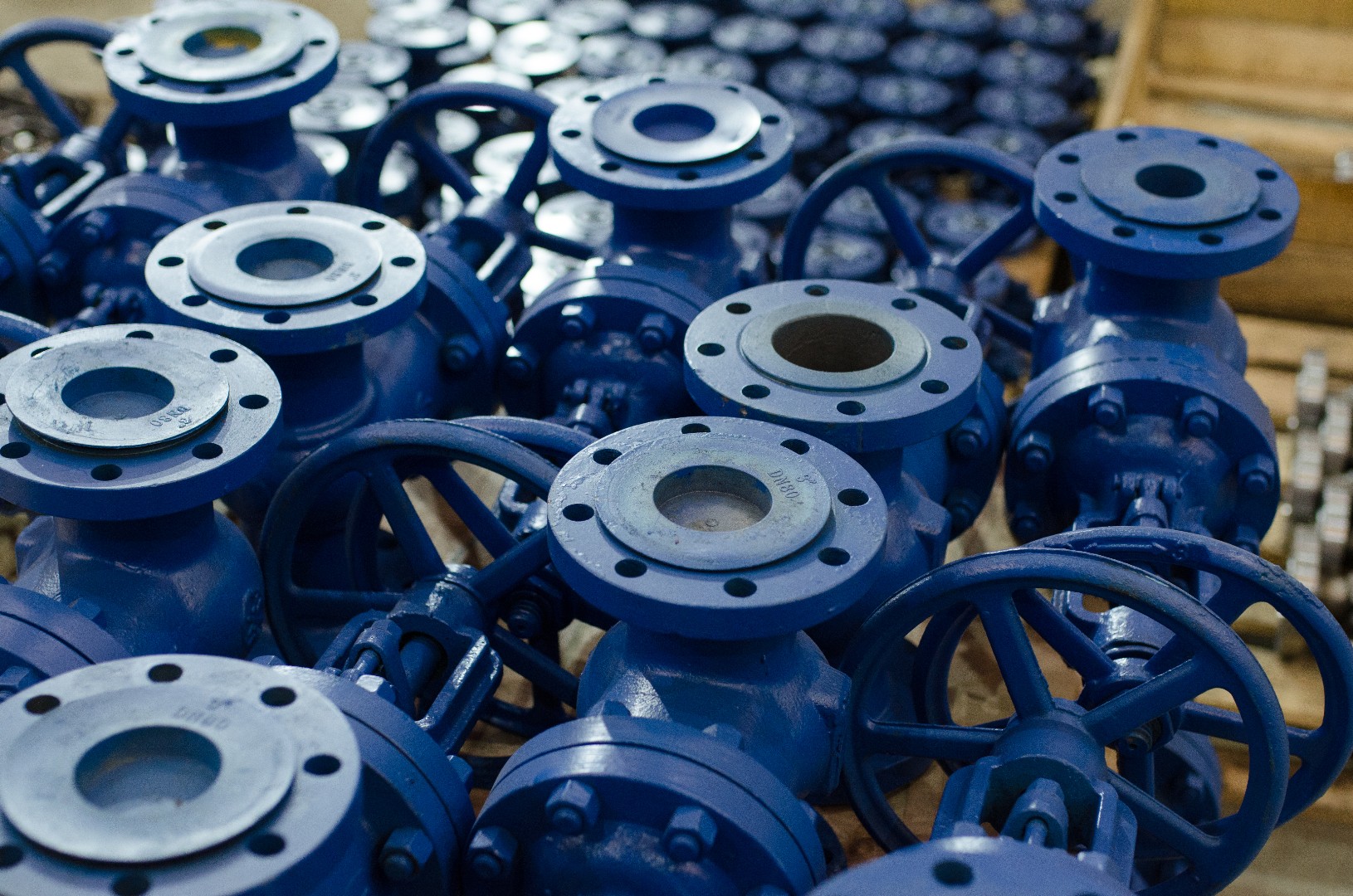

Купить задвижку к насосу в Украине

У Слобожанского завода Вы сможете купить задвижку к насосам центробежного типа К, ВК, СМ, СД, Д, ЦНС, ЦН, АНС, СЦЛ. Широкий выбор производителей и цен – Украина, Испания, Италия, Польша, Китай, Россия. Все задвижки проходят строгий входной контроль. Осуществляем ремонт, притирку, гидроиспытания. Гарантия минимальной цены при сохранении паспортных характеристик.

У нас Вы сможете подобрать запорную, регулирующую и предохранительную трубопроводную арматуру для обвязки насоса – обратные клапаны, вентили, краны, фланцы; шкафы управления и контроллеры.

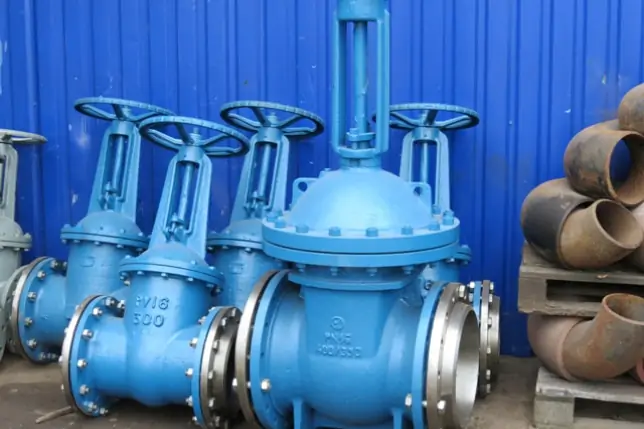

  • Задвижки магистральных насосов

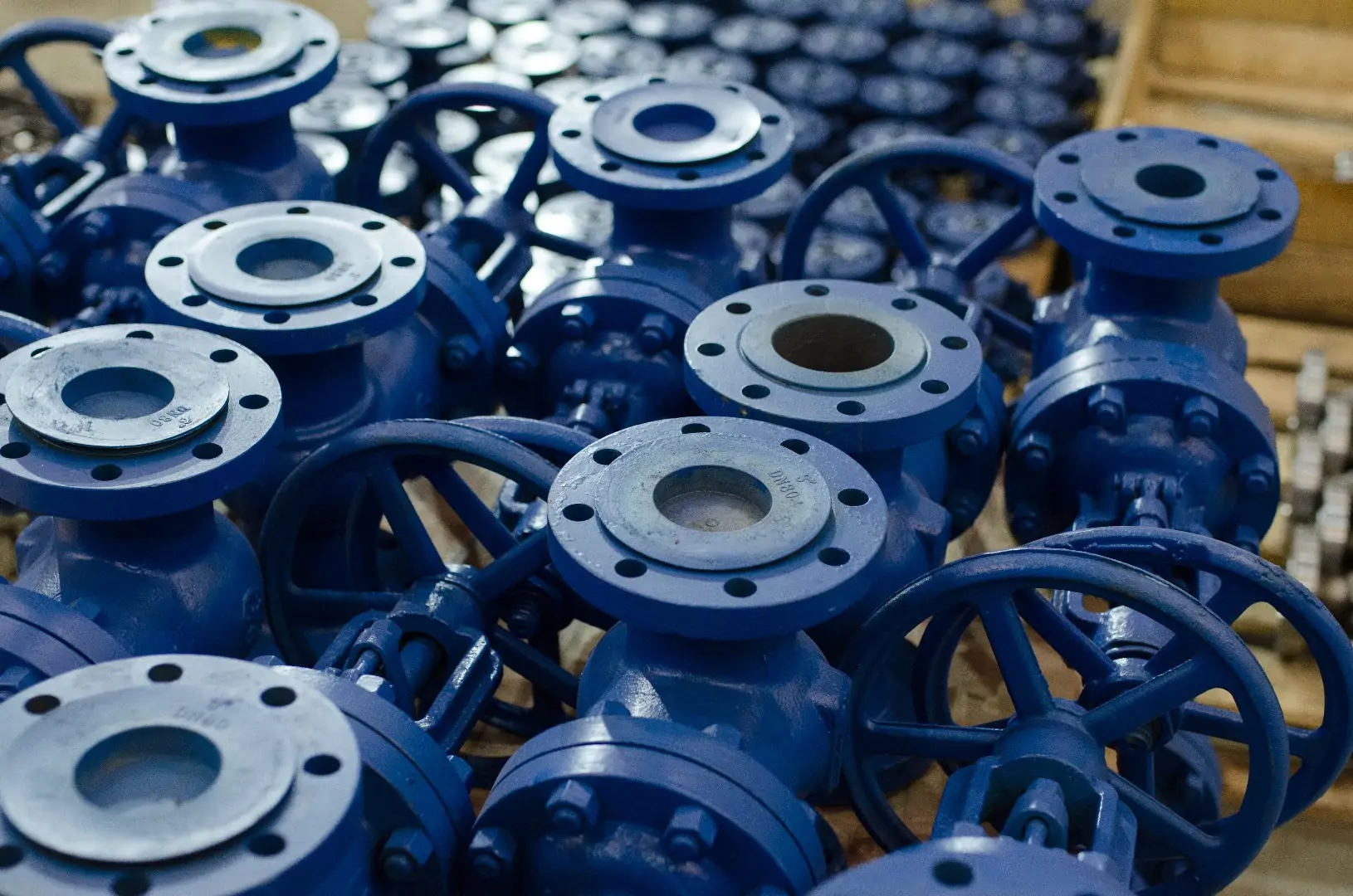

  • Задвижки для снижения нагрузки на насос
  • Задвижки для объемного и дренажного насоса
  • Задвижки на нагнетании циркуляционных и пожарных насосов

    ×

      ×
