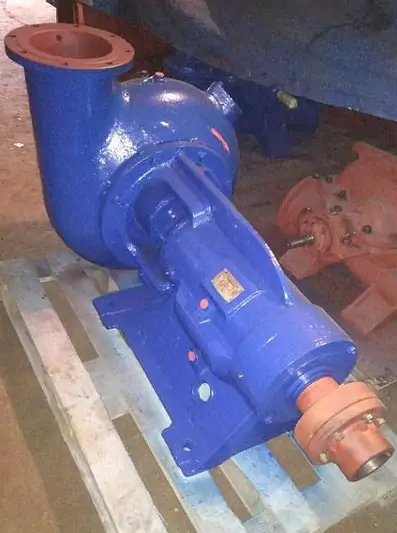

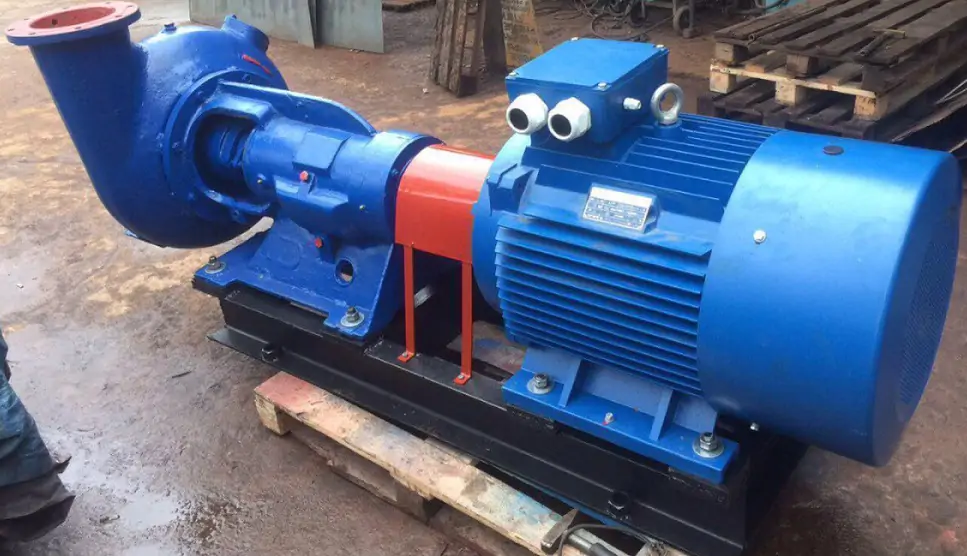

Насосы КФС – фекальные центробежные электронасосы для перекачки грязной воды, канализационных и сточных масс. Исполнение – консольный, горизонтальный, одноступенчатый. Рабочее колесо – одностороннего входа. Вращение вала – по часовой стрелке (со стороны электропривода). Подача – от 100 до 800 м³/ч, напор – от 10 до 70 м. Взаимозаменяемые аналоги – насосы СД, КТС, КСБ, ФГ. Уплотнение вала – сальниковое (торцовое под заказ). Производитель – Украина.
Технические характеристики
Каталог и таблица технических характеристик насосов КФС: подача, напор, мощность двигателя и обороты, аналоги.
Маркировка | Технические характеристики насосов КФС | |||||
Подача, м³/ч | Напор, м | Мощность/обороты двигателя, кВт/об | Высота всасывания, м | КПД, % | Аналоги по параметрам | |
КФС 100-40 | 100 | 40 | 30/1500 | 7 | 62 | ФГ 75/38 |
КФС 160-10 | 160 | 10 | 11/1000 | 6 | ФГ 144/10,5; СД 160-10 | |
КФС 160-45 | 45 | 37/1500 | ФГ 144/45; СД 160-40 | |||
КФС 250-10 | 250 | 10 | 15/750 | 7 | 60 | |
КФС 250-20 | 20 | 30/1000 | СД 250/22,5 | |||
КФС 250-63 | 63 | 75/1500 | 5,5 | СД 250/63 | ||
КФС 315-16 | 315 | 16 | 30/1000 | 6,5 | КТС 330-15 | |
КФС 315-45 | 45 | 75/1500 | 0,5 | КТС 350-45 | ||
КФС 340-70 | 340 | 70 | 132/1500 | 5,5 | ||
КФС 400-20 | 400 | 20 | 45/1000 | КТС 420-18 | ||
КФС 500-20 | 500 | 55/1000 | 4,5 | КТС 510-21 | ||
КФС 500-40 | 40 | 110/1500 | — | |||
КФС 800-14 | 800 | 14 | 75/1500 | 0,5 | ||
КФС 800-32 | 32 | 132/1500 | СД 800-32 |
Параметры жидкости
Параметры перекачиваемой жидкости для фекальных насосов КФС согласно паспорта.
t, °С | Плотность, кг/м³ | рН | Размер абразивных частиц, мм | Микротвердость, ГПа | Содержание по массе, % |
0-85 | 1050 | 6-8,5 | 5 | 6,5 | 2 |
Маркировка
Расшифровка маркировки фекального насоса КФС:
- К — консольный
- Ф — фекальный
- С — для сахарной промышленности
- 100 — подача
- 40 — напор
Устройство и принцип работы
Чертеж, устройство и перечень запчастей фекального насоса КФС:
- Муфта (вутлочно-пальцевая)
- Вал (сталь 45)
- Стойка
- Корпус (серый чугун СЧ 20)
- Рабочее колесо (серый чугун СЧ 20)
- Крышка всасывания (серый чугун СЧ 20)
Для удобства облуживания во всасывающем патрубке предусмотрен лючок. Кронштейн с валом крепятся к корпусу через фонарь, поэтому сборка и разборка возможна без отсоединения насоса КФС от трубопроводов.

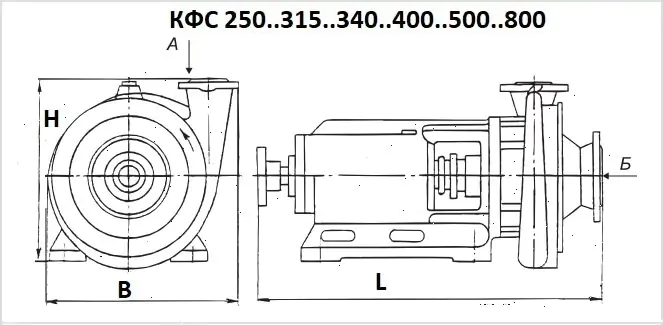

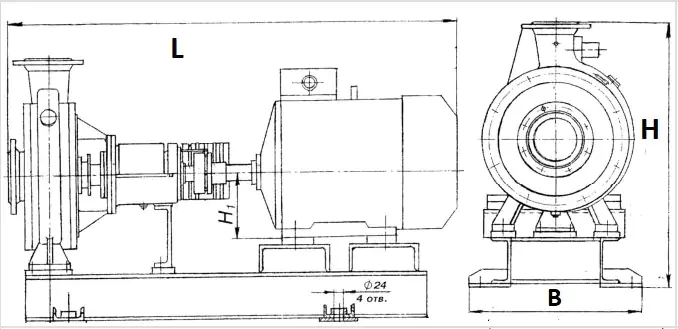

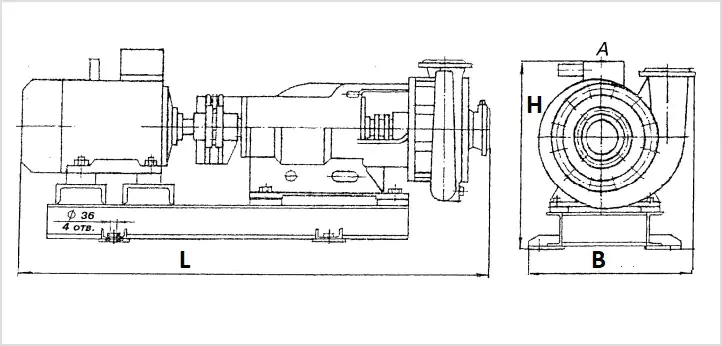

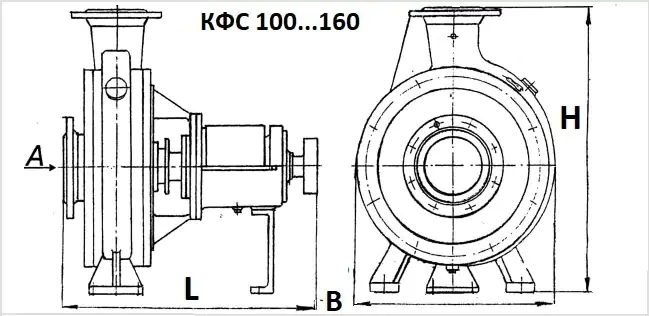

Размеры
Фекальный насос | Габаритные размеры L*B*H, мм | Вес, кг | D рабочего колеса, мм | Диаметр патрубков, мм | |||
Насоса | Агрегата | Насоса | Агрегата | Всасывающий | Напорный | ||
КФС100-40 | 670*520*715 | 1368*580*740 | 230 | 530 | 350 | 150 | 125 |
КФС160-10 | 1295*580*620 | 750 | 320 | ||||
КФС160-45 | 1435*580*810 | 555 | 370 | ||||
КФС250-10 | 1311*748*730 | 2009*738*730 | 480 | 820 | 400 | 225 | 200 |
КФС250-20 | 2116*738*815 | 895 | 410 | ||||
КФС250-63 | 1358*766*730 | 2341*760*880 | 1185 | 430 | 200 | 150 | |
КФС315-16 | 1311*748*730 | 2116*738*815 | 895 | 385 | 225 | 200 | |
КФС315-45 | 1233*730*680 | 2231*735*880 | 1140 | 435 | 200 | 150 | |
КФС340-70 | 1358*766*730 | 2443*760*810 | 1590 | 470 | |||
КФС400-20 | 1311*748*730 | 2231*738*880 | 1080 | 415 | 225 | 200 | |
КФС500-20 | 1110 | 440 | |||||
КФС500-40 | 1358*748*730 | 2375*738*824 | 1275 | 390 | |||
КФС800-14 | 1311*748*730 | 2231*738*880 | 1130 | 330 | |||
КФС800-32 | 1358*748*730 | 2443*780*810 | 1590 | 395 |
