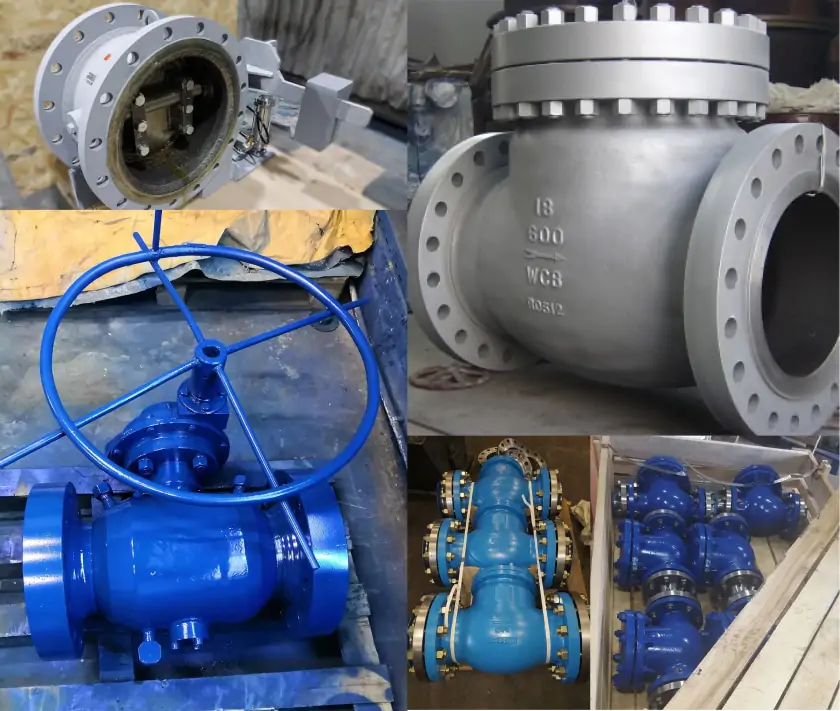

Обратные клапаны к насосам

Обратный клапан – вид запорной предохранительной трубопроводной арматуры для центробежных насосов. Условный диаметр – от 15 до 1000 мм. Под давление магистрали 2,5-63 кгс/см². Материалы корпуса – чугун, сталь, латунь, нержавейка.  Используются для запирания воды, пара, масла, газа, нефтепродуктов, агрессивных сред c температурой до 600 °С. Применяются для защиты насосов центробежных, фекальных, дренажных, дозирующих, масляных, погружных, вакуумных, пожарных, топливных.

Устанавливаются обратные клапаны на воду:

  • Перед насосом – препятствует оттоку рабочей жидкости из насоса, облегчая его повторный запуск
  • После насоса – для предотвращения реверсивного потока жидкости в напорном трубопроводе и поддержания равномерного давления в системе

Технические характеристики и виды

По типу затвора обратные клапаны к насосам делят на:

  • Шаровые
  • Подъемные
  • Поворотные
  • Дисковые
  • Двухстворчатые

По присоединению клапана к трубопроводу насоса:

  • Фланцевые
  • Межфланцевые
  • Муфтовые
  • Приварные
  • Резьбовые


Каталог с техническими характеристиками для подбора обратного клапана для обвязки центробежного насоса для воды, сточных масс, нефтепродуктов.

Обратный клапан к насосу Тип Технические характеристики
Давление Ру, кгс/см² Диаметр Ду, мм Корпус Запираемая среда t, °C
min max
Подъемный 16кч9п 16 32 80 Ковкий чугун вода 225
16кч9нж
16ч6п 200 чугун Пар, вода
16ч6бр
16с10нж 20 сталь Пар, вода, нефтепродукты 425
16ч3р 25 50 чугун Вода, пар 50
16ч3п 225
16кч11р 15 Ковкий чугун вода 50
16б1бк Латунь Пар, вода 225
Поворотный 19ч16бр 10 50 400 Чугун Вода, нефтепродукты, пар, масло
19ч21бр 16 600
19с16нж 16-25 25 400 Сталь Вода, нефть, масло, агрессивная среда 425
19с47нж 40 100 1000
19с53нж 50 200 Вода, нефть, газ
19нж11бк Нержавейка 600
19нж63бк 25 400
19с38нж 63 40 Сталь Вода, нефть, пар, агрессивная среда 425
Приемный с сеткой 16ч42р 2,5 50 400 Чугун Вода 50

Устройство

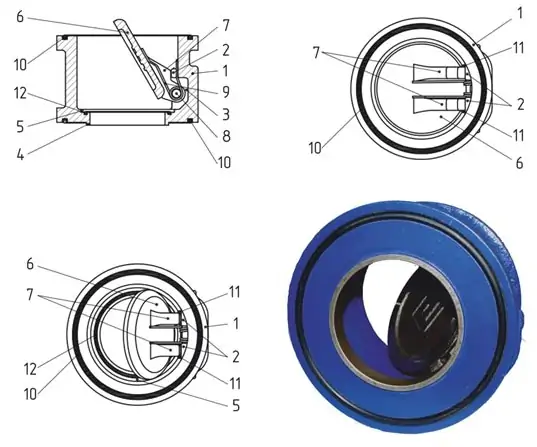

На чертеже основные детали и устройство обратного клапана к насосу:Чертеж и устройство обратного клапана к насосу

  1. Корпус
  2. Упоры
  3. Технологическая полость
  4. Центровочный выступ
  5. Седло
  6. Створки
  7. Проушины
  8. Ось
  9. Пружины
  10. Уплотнение
  11. Прокладка из фторопласта
  12. Уплотнитель

Купить обратный клапан к насосу в Украине

У Слобожанского завода Вы можете купить обратный клапан для насоса – одно и двухстворчатый, тарельчатый, подъемный, поворотный, подпружиненный. Украинского, польского, китайского, словацкого, турецкого, испанского производства.  Вся трубопроводная арматура проходит строгий контроль качества, проверку на стенде. У нас Вы можете заказать и купить другие виды запорной, регулирующей, защитной арматуры для насосов – задвижки, краны, вентили, фланцы, затворы.

Цена

Цена обратного клапана насоса будет зависеть от вида арматуры, жидкости, давления, диаметра, страны-производителя, количества и года изготовления. Для уточнения цены, подбора клапана – звоните специалистам.

  • Обратный клапан к насосу захлопка под воду

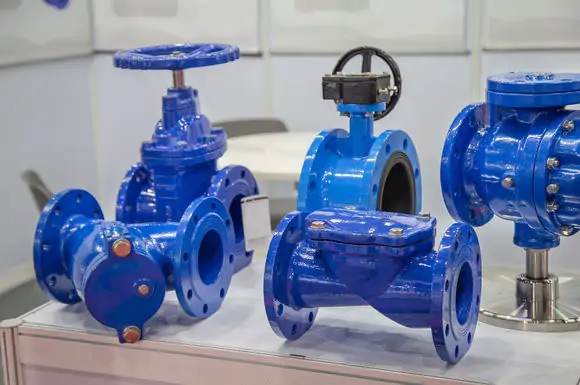

  • Обратный клапан для насоса хлопушка фото

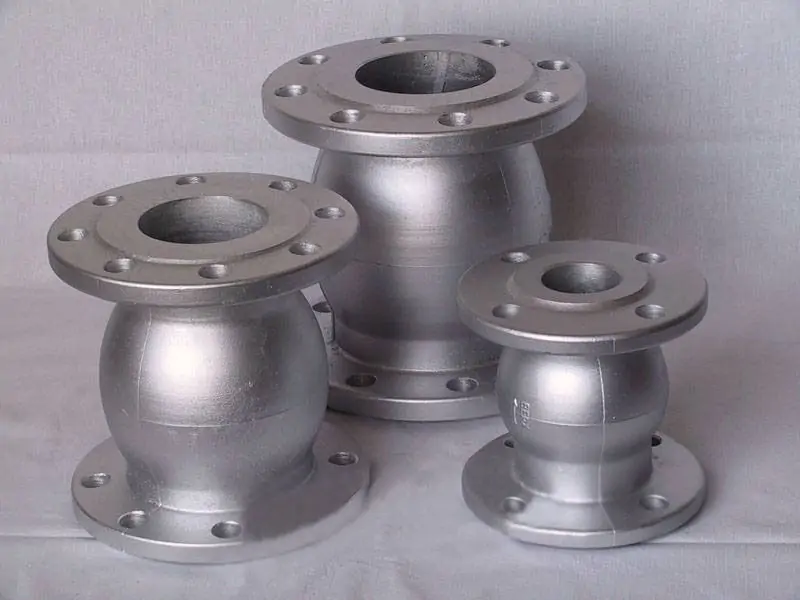

  • Гидравлический обратный клапан промышленный

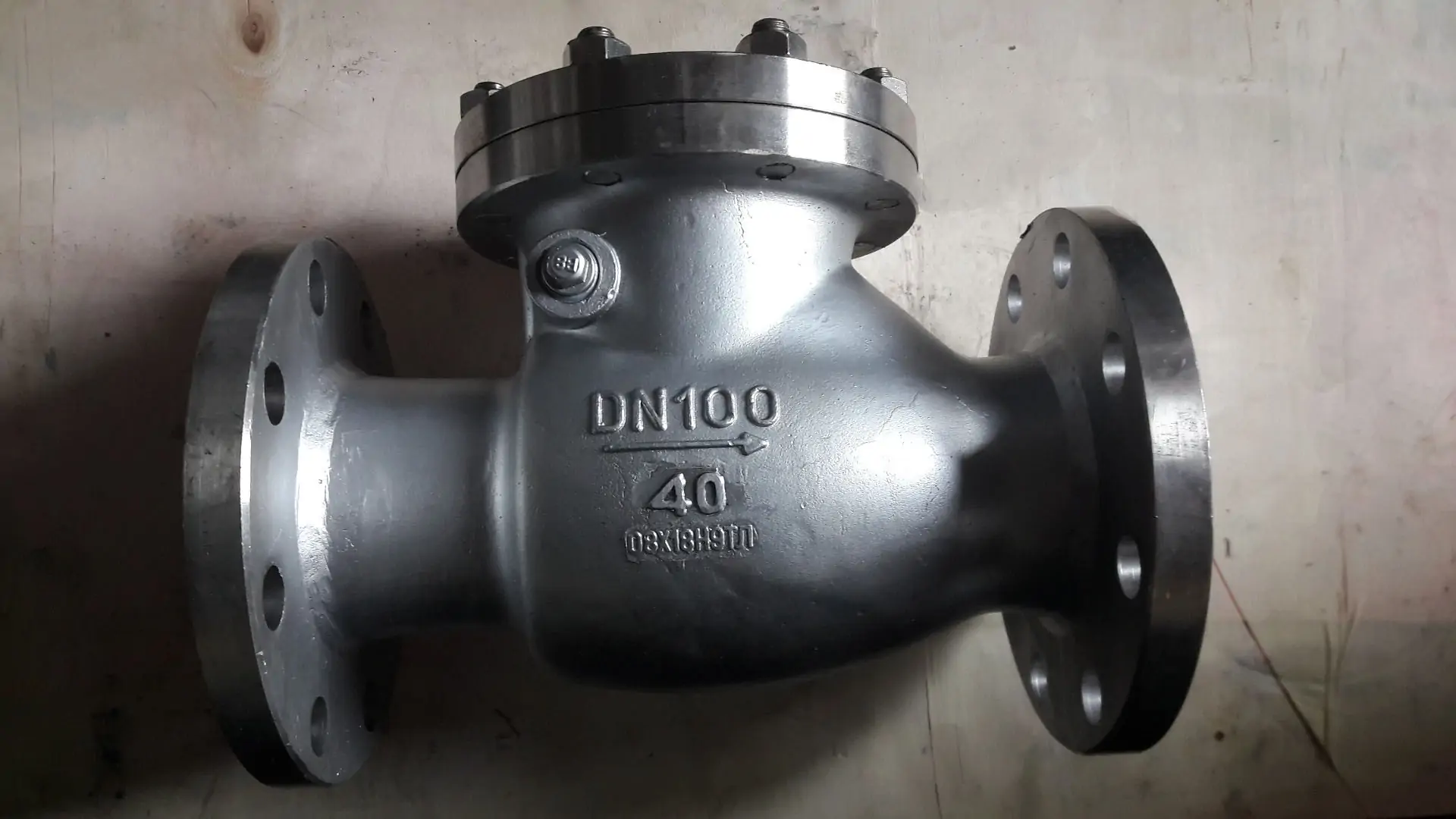

  • Вертикальный обратный клапан водяной
  • Обратный клапан для всасывающего трубопровода насоса

    ×

      ×
