Насос 1Д горизонтальный
Характеристика Значение
Q м³/час 1600
Напор, м 90
Р, кВТ 630
N, об/мин 1500
КПД, % 78
Кавит. запас, м <7,0
Утечка л/час 0,5 … 10

Рассчитаем сроки, цену и немедленно сообщим Вам

Заводские сетевые насосы 1Д1600-90 с рабочим колесом двустороннего входа – «Слобожанский Завод». Подобрать по характеристикам и купить помогут эксперты «СЛЭМЗ».

Технические характеристики насоса 1Д1600-90

Насос 1Д 1600-90 обеспечивает подачу 1600 м³/ч и напор 90 м. Размеры входного и выходного отверстий 485 и 460 мм. В Украине можно купить 1Д1600-90 заводской или насос «с консервации» с возможностью подобрать долговечный двигатель для комплектации агрегата. Срок поставки заводского агрегата 1Д1600-90, 1Д 1600-90а, 1Д1600-90б может занять более месяца. Маркировка до 1982 г. — насос 14НДС.

Таблица паспортных технических характеристик насоса 1Д 1600-90 для воды. Сравнение параметров водяного насоса 1Д1600-90а и 1Д1600-90б с подрезкой рабочего колеса.

Насос Q , м³/час H, м Р, кВТ N, об/мин КПД, % Кавит. запас, м Утечка л/час Вес, кг Диаметр раб. колеса, мм
насоса агрегата
1Д1600-90 1600 90 480 1500 78 <7,0 (0.5…10) (0.05…1)х10-2 1165 3825 540
1Д1600-90а 1450 75 360 75 <7,1 3605 495
1Д1600-90б 1300 63 290 70 <7,2 3465 458
1Д1600-90 1000 40 140 1000 70 <5,0 2890 540
1Д1600-90а 970 34 118 70 <5,1 2580 495
1Д1600-90б 870 30 90 70 <5,2 2450 458

Характеристики рабочей жидкости

Таблица предельно-допустимых показателей воды для двусторонних насосов 1Д1600-90.

Содержание частиц по массе, % Размер частиц, мм Микротвердость, ГПа рН Плотность, кг/м³ Вязкость,м²/с t max, ⁰С
< 0,05 < 0,2 < 6,5 < 8,5 1000 36х10 -6 85

Габаритно-присоединительный чертеж с размерами

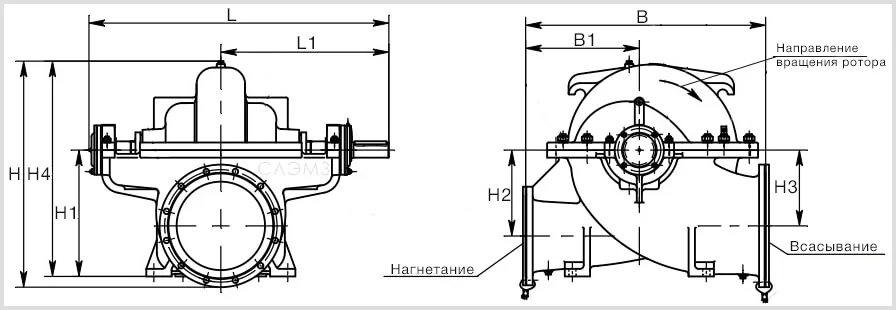

Чертежи габаритно-присоединительных размеров насоса 1Д1600-90 и агрегата на его базе. Установочные размеры по станине согласно технического паспорта.Габаритные размеры центробежных насосов 1Д1600-90

Насос LxBxH L1 l l1 l2 l3 l4 l5 B1 H1 H2 H3 A1 A2 A3
1Д1600-90 1421x1200x1030 782 710 400 710 450 440 180 600 600 380 300 630 630 360

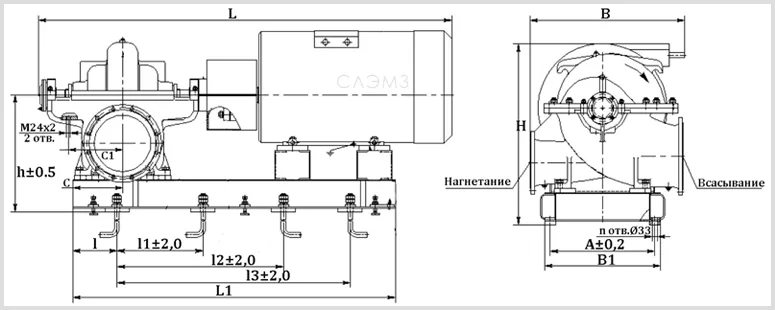

Габаритно-присоединительные размеры агрегатов 1Д 1600-90, 1Д1600-90а и 1Д1600-90б

Двигатель с насосом Мощность эл.двиг., кВт LxBxH L1 L2 L3 L4 L5 B1 B2 H1 H2 H3 H4
1Д1600-90 630 3036x920x1795 2760 1800 782 1650 370 820 1320 1230 280 410 400
1Д1600-90а 500 2936x920x1795 2660 1750 1550
1Д1600-90б 400 2936x920x1795 2660 1750 1550
1Д 1600-90 160 2820x920x1310 2400 1550 1390 794 455 355
1Д 1600-90а 132 2740x920x1260 2300 1450 1315 710 495 315
1Д 1600-90б 110 2695x920x1260 2250 1450 1265 710 495 315

Размеры всасывающего и напорного патрубка

Чертеж с диаметрами патрубков водяного насоса Д, необходимых для изготовления ответных фланцев и монтажа трубопровода.Диаметры и размеры патрубка насоса 1Д 1600-90 и 14НДС

D D1 D2 D3 D4 D5 D6 D7 d d1 d2 n n1
485 445 415 350 460 410 370 300 22 26 35 12 12

Графические характеристики

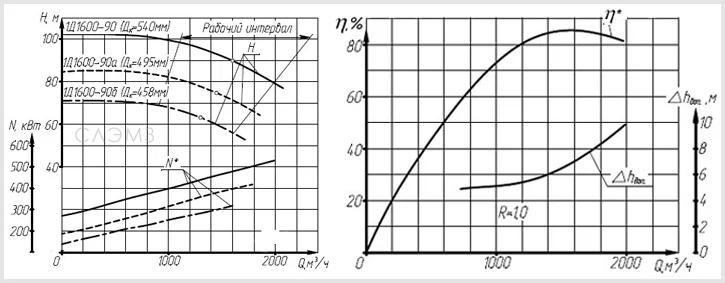

На графике из технического паспорта насоса 1Д1600-90 рабочий интервал и рабочая точка. Также приведены графики рабочих характеристик насосов 1Д1600-90а и 1Д1600-90б.

Графические характеристики насоса 1Д1600-9

Подобрать по цене, надежности и производителю

Аргументы к покупке насоса 1Д 1600-90 у СЛЭМЗ:

  • несколько вариантов цены насоса 1Д1600-90 в зависимости от формы оплаты и года выпуска
  • каждый насос 1Д 1600-90 поставляется с гарантией, проходит испытания на стенде, жесткий ОТК
  • выбор по производителям, редкие и устаревшие модели, ремонт, запчасти и производство по спецзаказу

Купить насос 1Д 1600-90

Купить насос 1Д 1600-90 у Слобожанского завода безопасно и легко. Проверенные насосы и надежные электродвигатели. Отправка с ближайшего склада (Харьков, Запорожье, Киев, Кировоград, Сумы). Гарантия – 12 месяцев. Любые виды ремонта насосов типа Д в наших сервисных центрах, в том числе и восстановление корпуса. 100% запчастей к стандартным и редким моделям насосов 1Д1600-90.

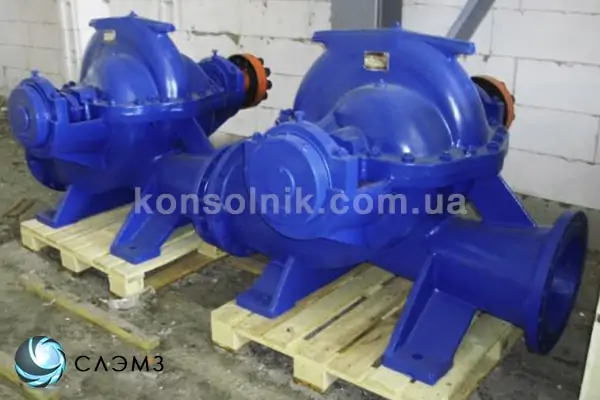

  • Насос 1Д1600-90 для перекачки воды

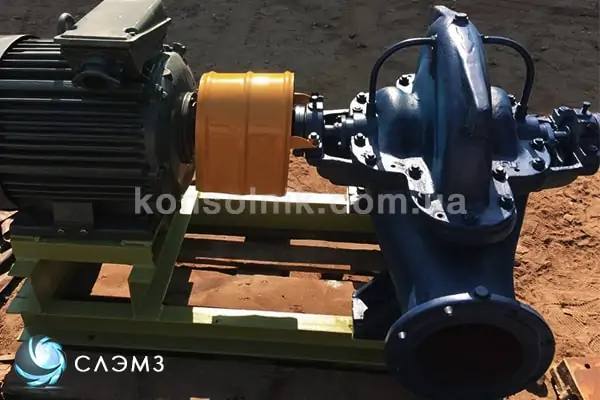

  • Сетевой насос 14НДС или 1Д 1600-90 центробежный

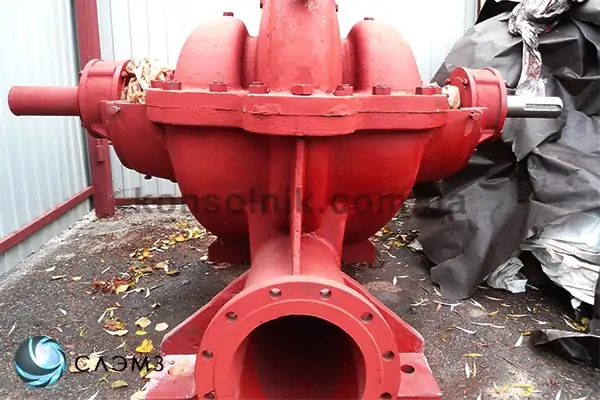

  • Насос 1Д 1600-90 двустороннего входа

Если вас интересует более мощный насос, Вы можете ознакомиться с характеристиками насоса Д2000-21.

    ×

      ×
