Насос 1Д
Характеристика Значение
Q м³/час 320
Напор, м 50
Р, кВТ 75
N, об/мин 3000
КПД, % 82
Кавит. запас, м <6,5
Утечка л/час 0,1 … 2

Рассчитаем сроки, цену и немедленно сообщим Вам

Заводские сетевые насосы 1Д315-50 с рабочим колесом двустороннего входа – «Слобожанский Завод». Подобрать по характеристикам и купить помогут эксперты «СЛЭМЗ».

Технические характеристики насоса 1Д315-50

В Украине встречаются насосы 1Д 315-50 произведенные как украинскими, так и российскими заводами. Могут незначительно отличаться присоединительными размерами, характеристики у украинских и российских 1Д315-50 одинаковые. Маркировка до 1982 г. — 6НДС.

Таблица паспортных технических характеристик насоса 1Д 315-50 для воды. Сравнение параметров водяного насоса 1Д315-50а и Д315-50б с подрезкой рабочего колеса.

Насос Q , м³ /час H, м Р, кВТ N, об/мин КПД, % Кавит. запас, м Утечка л/час Вес, кг Диаметр раб. колеса, мм
насоса агрегата
1Д315-50 315 50 56 3000 82 6,5 0,1 … 2 (0.01…0.2)х102 190 788 215
1Д315-50а 300 42 42 650 200
1Д315-50б 250 36 33 554 175

Характеристики рабочей жидкости

Таблица предельно-допустимых показателей воды для двусторонних насосов 1Д315-50.

Содержание частиц по массе, % Размер частиц, мм Микротвердость, ГПа рН Плотность, кг/м³ Вязкость,м²/с t max, ⁰С
< 0,05 < 0,2 < 6,5 < 8,5 1000 36х10 -6 85

Габаритно-присоединительный чертеж с размерами

Чертежи габаритно-присоединительных размеров насоса 1Д315-50 и агрегата на его базе. Установочные размеры по станине согласно технического паспорта.Габаритные размеры насоса 1Д 315-50 и чертеж из паспорта

Насос LxBxH L1 l l1 l2 l3 l4 l5 B1 H1 H2 H3 A1 A2 A3
1Д315-50 766x600x520 420 335 165 370 220 250 100 300 290 170 170 480 270 200

Габаритно-присоединительные размеры насоса 1Д315-50, 1Д315-50а и 1Д315-50б с двигателем

Типоразмер агрегата LxBxH L1 l l3 B1 A h c c1 n
1Д315-50 1707x600x890 1325 190 890 470 400 510 190 180 4
1Д315-50а 1607x600x805 1255 840 440 370 495
1Д315-50б 1553x600x785 1235 820 360 300 500

Размеры всасывающего и напорного патрубка

Чертеж с диаметрами патрубков водяного насоса Д, необходимых для изготовления ответных фланцев и монтажа трубопровода.Диаметры и размеры патрубков насоса 1Д 315 50

D D1 D2 D3 D4 D5 D6 D7 d d1 d2 n n1
315 280 258 200 280 240 212 150 18 22 24 8 8

Графические характеристики и рабочая точка

На графике из технического паспорта насоса 1Д315-50 рабочий интервал и рабочая точка. Также приведены графики рабочих характеристик насосов 1Д315-50а и 1Д315-50б.Графические характеристики насоса 1Д315-50

Подобрать по цене, надежности и производителю

Аргументы к покупке насоса 1Д315-50 у СЛЭМЗ:

  • несколько вариантов цены насоса 1Д315-50 в зависимости от формы оплаты и года выпуска
  • каждый насос 1Д 315-50 поставляется с гарантией, проходит испытания на стенде, жесткий ОТК
  • выбор по производителям, редкие и устаревшие модели, ремонт, запчасти и производство по спецзаказу

Купить насос 1Д 315-50

Купить насос 1Д 315-50 у Слобожанского завода безопасно и легко. Проверенные насосы и надежные электродвигатели. Отправка с ближайшего склада (Харьков, Запорожье, Киев, Кировоград, Сумы). Гарантия – 12 месяцев. Любые виды ремонта насосов типа Д в наших сервисных центрах, в том числе и восстановление корпуса. 100% запчастей к стандартным и редким моделям насосов 1Д315-50.

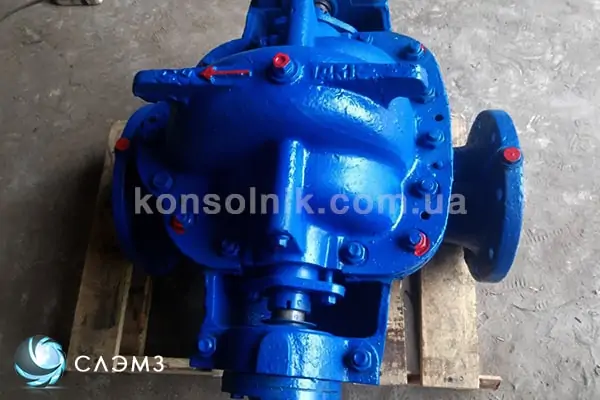

  • Насос 1Д315-50 для перекачки воды
  • Сетевой насос 1Д315-50 центробежный

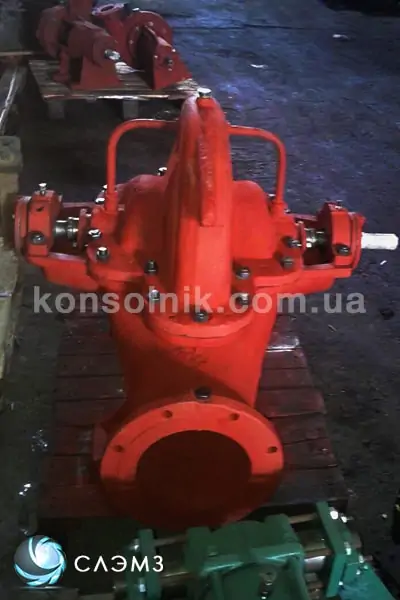

  • Насос 1Д 315-50 двустороннего входа

Если вас интересует насос с большей подачей и напором перейдите к насосу 1Д315-71

    ×

      ×
