Насос Д центробежный горизонтальный
Характеристика Значение
Q м³/час 200
Напор, м 36
Р, кВТ 37
N, об/мин 1500
КПД, % 74
Кавит. запас, м <4,3
Утечка л/час 0,1 … 2
Рассчитаем сроки, цену и немедленно сообщим Вам

Заводские сетевые насосы Д200-36 с рабочим колесом двустороннего входа – «Слобожанский Завод». Подобрать по характеристикам и купить помогут эксперты «СЛЭМЗ».

Технические характеристики насоса Д200-36

Двусторонний насос Д 200-36 – самый маломощный из линейки двусторонних насосов. Обеспечивает быстродействие 200 м³/ч и давление 36 метров. Электропривод – двигатель 37 кВт или 30 кВт в зависимости от обточки крыльчатки. Производители насоса Д200-36 – Украина, Россия. Маркировка до 1982 г. — 4НДВ.

Таблица паспортных технических характеристик насоса Д 200-36 для воды. Сравнение параметров водяного насоса Д200-36а и Д200-36б с подрезкой рабочего колеса.

Насос Q , м³ /час H, м Р, кВТ N, об/мин КПД, % Кавит. запас, м Утечка л/час Вес, кг Диаметр раб. колеса, мм
насоса агрегата
Д200-36 200 36 29 1500 74 4,3 0,1 … 2 240 630 350
Д200-36а 190 30 25 71 5,3 550 320
Д200-36б 180 25 18 66 6 460 300

Характеристики рабочей жидкости

Таблица предельно-допустимых показателей воды для двусторонних насосов Д200-36.

Содержание частиц по массе, % Размер частиц, мм Микротвердость, ГПа рН Плотность, кг/м³ Вязкость, м² /с t max, ⁰С
< 0,05 < 0,2 < 6,5 < 8,5 1000 36х10 -6 85

Габаритно-присоединительный чертеж с размерами

Чертежи габаритно-присоединительных размеров насоса Д200-36 и агрегата на его базе. Установочные размеры по станине согласно технического паспорта.Габаритные размеры насоса Д 200-36 и чертеж из паспорта

Насос LxBxH L1 l l1 l2 l3 l4 l5 B1 H1 H2 H3 A1 A2 A3
Д200-36 830x800x620 458 510 300 340 160 340 160 373 350 224 162 430 260 260

Габаритно-присоединительные размеры насоса Д200-36, Д200-36а и Д200-36б с двигателем

Двигатель с насосом   LxBxH   L1   L2 L3 L4 L5 B1 B2 H1 H2 H3 H4
Д 200-36 1590x570x700 1255 930 458 760 170 490 370 806 190 340 200
Д 200-36а 1523x570x610 1185 860 458 760 170 490 364 806 190 360 180
Д 200-36б 1523x570x610 1150 832 458 760 170 490 364 806 190 360 180

Размеры всасывающего и напорного патрубка

Чертеж с диаметрами патрубков водяного насоса Д, необходимых для изготовления ответных фланцев и монтажа трубопровода.
Диаметры и размеры патрубков насоса Д 200 36

 D  D1  D2  D3  D4  D5  D6  D7  d  d1  d2  n  n1
260 225 202 150 235 200 178 125 18 18 23 8 8

Графические характеристики

На графике из технического паспорта насоса Д200-36 рабочий интервал и рабочая точка. Также приведены графики рабочих характеристик насосов Д200-36а и Д200-36б.

Графические характеристики насоса Д200-36

Подобрать по цене, надежности и производителю

Аргументы к покупке насоса Д200-36 у СЛЭМЗ:

  • несколько вариантов цены насоса Д200-36 в зависимости от формы оплаты и года выпуска
  • каждый насос Д 200-36 поставляется с гарантией, проходит испытания на стенде, жесткий ОТК
  • выбор по производителям, редкие и устаревшие модели, ремонт, запчасти и производство по спецзаказу

Купить насос Д 200-36

Купить насос Д 200-36 у Слобожанского завода безопасно и легко. Проверенные насосы и надежные электродвигатели. Отправка с ближайшего склада (Харьков, Запорожье, Киев, Кировоград, Сумы). Гарантия – 12 месяцев. Любые виды ремонта насосов типа Д в наших сервисных центрах, в том числе и восстановление корпуса. 100% запчастей к стандартным и редким моделям насосов Д200-36.

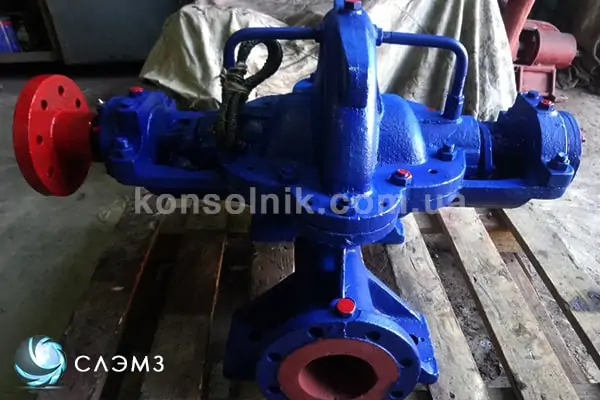

  • Насос Д200-36 для перекачки воды

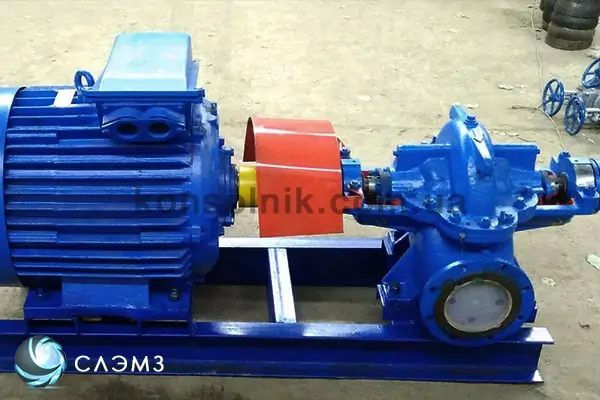

  • Сетевой насос Д200-36 центробежный

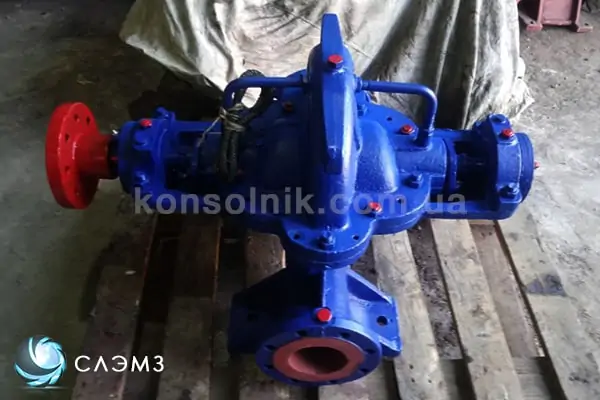

  • Насос Д 200-36 двустороннего входа

Ознакомится с техническими характеристиками насоса Д200-90.

    ×

      ×
