| Характеристика | Значение |
| Q м³/час | 2500 |
| Напор, м | 62 |
| Р, кВТ | 630 |
| N, об/мин | 1000 |
| КПД, % | 88,5 |
| Кавит. запас, м | <6,0 |
| Утечка л/час | 0,5 … 10 |
Рассчитаем сроки, цену и немедленно сообщим Вам
Заводские сетевые насосы Д2500-62 с рабочим колесом двустороннего входа – «Слобожанский Завод». Подобрать по характеристикам и купить помогут эксперты «СЛЭМЗ».
Технические характеристики насоса Д2500-62-2
Насосы Д 2500-62-2 – насосы с высокой производительностью – 2500 м³/ч. Распространены в ЖКХ для водоснабжения, в сельском хозяйстве для мелиорации, в металлургии, теплоэнергетике, горнодобывающей отрасли. Высокую подачу и безукоризненную работу насоса Д2500-62-2 может обеспечить только безотказный двигатель ДАЗО, А4 мощностью 630 кВт. Маркировка до 1982 г. — 18НДС.
Таблица паспортных технических характеристик насоса Д 2500-62 для воды. Сравнение параметров водяного насоса Д2500-62а и Д2500-62б с подрезкой рабочего колеса.
| Насос | Q , м³/час | H, м | Р, кВТ | N, об/мин | КПД, % | Кавит. запас, м | Утечка л/час | m насоса, кг | m агрегата, кг | Диаметр раб. колеса, мм |
| Д2500-62-2 | 2500 | 62 | 463 | 1000 | 88,5 | <6,0 | (0.5…10) (0.05…1)х10-2 | 2700 | 5600 | 675 |
| Д2500-62а-2 | 2300 | 52 | 366 | 86,5 | 2690 | 5200 | 640 | |||
| Д2500-62-2 | 2000 | 34 | 203 | 750 | 88,5 | <4,0 | 2700 | 5500 | 675 |
Характеристики рабочей жидкости
Таблица предельно-допустимых показателей воды для двусторонних насосов Д2500-62.
| Содержание частиц по массе, % | Размер частиц, мм | Микротвердость, ГПа | рН | Плотность, кг/м³ | Вязкость, м²/с | t max, ⁰С |
| < 0,05 | < 0,2 | < 6,5 | < 8,5 | 1000 | 36х10 -6 | 85 |
Габаритно-присоединительный чертеж с размерами
Чертежи габаритно-присоединительных размеров насоса Д2500-62 и агрегата на его базе. Установочные размеры по станине согласно технического паспорта.
| Насос | LxBxH | L1 | L2 | H1 | h | h1 | b | b1 | b2 | b3 |
| Д2500-62-2 | 1850x1670x1420 | 900 | 250 | 850 | 475 | 100 | 770 | 900 | 850 | 250 |
| Типоразмер агрегата | Частота вращения об/мин | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | H | H1 | d |
| Д2500-62-2 | 1000 | 3460 | 1600 | 434 | 1190 | 270 | 330 | 1960 | 1140 | 425 | 600 | 1410 | 400 | m30 |
| 750 | 3410 | 1550 | 410 | 1140 | 210 | 1890 | 1300 | |||||||
| Д2500-62а-2 | 1000 | 3510 | 1650 | 410 | 1240 | 270 | 1960 | 400 | ||||||
| 750 | 3710 | 1550 | 1140 | 210 | 1890 | 355 |
Размеры всасывающего и напорного патрубка
Чертеж с диаметрами патрубков водяного насоса Д, необходимых для изготовления ответных фланцев и монтажа трубопровода.
| D | D1 | D2 | D3 | D4 | D5 | d | d1 | d2 | n | n1 |
| 710 | 580 | 500 | 400 | 650 | 525 | 42 | 33 | 30 | 20 | 20 |

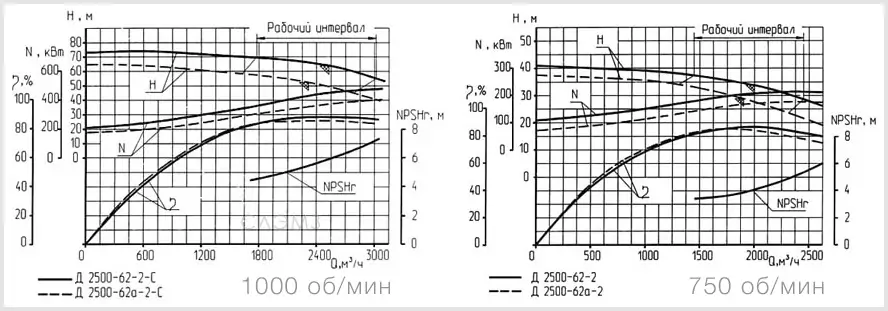

Графические характеристики и рабочая точка
На графике из технического паспорта насоса Д2500-62 рабочий интервал и рабочая точка. Также приведены графики рабочих характеристик насосов Д2500-62а и Д2500-62б.
Подобрать по цене, надежности и производителю
Аргументы к покупке насоса Д2500-62-2 у СЛЭМЗ:
- несколько вариантов цены насоса Д2500-62-2 в зависимости от формы оплаты и года выпуска
- каждый насос Д 2500-62 поставляется с гарантией, проходит испытания на стенде, жесткий ОТК
- выбор по производителям, редкие и устаревшие модели, ремонт, запчасти и производство по спецзаказу
Купить насос Д 2500-62-2
Купить насос Д 2500-62-2 у Слобожанского завода безопасно и легко. Проверенные насосы и надежные электродвигатели. Отправка с ближайшего склада (Харьков, Запорожье, Киев, Кировоград, Сумы). Гарантия – 12 месяцев. Любые виды ремонта насосов типа Д в наших сервисных центрах, в том числе и восстановление корпуса. 100% запчастей к стандартным и редким моделям насосов Д2500-62.
Если вас интересует более мощный насос, Вы можете ознакомиться с характеристиками насоса Д3200-33-2.
