Насос Д двустороннего входа
Характеристика Значение
Q м³/час 630
Напор, м 90
Р, кВТ 250
N, об/мин 1500
КПД, % 77
Кавит. запас, м <5,5
Утечка л/час 0,2 … 7

Рассчитаем сроки, цену и немедленно сообщим Вам

Заводские сетевые насосы Д630-90 с рабочим колесом двустороннего входа – «Слобожанский Завод». Подобрать по характеристикам и купить помогут эксперты «СЛЭМЗ».

Технические характеристики насоса Д630-90

Насос Д 630-90 применяют на водопроводах, тепломагистралях, станциях водоканалов, промышленных предприятиях и селськохозяйственных организациях. Предназначены для перекачки технической воды и подобных по составу жидкостей. Украинские заводы-производители массово выпускают Д 630-90 – надежные насосы по низкой цене. Маркировка до 1982 г. — 8НДВ.

Таблица паспортных технических характеристик насоса Д 630-90 для воды. Сравнение параметров водяного насоса Д630-90а и Д630-90б с подрезкой рабочего колеса.

Насос Q , м 3 /час H, м Р, кВТ N, об/мин КПД, % Кавит. запас, м Утечка л/час Вес, кг
насоса агрегата
Д630-90 630 90 250 1500 77 5,5 0,2 … 7 730 2260
Д630-90а 575 74 200 74 4 2180
Д630-90б 500 65 160 72 4 2055

Характеристики рабочей жидкости

Таблица предельно-допустимых показателей воды для двусторонних насосов Д630-90.

Содержание частиц по массе, % Размер частиц, мм Микротвердость, ГПа рН Плотность, кг/м 3 Вязкость, м 2 /с t max, ⁰С
< 0,05 < 0,2 < 6,5 < 8,5 1000 36х10 -6 85

Габаритно-присоединительный чертеж с размерами

Чертежи габаритно-присоединительных размеров насоса Д630-90 и агрегата на его базе. Установочные размеры по станине согласно технического паспорта. Ознакомиться с характеристиками более компактного насоса 1Д630-90.Габаритные размеры насоса Д630-90 и чертеж из паспорта

Насос LxBxH, мм L1 l l1 l2 l3 l4 B1 H1 H2 H3 d3
Д 630-90 1160х1250х890 640 850 450 500 230 500 648 480 335 243 60k6

Габаритно-присоединительные размеры насоса Д630-90, Д630-90а и Д630-90б с двигателем

Двигатель с насосом LaxBxH, мм l1 l2 l3 B1 A h n
Д 630-90 2580х1250х1260 1960 1360 640 930 794 760 6
Д 630-90а 2480х1030х1150 1840 1260
Д 630-90б 2430х1030х1210 1790 1235

Размеры всасывающего и напорного патрубка

Чертеж с диаметрами патрубков водяного насоса Д, необходимых для изготовления ответных фланцев и монтажа трубопровода.Диаметры и размеры патрубков насоса Д 630-90

Насос D D1 D2 D3 d n D4 D5 D6 D7 d1 n1
Д 630-90 405 355 320 250 23 12 355 295 268 200 27 12

Графические характеристики

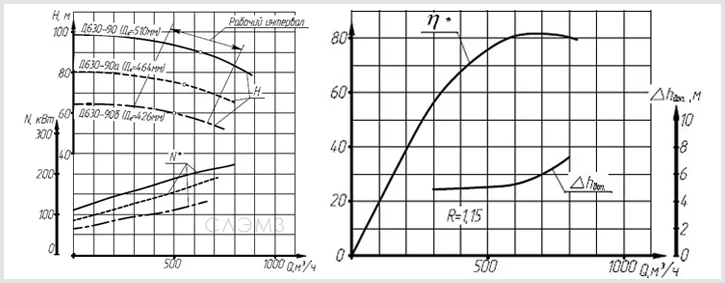

На графике из технического паспорта насоса Д630-90 рабочий интервал и рабочая точка. Также приведены графики рабочих характеристик насосов Д630-90а и Д630-90б.Графические характеристики насоса Д630-90

Подобрать по цене, надежности и производителю

Аргументы к покупке насоса Д630-90 у СЛЭМЗ:

  • несколько вариантов цены насоса Д630-90 в зависимости от формы оплаты и года выпуска
  • каждый насос Д 630-90 поставляется с гарантией, проходит испытания на стенде, жесткий ОТК
  • выбор по производителям, редкие и устаревшие модели, ремонт, запчасти и производство по спецзаказу

Купить насос Д 630-90

Купить насос Д 630-90 у Слобожанского завода безопасно и легко. Проверенные насосы и надежные электродвигатели. Отправка с ближайшего склада (Харьков, Запорожье, Киев, Кировоград, Сумы). Гарантия – 12 месяцев. Любые виды ремонта насосов типа Д в наших сервисных центрах, в том числе и восстановление корпуса. 100% запчастей к стандартным и редким моделям насосов Д630-90.

Если вас интересуют характеристики насоса с первой подрезкой рабочего колеса по перейдите по этой ссылке Насос 1Д800-56

    ×

      ×
