Насосы ГНОМ 100-25 380В – цены и характеристики дренажных погружных электронасосов в Украине

Насос Гном 50-25

Характеристика	Значение
Q м³/час	100
Напор, м	25
Р, кВт	11
N, об/мин	3000
КПД, %	50
Кол-во фаз	3

Рассчитаем сроки, цену и немедленно сообщим Вам.

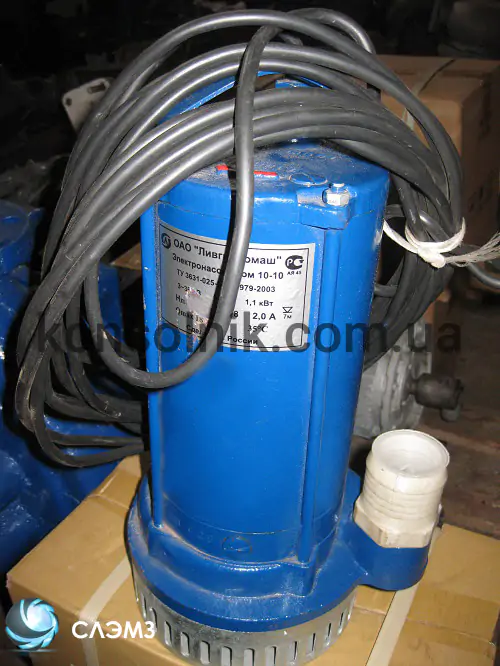

Насос ГНОМ 100-25 – фекальный погружной электрический насос для загрязненной воды. Подача – 100 кубов в час, напор – 25 метров. Питание – 380в (промышленные трехфазные). Центробежный грязевой/водяной электронасос применяют для дренажа, водоснабжения, полива, откачки канализационных стоков, для откачки с котлованов, осушение колодцев и подвалов. Типы и маркировки одноступенчатых дренажных погружных насосов:

ГНОМ 100-25 380в – под максимальную температуру 35 град., без датчика уровня (поплавкового выключателя)
ГНОМ 100-25 Тр – для воды с температурой до 60 °
ГНОМ 100-25Т — с рубашкой охлаждения, р/о

Технические характеристики насосов ГНОМ 100-25

Технические характеристики насоса ГНОМ 100-25 380в трехфазного – производительность, давление, мощность двигателя, ток, масса.

Марка	Технические характеристики насоса ГНОМ 100-25
Марка	Подача, м³/ч	Напор, м	Мощность двигателя, кВт	Обороты, об/мин	Напряжение, В	Ток, А	Вес *, кг	КПД, %
ГНОМ100-25	100	25	11	3000	380	21	112	50
ГНОМ100-25Тр							120
ГНОМ100-25Т							120

* — вес указан без силового кабеля

Подключение к сети 220В и 380В

Ограничения и рекомендации из инструкции по эксплуатации моноблочного погружного насоса ГНОМ 100-25:

Перед включением полностью погрузить в жидкость
Запрещается переносить за шнур питания
Трехфазный асинхронный привод электронасоса подключается только через автоматический выключатель
Максимальная глубина погружения – 7 м, предельное наружное давление жидкости – 1 МПА
Вертикальное размещение обеспечивает максимальную подачу

Габаритные размеры

Габариты, присоединительные размеры из паспорта дренажного насоса ГНОМ 100-25.

Схема подключения электрического насоса ГНОМ 100-25 380в

Гидравлические характеристики

Тип погружного насоса	H	L	L1	L2	B	B1	Е	Усл. проход шланга, Dy
ГНОМ 100-25 380в	730	490	355	145	290	135	295	100
ГНОМ 100-25 Тр 380в
ГНОМ 100-25 Т 380в

Устройство

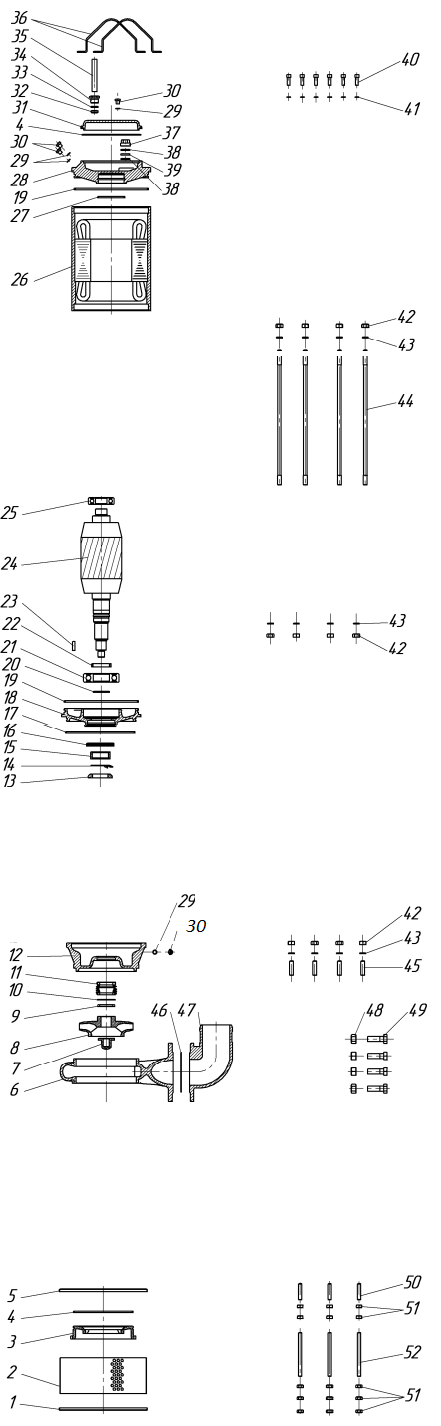

Устройство и схема разборки, перечень запчастей грязевого насоса ГНОМ 100-25:

1. Дно фильтра
2. Фильтр
3. Диафрагма
4. Кольцо 180-185-36
5. Крышка фильтра
6. Корпус электронасоса
7. Гайка М16
8. Крыльчатка
9. Кольцо
10. Прокладка
11. Торцовое уплотнение
12. Корпус уплотнения
13. Гайка
14. Шайба
15. Защитная втулка
16. Манжета
17. Кольцо 210-215-36
18. Подшипниковый щит
19. Кольцо 220-230-46
20. Кольцо 045-050-30
21. Подшипник 6-180310
22. Втулка упорная
23. Шпонка
24. Ротор
25. Подшипник 6-180307
26. Статор
27. Кольцо 080-085-30
28. Верхний подшипниковый щит
29. Кольцо 010-013-19
30. Пробка для залива масла (И20, И40)
31. Крышка
32. Втулка
33. Нажимная шайба
34. Гайка
35. Шнур питания
36. Ручка
37. Гайка
38. Выводной диск
39. Выводной диск
40. Винт М8
41. Шайба 8
42. Гайка М12
43. Шайба М12
44. Шпилька М12х400
45. Шпилька М12х45
46. Прокладка
47. Патрубок
48. Гайка М16
49. Болт М16
50. Шпилька М10х50
51. Гайка М10
52. Шпилька М10х135

Чертеж как разобрать насос ГНОМ 100-25

Производители и цены

Основной производитель дренажных насосов ГНОМ 100-25, которые Вы сможете купить на территории Украины – Ливгидромаш, Ливны. Если стоимость погружного электронасоса ниже на 20-30 % ниже, чем у официального дилера, Вам предлагают купить бу или ремфонд со скрытыми неисправностями. Чтобы узнать наличие и актуальную цену оригинального ГНОМ 100-25 лгм с ремкомплектом, звоните в отдел продаж Слобожанского завода.

Купить насос ГНОМ 100-25 Ливгидромаш/Уралгидропром в Украине

У Слобожанского завода Вы сможете купить насос ГНОМ 100-25 380в, взрывозащищенный, подобрать аналог. Преимущества покупки у СЛЭМЗ дренажного насоса ГНОМ 100-25:

Цена ниже конкурентов
Отправка со склада в день заказа
Оригинальный новый электронасос с заводской гарантией
Все запчасти, ремонт и регулировку, аренда, сервис от официального дилера
