Насос Гном 16-16

Характеристика Значение
Q м³/час 16
Напор, м 16
Р, кВт 2,2
N, об/мин 3000
КПД, % 30
Кол-во фаз 1/3
Рассчитаем сроки, цену и немедленно сообщим Вам.

Насос ГНОМ 16-16 – фекальный погружной электрический насос для загрязненной воды. Подача – 16 кубов в час, напор – 16 метров. Питание – 220в (бытовые поплавковые), 380в (промышленные трехфазные). Центробежный грязевой/водяной электронасос применяют для дренажа, водоснабжения, полива, откачки канализационных стоков, для откачки с котлованов, осушение колодцев и подвалов. Типы и маркировки одноступенчатых дренажных погружных насосов:

  • ГНОМ 16-16Д 220в – с датчиком уровня (поплавковым выключателем)
  • ГНОМ 16-16Тр, ГНОМ 16-16Т – для воды с температурой до 60 °С, с рубашкой охлаждения, р/о
  • ГНОМ 16-16 Ex – взрывозащищенный (максимальная температура жидкости — 40 °С)

Технические характеристики насосов ГНОМ 16-16

Технические характеристики насоса ГНОМ 16-16Д 220в однофазного и трехфазного – производительность, давление, мощность двигателя, ток, масса.

Марка Технические характеристики насоса ГНОМ 10-10
Подача, м³/ч Напор, м Мощность двигателя, кВт Обороты, об/мин Напряжение, В Ток, А Вес *, кг КПД, %
ГНОМ16-16 16 2,2 3000 220 11 28 30
380 3,5 24 40
ГНОМ16-16Д 220 11 28 30
ГНОМ16-16Тр 380 3,5 24 40
ГНОМ16-16Ex 38

*  — вес указан без силового кабеля

Габаритные размеры

Габариты, присоединительные размеры из паспорта дренажного насоса ГНОМ 16-16.

Габариты насоса ГНОМ 16 кубов мощность 220/380в

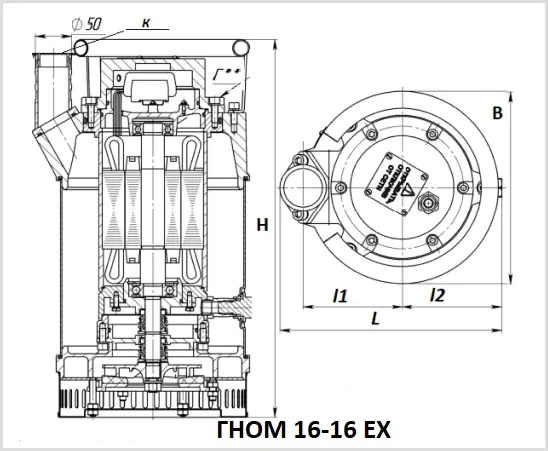

Чертеж и габариты насоса Гном 16-16 Ех из паспорта

Тип погружного насоса H L L1 L2 B B1 Усл. проход шланга, Dy
ГНОМ 16-16 380в 420 245 90  130 180 85 50
ГНОМ 16-16 220в 450
ГНОМ 16-16Д 220в
ГНОМ 16-16 Тр 380в 420
ГНОМ 16-16 Ех 380в 490 290 130 250 90

Гидравлические характеристики

Гидравлические характеристики насоса ГНОМ 16-16

Подключение к сети 220В и 380В

Ограничения и рекомендации из инструкции по эксплуатации моноблочного погружного насоса ГНОМ 16-16:

  • Перед включением полностью погрузить в жидкость
  • Запрещается переносить за шнур питания
  • Трехфазный асинхронный привод переносного электронасоса подключается только через автоматический выключатель
  • Максимальная глубина погружения – 7 м, предельное наружное давление жидкости – 1 МПА
  • Вертикальное размещение обеспечивает максимальную подачу

Схема подключения электрического насоса для воды ГНОМ 16-16 мощность 220/380в

Устройство

Устройство и схема разборки, перечень запчастей грязевого насоса ГНОМ 16-16:

  1. Фильтр
  2. Стопорное кольцо
  3. Диафрагма
  4. Гайка
  5. Шайба
  6. Крыльчатка
  7. Регулировочная шайба
  8. Корпус
  9. Кольцо
  10. Манжета
  11. Подшипниковый щит
  12. Кольцо
  13. Подшипник
  14. Шпонка
  15. Ротор
  16. Статор
  17. Крышка
  18. Ручка
  19. Втулка
  20. Нажимная шайба
  21. Питающий кабель
  22. Гайка
  23. Пробка для заливки масла (И20, И40)
  24. Кольцо
  25. Трубка
  26. Гайка
  27. Шайба
  28. Шпилька
  29. Штуцер
  30. Пусковое устройство
  31. Поплавковый выключатель

Как разобрать чугунный насос ГНОМ 16-16

Производители и цены

Основной производитель дренажных насосов ГНОМ 16-16, которые Вы сможете купить на территории Украины – Ливгидромаш, Ливны. Если стоимость погружного электронасоса ниже на 20-30 % ниже, чем у официального дилера, Вам предлагают купить бу или ремфонд со скрытыми неисправностями. Чтобы узнать наличие и актуальную цену оригинального ГНОМ 16-16 лгм с ремкомплектом, звоните в отдел продаж Слобожанского завода.

Купить насос ГНОМ 16-16 Ливгидромаш/Уралгидропром в Украине

У Слобожанского завода Вы сможете купить насос ГНОМ 16-16д 220в с поплавком и 380в, взрывозащищенный, подобрать аналог. Преимущества покупки у СЛЭМЗ дренажного насоса ГНОМ 16-16:

  • Цена ниже конкурентов
  • Отправка со склада в день заказа
  • Оригинальный новый электронасос с заводской гарантией
  • Все запчасти, ремонт и регулировка, аренда, сервис от официального дилера
  • Новый дренажный насос ГНОМ 16-16Д 220в погружного типа
  • Фекальный электронасос ГНОМ 16-16 фото
  • Грязевой насос гном 16-16 с расходом 16 куб.м/ч

    ×

      ×
