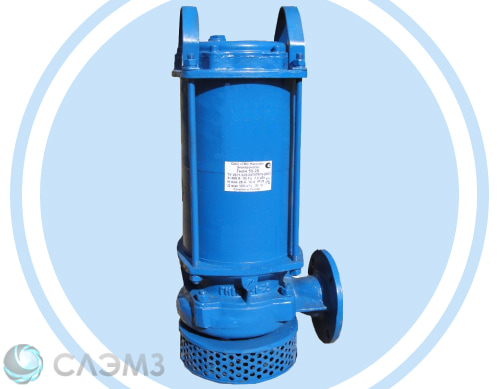

Насос Гном 25-20

Характеристика Значение
Q м³/час 25
Напор, м 20
Р, кВт 3
N, об/мин 3000
КПД, % 46
Кол-во фаз 3
Рассчитаем сроки, цену и немедленно сообщим Вам.

Насос ГНОМ 25-20 – фекальный погружной электрический насос для загрязненной воды. Подача – 25 кубов в час, напор – 20 метров. Питание – 220в (бытовые поплавковые), 380в (промышленные трехфазные). Центробежный грязевой/водяной электронасос применяют для дренажа, водоснабжения, полива, откачки канализационных стоков, для откачки с котлованов, осушение колодцев и подвалов. Типы и маркировки одноступенчатых дренажных погружных насосов:

  • ГНОМ 25-20 380в – под максимальную температуру 35 град., без датчика уровня (поплавкового выключателя)
  • ГНОМ 25-20 Тр, ГНОМ 25-20Т – для воды с температурой до 60 °С, с рубашкой обогрева, р/о
  • ГНОМ 25-20 Ex – взрывозащищенный (максимальная температура жидкости — 40 °С)

Технические характеристики насосов ГНОМ 25-20

Технические характеристики насоса ГНОМ 25-20 трехфазного – производительность, давление, мощность двигателя, ток, масса.

Марка Технические характеристики насоса ГНОМ 25-20
Подача, м³/ч Напор, м Мощность двигателя, кВт Обороты, об/мин Напряжение, В Ток, А Вес *, кг КПД, %
ГНОМ25-20 25 20 3 3000 380 6,1 31,8 46
ГНОМ25-20Ex
ГНОМ25-20Тр 31

*  — вес указан без силового кабеля

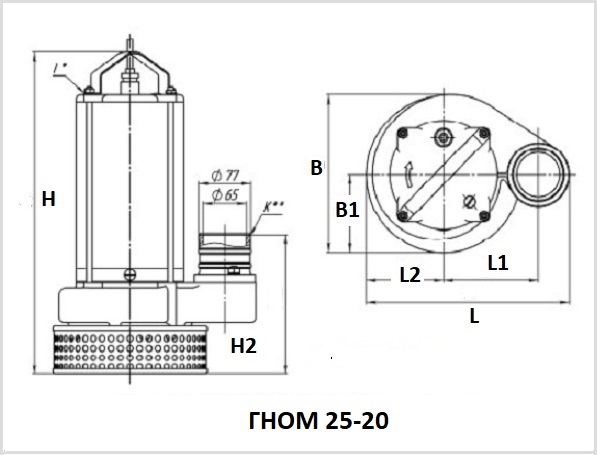

Габаритные размеры

Габариты, присоединительные размеры из паспорта дренажного насоса ГНОМ 25-20.

Тип погружного насоса H L L1 L2 B B1 Усл. проход шланга, Dy
ГНОМ 25-20 380в 485 300 115 140 230 115 80
ГНОМ 25-20 Тр 380в 420
ГНОМ 25-20 Ех 380в 490 290 130 250 90

Гидравлические характеристики

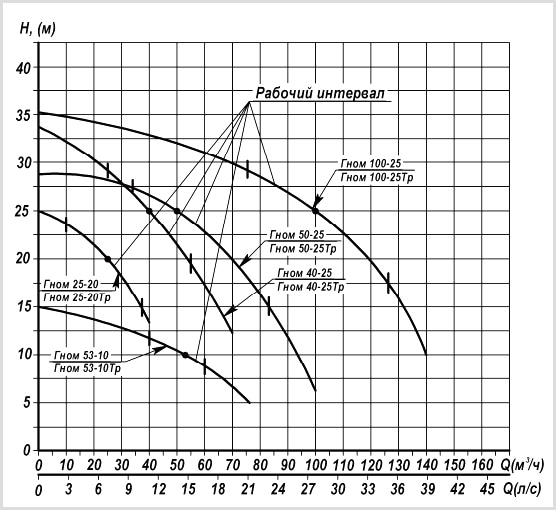

График гидравлических характеристик насоса ГНОМ 25-20

Подключение к сети 220В и 380В

Ограничения и рекомендации из инструкции по эксплуатации моноблочного погружного насоса ГНОМ 25-20:

  • Перед включением полностью погрузить в жидкость
  • Запрещается переносить за шнур питания
  • Трехфазный асинхронный привод электронасоса подключается только через автоматический выключатель
  • Максимальная глубина погружения – 7 м, предельное наружное давление жидкости – 1 МПА
  • Вертикальное размещение обеспечивает максимальную подачу

Схема подключения электрического насоса для воды ГНОМ 25-20 мощность 220/380в

Устройство

Устройство и схема разборки, перечень запчастей грязевого насоса ГНОМ 25-20:

  1. Дно фильтра
  2. Фильтр
  3. Диафрагма
  4. Крышка фильтра
  5. Гайка М12
  6. Шайба М12
  7. Рабочее колесо
  8. Кольцо
  9. Прокладка
  10. Торцевое уплотнение
  11. Корпус насоса
  12. Кольцо
  13. Манжета
  14. Подшипниковый щит
  15. Подшипник 145-150-36
  16. Шпонка
  17. Ротор
  18. Подшипник 6-180206
  19. Статор
  20. Питающий кабель
  21. Крышка
  22. Ручка
  23. Кольцо 010-013-19
  24. Пробка для заливки масла (И20, И40)
  25. Гайка
  26. Нажимная шайба
  27. Втулка
  28. Гайка М8
  29. Шайба М8
  30. Шпилька М8х300
  31. Гайка М10
  32. Шайба М10
  33. Шпилька М10х25
  34. Патрубок
  35. Кольцо 075-083-46
  36. Шпилька М8х40
  37. Шпилька М8х95

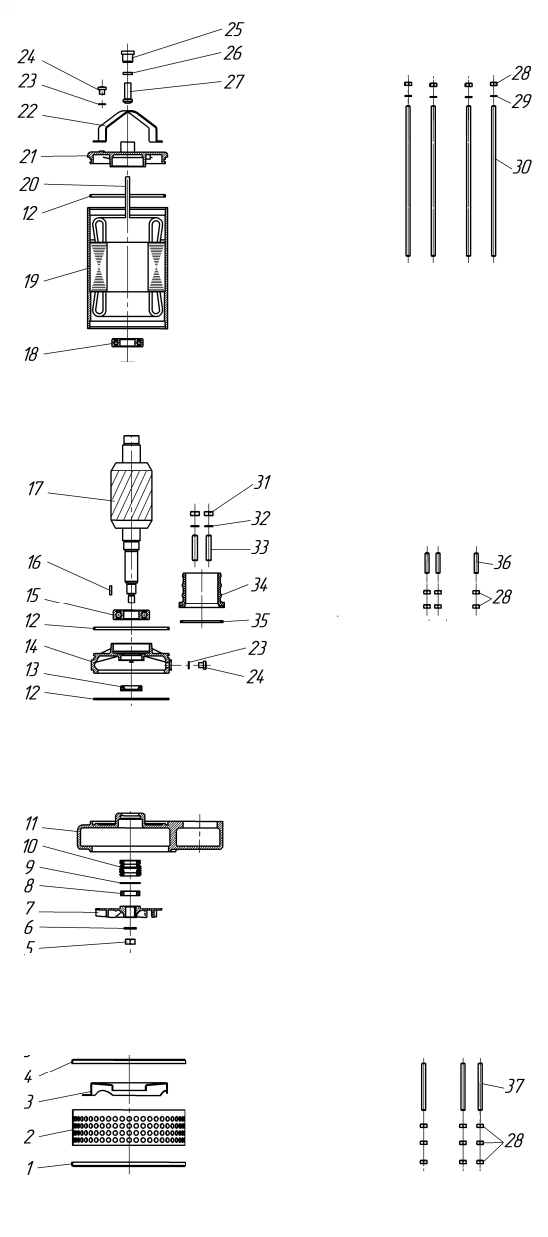

Чертеж как разобрать насос ГНОМ 25-20

Производители и цены

Основной производитель дренажных насосов ГНОМ 25-20, которые Вы сможете купить на территории Украины – Ливгидромаш, Ливны. Если стоимость погружного электронасоса ниже на 20-30 % ниже, чем у официального дилера, Вам предлагают купить бу или ремфонд со скрытыми неисправностями. Чтобы узнать наличие и актуальную цену оригинального ГНОМ 25-20 лгм с ремкомплектом, звоните в отдел продаж Слобожанского завода.

Купить насос ГНОМ 25-20 Ливгидромаш/Уралгидропром в Украине

У Слобожанского завода Вы сможете купить насос ГНОМ 25-20 380в, взрывозащищенный, подобрать аналог. Преимущества покупки у СЛЭМЗ дренажного насоса ГНОМ 25-20:

  • Цена ниже конкурентов
  • Отправка со склада в день заказа
  • Оригинальный новый электронасос с заводской гарантией
  • Все запчасти, ремонт и регулировка, аренда, сервис от официального дилера
  • Новый дренажный насос ГНОМ 25-20 380в погружного типа
  • Фекальный электронасос ГНОМ 25-20 фото
  • Грязевой насос гном 25-20 с расходом 25 куб.м/ч

    ×

      ×
