Насос Гном 50-25

Характеристика Значение
Q м³/час 50
Напор, м 25
Р, кВт 7,5
N, об/мин 3000
КПД, % 50
Кол-во фаз 3
Рассчитаем сроки, цену и немедленно сообщим Вам.

Насос ГНОМ 50-25 – фекальный погружной электрический насос для загрязненной воды. Подача – 50 кубов в час, напор – 25 метров. Питание – 380в (промышленные трехфазные). Центробежный грязевой/водяной электронасос применяют для дренажа, водоснабжения, полива, откачки канализационных стоков, для откачки с котлованов, осушение колодцев и подвалов. Типы и маркировки одноступенчатых дренажных погружных насосов:

  • ГНОМ 50-25 380в – под максимальную температуру 35 град., без датчика уровня (поплавкового выключателя)
  • ГНОМ 50-25 Тр – для воды с температурой до 60 °
  • ГНОМ 50-25Т — с рубашкой охлаждения, р/о

Технические характеристики насосов ГНОМ 50-25

Технические характеристики насоса ГНОМ 50-25 380в трехфазного – производительность, давление, мощность двигателя, ток, масса.

Марка Технические характеристики насоса ГНОМ 50-25
Подача, м³/ч Напор, м Мощность двигателя, кВт Обороты, об/мин Напряжение, В Ток, А Вес *, кг КПД, %
ГНОМ50-25 50 25 7,5 3000 380 16 72 50
ГНОМ50-25Тр 76
ГНОМ50-25Т

*  — вес указан без силового кабеля

Подключение к сети 220В и 380В

Ограничения и рекомендации из инструкции по эксплуатации моноблочного погружного насоса ГНОМ 50-25:

  • Перед включением полностью погрузить в жидкость
  • Запрещается переносить за шнур питания
  • Трехфазный асинхронный привод электронасоса подключается только через автоматический выключатель
  • Максимальная глубина погружения – 7 м, предельное наружное давление жидкости – 1 МПА
  • Вертикальное размещение обеспечивает максимальную подачу

Габаритные размеры

Габариты, присоединительные размеры из паспорта дренажного насоса ГНОМ 50-25.

Габариты насоса ГНОМ 50 на 50 м³ мощность 380в

Схема подключения электрического насоса ГНОМ 53-10 380в

Гидравлические характеристики

Гидравлические характеристики электронасоса ГНОМ 50-25

Тип погружного насоса H L L1 L2 B B1 Е Усл. проход шланга, Dy
ГНОМ 50-25 380в 665 430 300 120 240 115 265 100
ГНОМ 50-25 Тр 380в
ГНОМ 50-25 Т 380в

Устройство

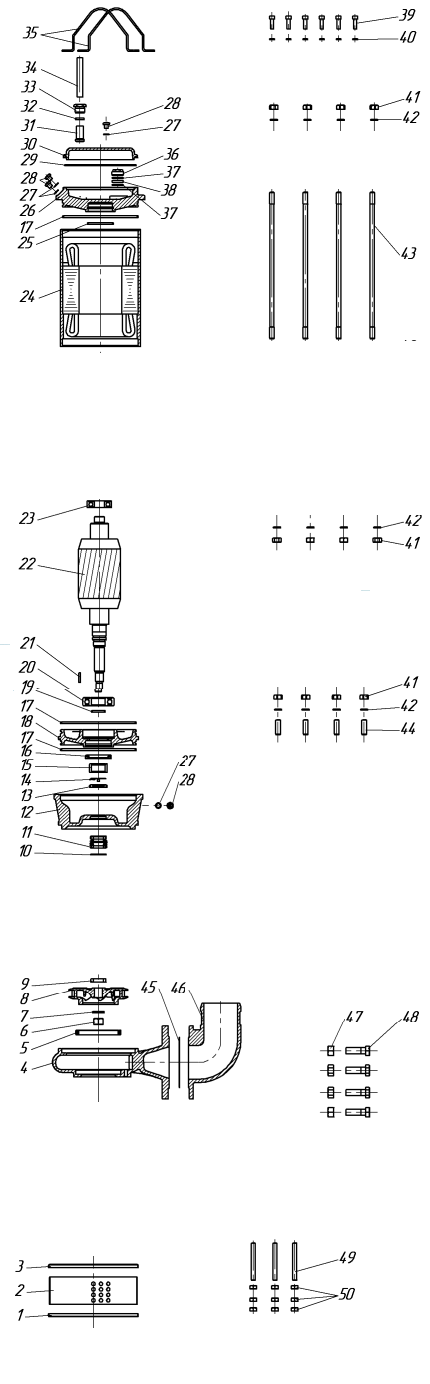

Устройство и схема разборки, перечень запчастей грязевого насоса ГНОМ 50-25:

    1. Дно фильтра
    2. Фильтр
    3. Крышка фильтра
    4. Корпус электронасоса
    5. Кольцо
    6. Гайка М16
    7. Шайба М16
    8. Крыльчатка
    9. Кольцо
    10. Прокладка
    11. Торцовое уплотнение
    12. Корпус уплотнения
    13. Гайка
    14. Шайба
    15. Защитная втулка
    16. Манжета
    17. Кольцо 185-190-36
    18. Подшипниковый щит
    19. Статор
    20. Кольцо 030-035-30
    21. Шпонка
    22. Ротор
    23. Подшипник 6-180307
    24. Статор
    25. Кольцо 062-066-25
    26. Верхний подшипниковый щит
    27. Кольцо 010-013-19
    28. Пробка для залива масла (И20, И40)
    29. Кольцо 180-185-36
    30. Крышка
    31. Уплотнитель
    32. Нажимная шайба
    33. Гайка
    34. Шнур питания
    35. Ручка
    36. Гайка
    37. Выводной диск
    38. Уплотнитель выводов
    39. Винт М8
    40. Шайба 8
    41. Гайка М12
    42. Шайба 12
    43. Шпилька М12х375
    44. Шпилька М12х38
    45. Прокладка
    46. Патрубок
    47. Гайка М16
    48. Болт М16
    49. Шпилька М10х95
    50. Гайка М10

Чертеж как разобрать ГНОМ 50-25

Производители и цены

Основной производитель дренажных насосов ГНОМ 50-25, которые Вы сможете купить на территории Украины – Ливгидромаш, Ливны. Если стоимость погружного электронасоса ниже на 20-30 % ниже, чем у официального дилера, Вам предлагают купить бу или ремфонд со скрытыми неисправностями. Чтобы узнать наличие и актуальную цену оригинального ГНОМ 50-25 лгм с ремкомплектом, звоните в отдел продаж Слобожанского завода.

Купить насос ГНОМ 50-25 Ливгидромаш/Уралгидропром в Украине

У Слобожанского завода Вы сможете купить насос ГНОМ 50-25 380в, взрывозащищенный, подобрать аналог. Преимущества покупки у СЛЭМЗ дренажного насоса ГНОМ 50-25:

  • Цена ниже конкурентов
  • Отправка со склада в день заказа
  • Оригинальный новый электронасос с заводской гарантией
  • Все запчасти, ремонт и регулировку, аренда, сервис от официального дилера
  • Дренажный насос ГНОМ 50-25 380в погружного типа
  • Фекальный электронасос ГНОМ 50-25Т фото
  • Грязевой насос гном 50-25 с расходом 50 куб.м/ч

    ×

      ×
