Насос КФС 400-20

Характеристика Значение
Q м³/час 400
Напор, м 20
Р, кВт 45
N, об/мин 1000
КПД, % 60
Самовсасывание, м <5,5
Рассчитаем сроки, цену и немедленно сообщим Вам.

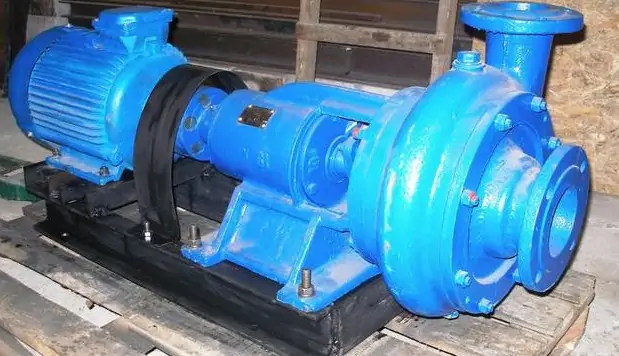

Насос КФС 400-20 – центробежный консольный фекальный насос для грязной воды с температурой до 85 °С. Тип – горизонтальный, одноступенчатый. Расход воды – 400 м³ в час, давление – 20 метров. Рабочее колесо – чугунное, одностороннего входа, закрытого типа, диаметр – 415 мм. Вес – 480 кг. Вращение вала – по часовой стрелке со стороны привода, уплотнение – сальниковое (торцовое по спецзаказу).

Технические характеристики

Таблица технических характеристик насоса КФС 400-20: подача (расход), напор, мощность двигателя и обороты, аналоги.

Маркировка Технические характеристики насоса КФС 400-20
Подача, м³/ч Напор, м Мощность/обороты двигателя, кВт/об Высота всасывания, м КПД, % Аналоги по параметрам
КФС400-20 400 20 45/1000 5,5 60 КТС 420-18

Устройство и принцип работы

Конструкция фекального насоса КФС 400-20 из инструкции по эксплуатации
Устройство и перечень запчастей фекального насоса КФС 400-20:

  1. Муфта (вутлочно-пальцевая)
  2. Вал (сталь 45)
  3. Стойка
  4. Корпус (серый чугун СЧ 20)
  5. Рабочее колесо (серый чугун СЧ 20)
  6. Крышка всасывания (серый чугун СЧ 20)

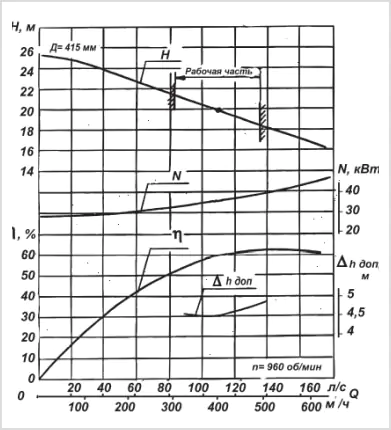

График гидравлических характеристик

Рабочий интервал и рабочая точка фекального насоса КФС 400-20

Для удобства чистки на всасывающем патрубке предусмотрен лючок. Кронштейн с валом крепятся к корпусу через фонарь, поэтому сборка и разборка возможна без отсоединения насоса КФС400-20 от трубопроводов.

Размеры

Присоединительные размеры и габариты, масса и чертеж из паспорта насоса КФС 400-20 и насосной установки. Разболтовка, ширина, диаметры патрубков.

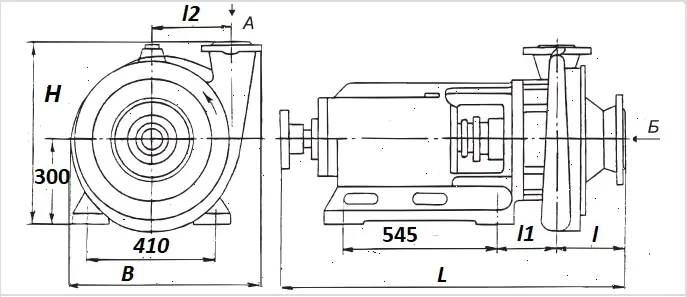

Габариты и размеры насосной установки КФС 400-20 с двигателем

Габариты и размеры насосной установки КФС 400-20 с двигателем

Присоединительные размеры и габариты, масса и чертеж из паспорта насоса КФС 400-20 и насосной установки. Разболтовка, ширина, диаметры патрубков.

Тип Габаритные размеры КФС 400-20, мм Вес, кг Диаметр патрубков, мм
L L1 L2 L3 B H H1 Всасывающий Нагнетающий
Насос 1311 225 328 250 748 730 480 225 200
Агрегат 2231 1575 950 488 738 920 880 1080

Купить насос КФС 400-20 в Украине

У Слобожанского завода Вы можете купить насос КФС 400-20 с гарантией, паспортом и инструкцией по эксплуатации. Комплектуем насосную установку с двигателем, поставляем запчасти, проводим ремонт. Чтобы узнать цену фекального насоса, подобрать оборудование для сахарной промышленности в Украине, консультацию по доставке и настройке — звоните в отдел продаж СЛЭМЗ.

  • Фекальный насос КФС 400-20 для воды
  • Электронасос КФС 400-20 расход 100 кубов в час
  • Центробежный насос КФС 400-20 с инструкцией по эксплуатации

    ×

      ×
