Насос ЦНС 105-245 четыре ступени - центробежные секционные насосы ЦНС
Характеристика Значение
Q м³/час 105
Напор, м 245
Р, кВТ 132
N, об/мин 3000
КПД, % 65
Кавит. запас, м <5,5
Число ступеней 5

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

ЦНС 105-245 и ЦНСг 105-245 — многоступенчатые. Внутренние части и корпус — чугунные и стальные. В насосах ЦНСг105-245 для горячей воды внедрена система охлаждения подшипников, контроля предельных температур. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 105 (5МС-10) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 105-245 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 105-245 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 105-245 и чертеж из паспорта

L с сальниковым уплотнением L с торцевым уплотнением L1 L2 L3 Вес насоса ЦНС 105-245, кг
1360 1425 530 450 590 634

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 105-245 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 105-245 и ЦНСг 105-245

Уплотнение насос ЦНС 105-245 LxBxH, мм L2 L3 L4 Н1 Н2 Масса агрегата, кг
Сальниковое 2450(2600)х650(950)х930(910) 1900 1380 180 887 547 1580
Торцевое 2515(2665)х650(950)х930(910) 1830

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС105-245.Размеры и чертеж патрубков центробежного насоса ЦНС 105-245

Всасывающий и напорный патрубки ЦНС(г) 105-245
D1 D2 D3 D4 D5 h d
125 154 176 250 310 42 34

Рабочая точка и рабочий интервал

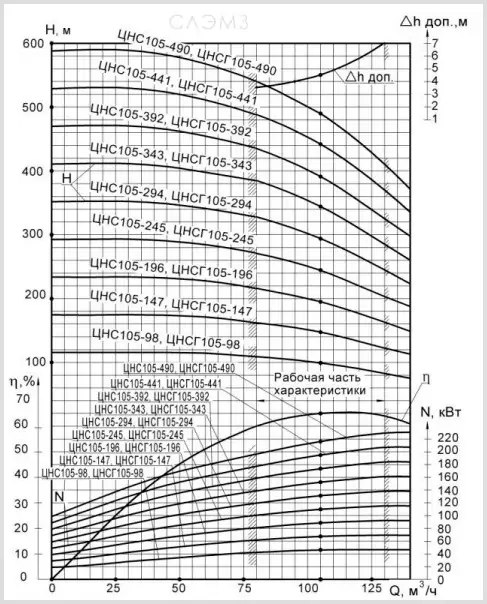

График из паспорта насоса ЦНС105-245. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 105-245 из паспорта

Подбор по цене и надежности

Высоконапорные насосы ЦНС105-245 «Слобожанского завода» — готовое решение для производственного процесса. Мы ставим перед собой задачу исключить технические проблемы и не состыковки, фокусируемся на подборе оптимального ценового варианта, сохраняя при этом качество насосов ЦНС(г)105-245 на самом высоком уровне. Качественный и быстрый сервис – любые виды ремонта и поставка комплектующих «на вчера».

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 105-245:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 105-245 и ЦНСг 105-245

Купить насос ЦНС 105-245 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 105-245, отличного качества, оперативного сервиса.

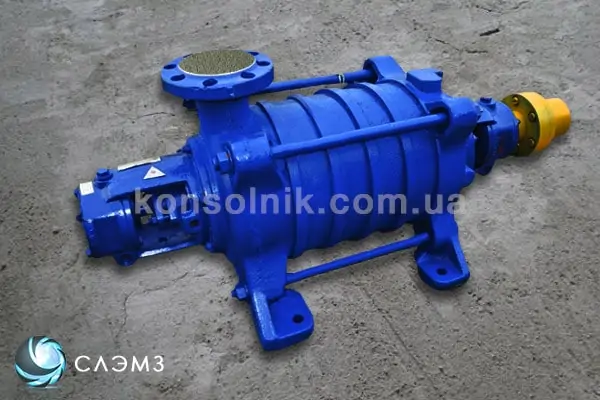

  • Центробежный насос ЦНС 105-245 многоступенчатый

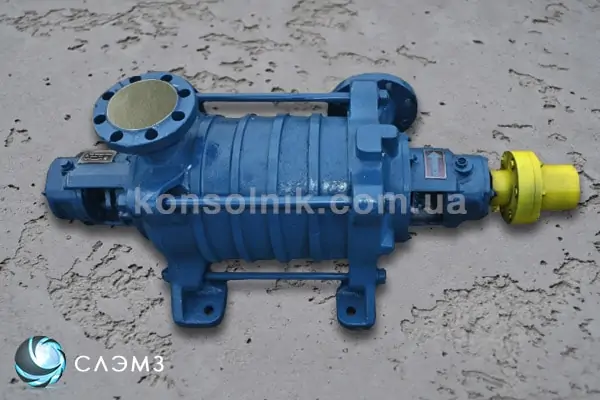

  • Насос ЦНСг 105-245 для воды

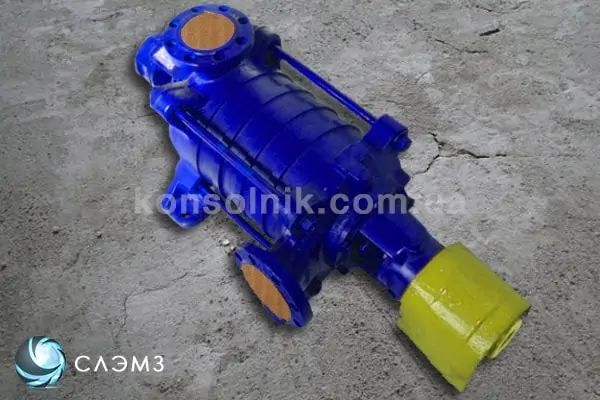

  • Насос ЦНС(г) 105-245, 5МС-10 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 105-294.

    ×

      ×
