Насос ЦНС 105-490 девять ступеней - центробежные секционные насосы ЦНС
Характеристика Значение
Q м³/час 105
Напор, м 490
Р, кВТ 250
N, об/мин 3000
КПД, % 65
Кавит. запас, м <5,5
Число ступеней 10

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Украинские высоконапорные насосы ЦНС 105-490 и ЦНСг 105-490 высоко ценятся как отечественными промышленными, коммунальными и аграрными предприятиями, так и хорошо известны за рубежом. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 105 (5МС-10) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 105-490 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 105-490 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 105-490 и чертеж из паспорта

L с сальниковым уплотнением L с торцевым уплотнением L1 L2 L3 Вес насоса ЦНС 105-490, кг
1835 1900 1005 925 970 1065

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 105-490 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 105-490 и ЦНСг 105-490

Уплотнение насоса ЦНС 105-490 LxBxH, мм L2 L3 L4 Н1 Н2 Масса агрегата, кг
Сальниковое 2870(3120)х860(1020)х910(970) 2400 1880 200 910 570 2000
Торцевое 2935(3185)х860(1020)х910(970) 2580

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС105-490.Размеры и чертеж патрубков центробежного насоса ЦНС 105-490

Всасывающий и напорный патрубки ЦНС(г) 105-490
D1 D2 D3 D4 D5 h d
125 154 176 250 310 42 34

Рабочая точка и рабочий интервал

График из паспорта насоса ЦНС105-490. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 105-147 из паспорта

Подбор по цене и надежности

ЦНС105-490 — один из самых запрашиваемых насосов у «Слобожанского завода». Главная цель завода – максимальный уровень надежности при минимальной цене насоса ЦНС 105-490. Для этого мы даем дилерскую цену на заводские насосы и самые низкие в Украине за ЦНС(г) 105-490 из запасов.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 105-490:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 105-490 и ЦНСг 105-490

Купить насос ЦНС 105-490 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 105-490, отличного качества, оперативного сервиса.

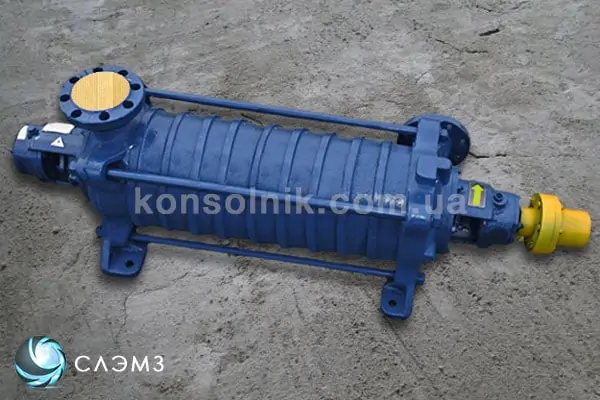

  • Центробежный насос ЦНС 105-490 многоступенчатый

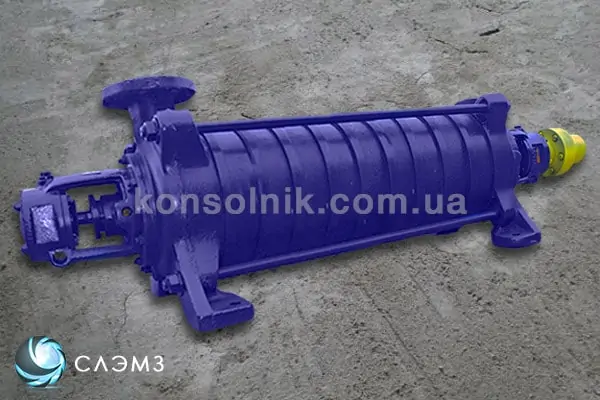

  • Насос ЦНСг 105-490 для воды

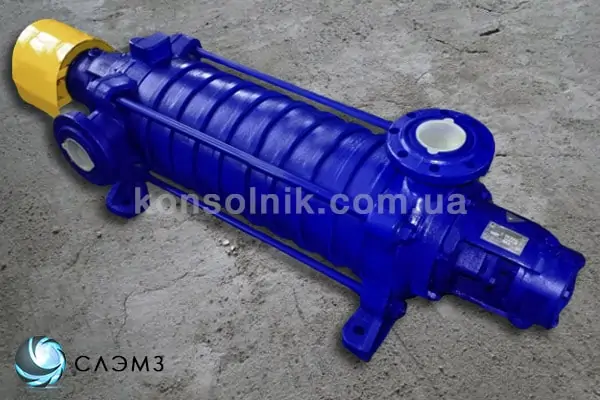

  • Насос ЦНС(г) 105-490, 5МС-10 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 180-85.

    ×

      ×
