Насос ЦНС 180-170 многоступенчатый
Характеристика Значение
Q м³/час 180
Напор, м 170
Р, кВТ 160
N, об/мин 1500/1000
КПД, % 70
Кавит. запас, м <4,0
Число ступеней 4

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Насос ЦНС 180-170 комплектуется зачастую общепромышленным двигателем 132 кВт, ЦНС 180-170 для работы с горячей водой – моторами со взрывозащитой, типа АИМ, ВАО. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 180 (6МС-7) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 180-170 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 180-170 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 180-170 и чертеж из паспорта

L, мм L1 L2 L3 Вес насоса ЦНС 180-170, кг
с сальниковым уплотнением с торцевым уплотнением с с.у. с т.у.
1335 1385 480 390 530 849 910

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 180-170 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 180-170 и ЦНСг 180-170

Двигатель LxBxH, мм L2 L3 L5 Н1 Н2 Масса агрегата ЦНС 180-170, кг
c с.у. с т.у.
Общепромышленный 2540x700x990 2590x980x990 1900 1380 165 925 600 1720
Взрывозащищенный 2600x700x990 2650x980x990 1830

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС180-170.Размеры и чертеж патрубков центробежного насоса ЦНС 180-170

Всасывающий и напорный патрубки ЦНС(г) 180-170
D1 D2 D3 D4 D5 h d
150 182 204 290 350 46 34

Рабочая точка и рабочий интервал

График из паспорта насоса ЦНС180-170. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 180-170 или 6МС-7 из паспорта

Подбор по цене и надежности

СЛЭМЗ – ответственное предприятие с которым сотрудничают долгие годы. Честное, надежное, оперативное, настроенное на долгосрочное сотрудничество. Кроме приятной цены насоса ЦНС 180-170 и заводской надежности, Вы можете рассчитывать на запчасти к секционному ЦНС, уплотнения, комплектующие и качественные электродвигатели.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 180-170:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 180-170 и ЦНСг 180-170

Купить насос ЦНС 180-170 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 180-170, отличного качества, оперативного сервиса.

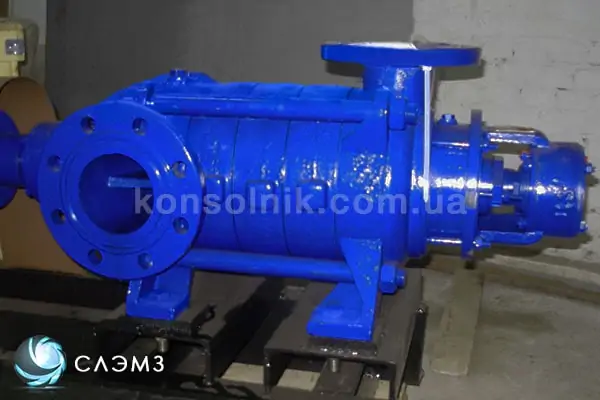

  • Центробежный насос ЦНС 180-170 многоступенчатый
  • Насос ЦНСг 180-170 для воды

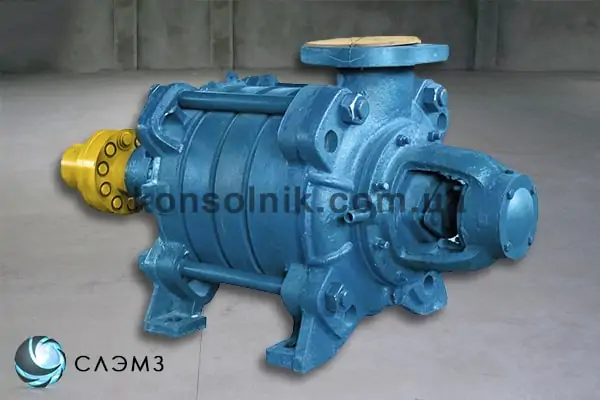

  • Насос ЦНС(г) 180-170, 6МС-7 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 180-212.

    ×

      ×
