Насос ЦНС 180-383 секционный
Характеристика Значение
Q м³/час 180
Напор, м 383
Р, кВТ 315
N, об/мин 1500/1000
КПД, % 70
Кавит. запас, м <4,0
Число ступеней 9

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Насос ЦНС 180-383 – центробежный, секционный, многоступенчатый, горизонтальный, самовсасывающий насос, с одинарным сальниковым уплотнением вала, реже используется торцовое

Секционный ЦНС(г) 180-383 перекачивает воду холодную, горячую и неагрессивные жидкости сходные с ней по химическим параметрам и вязкости. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 180 (6МС-7) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 180-383 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 180-383 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 180-383 и чертеж из паспорта

L, мм L1 L2 L3 Вес насоса ЦНС 180-383, кг
с сальниковым уплотнением с торцевым уплотнением с с.у. с т.у.
1860 1910 1005 915 1055 1479 1550

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 180-383 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 180-383 и ЦНСг 180-383

Двигатель LxBxH, мм L2 L3 L5 Н1 Н2 Масса агрегата, кг
c с.у. с т.у.
Общепромышленный 3420x750x1100 3470x750x1100 2850 1165 35 990 615 3240
Взрывозащищенный 3600x1200x1280 3650x1200x1280 3050 1265 135 187 712 4230

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС180-383.Размеры и чертеж патрубков центробежного насоса ЦНС 180-383

Всасывающий и напорный патрубки ЦНС(г) 180-383
D1 D2 D3 D4 D5 h d
150 182 204 290 350 46 34

Рабочая точка и рабочий интервал

График из паспорта насоса ЦНС180-383. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 180-383 или 6МС-7 из паспорта

Подбор по цене и надежности

СЛЭМЗ – ответственное предприятие с которым сотрудничают долгие годы. Честное, надежное, оперативное, настроенное на долгосрочное сотрудничество. Кроме приятной цены насоса ЦНС 180-383 и заводской надежности, Вы можете рассчитывать на запчасти к секционному ЦНС, уплотнения, комплектующие и качественные электродвигатели.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 180-383:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 180-383 и ЦНСг 180-383

Купить насос ЦНС 180-383 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 180-383, отличного качества, оперативного сервиса.

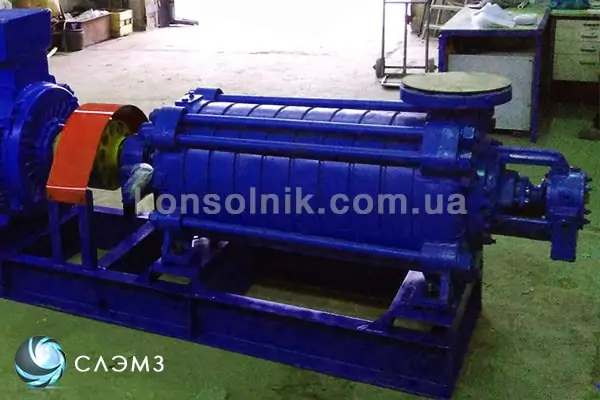

  • Центробежный насос ЦНС 180-383 многоступенчатый

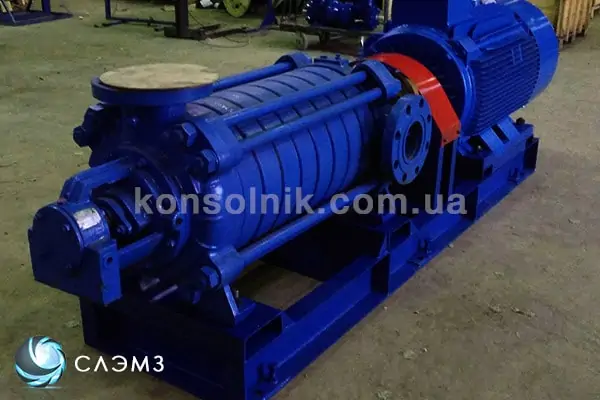

  • Насос ЦНСг 180-383 для воды

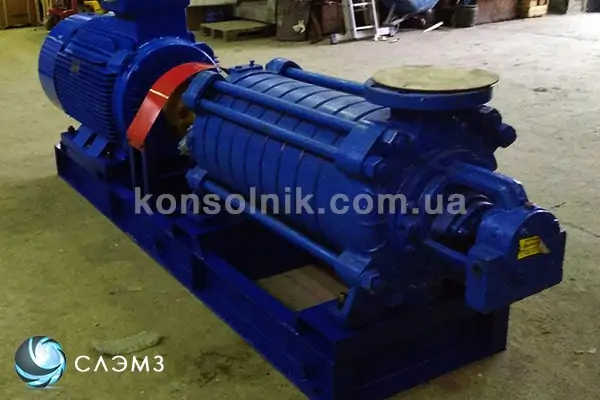

  • Насос ЦНС(г) 180-383, 6МС-7 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 180-425.

    ×

      ×
