| Характеристика | Значение |
| Q м³/час | 300 |
| Напор, м | 480 |
| Р, кВТ | 630 |
| N, об/мин | 1500/1000 |
| КПД, % | 70 |
| Кавит. запас, м | <4,5 |
| Число ступений | 8 |
Рассчитаем сроки, цену и немедленно сообщим Вам
Технические характеристики
Надежность двигателя мощностью 630 кВт на 50 % определяет общий срок службы насоса ЦНС 300-480. Китайские моторы, которыми комплектуют ЦНС 300-480 заводы в Украине – не самый лучший выбор. Заранее оговаривайте электродвигатель при заказе агрегата ЦНС300-480. Вакуумметрическая высота всасывания 3 м.
Характеристика рабочей жидкости
Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 300 (8МС-7) и ЦНСг необходимые при подборе.
| Насос | Примеси по массе, % | Размер частиц, мм | рН | t max, ⁰С | Микротвердость, ГПа | Плотность, кг/м 3 | Вязкость, сСт |
| ЦНС 300-480 | 0.2 | 0.2 | 7-8,5 | до 45 | <1,47 | 1000 | <36 |
| ЦНСг 300-480 | до 105 |
Габаритные и присоединительные размеры
Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.
| L с сальниковым уплотнением | L с торцевым уплотнением | L1 | L2 | L3 | m насоса, кг |
| 2085 | 2135 | 1036 | 896 | 1096 | 2150 |
Чертеж и таблица размеров на раме с двигателем
Таблица габаритных размеров и чертеж насоса ЦНС 300-480 в агрегате с двигателем.
| Двигатель | LxBxH, мм c с.у. | LxBxH, мм с т.у. | L2 | L3 | L4 | L5 | Н1 | Н2 | m агрегата, кг |
| Общепромышленный | 3750x1320x1560 | 3800x1320x1560 | 3400 | 1370 | — | 100 | 1120 | 660 | 4810 |
| Взрывозащищенный | 3860x1420x1520 | 3910x1420x1520 | 3150 | 1340 | 610 | 740 | 830 | — | 5900 |

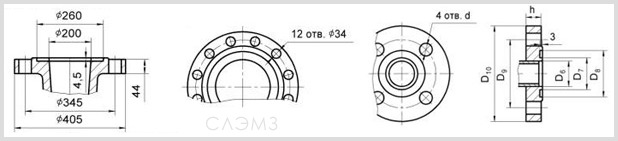

Размер патрубков и чертеж
Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС300-480
| Всасывающий и напорный патрубки ЦНС(г) 300-480 | ||||||
| D6 | D7 | D8 | D9 | D10 | h | d |
| 39 | 50 | 66 | 100 | 135 | 18 | 18 |
Рабочая точка и рабочий интервал
График из паспорта насоса ЦНС300-480. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.
Подбор по цене и надежности
СЛЭМЗ – ответственное предприятие с которым сотрудничают долгие годы. Честное, надежное, оперативное, настроенное на долгосрочное сотрудничество. Кроме приятной цены насоса ЦНС 300-480 и заводской надежности, Вы можете рассчитывать на запчасти к секционному ЦНС, уплотнения, комплектующие и качественные электродвигатели.
Аргументы в пользу покупки насоса ЦНС 300-480 у «СЛЭМЗ»:
- 3 цены на выбор
- заводская надежность насосов и запчастей, гаратния
- сервисные центры по всей Украине, быстрая доставка
Купить насос ЦНС 300-480 и ЦНСг 300-480
Купить насос ЦНС 300-480 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 300-480, отличного качества, оперативного сервиса.
Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 300-540.
