Характеристика | Значение |
Q м³/час | 300 |
Напор, м | 600 |
Р, кВТ | 800,0 |
N, об/мин | 1500/1000 |
КПД, % | 70 |
Кавит. запас, м | <4,5 |
Число ступеней | 10 |
Цена: от 307100 грн
Уточняйте характеристики, цены, размеры, сроки, получайте счёт на оплату
Технические характеристики

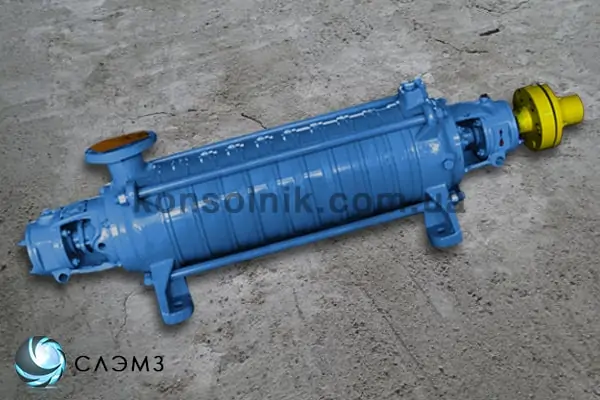

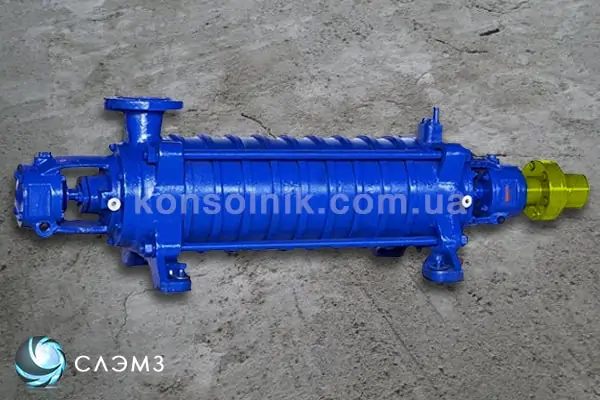

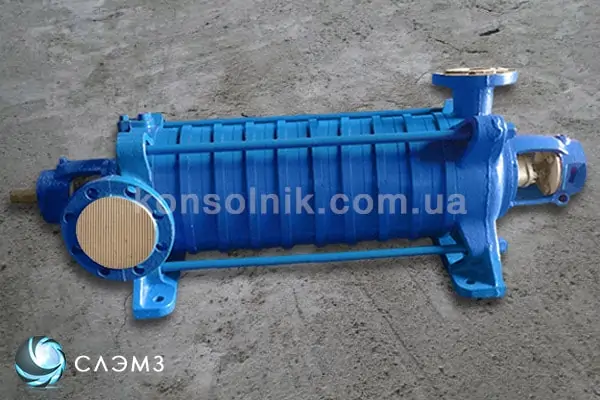

Насос ЦНС 300-600 – самый мощный из секционных. Подача – 300 м³/ч, напор 600 м. Поставляется в агрегате с двигателем 800 кВт. Вес агрегата 5,5 т. Производство в Украине ЦНС 300-600 стало хорошей новостю для отечественной промышленности и мощным шагом в сторону импортонезависимости и возможностей экспортировать на европейские рынки. Вакуумметрическая высота всасывания 3 м.
Характеристика рабочей жидкости
Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 300 (8МС-7) и ЦНСг необходимые при подборе.
Насос | Примеси по массе, % | Размер частиц, мм | рН | t max, ⁰С | Микротвердость, ГПа | Плотность, кг/м 3 | Вязкость, сСт |
ЦНС 300-600 | 0.2 | 0.2 | 7-8,5 | до 45 | <1,47 | 1000 | <36 |
ЦНСг 300-600 | до 105 |
Габаритные и присоединительные размеры

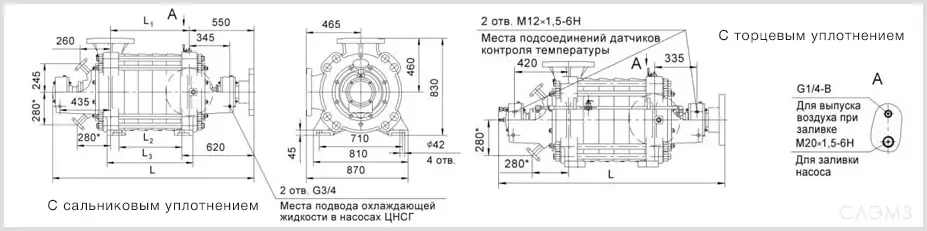

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.
L, мм | L1 | L2 | L3 | Вес насоса ЦНС 300-600, кг | |
с сальниковым уплотнением | с торцевым уплотнением | ||||
2325 | 2375 | 1276 | 1136 | 1336 | 2470 |
Чертеж и таблица размеров на раме с двигателем

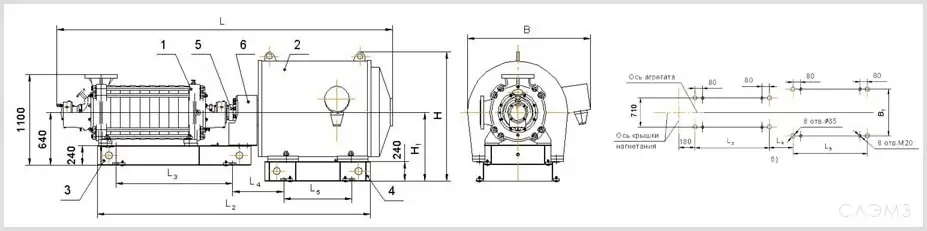

Таблица габаритных размеров и чертеж насоса ЦНС 300-600 в агрегате с двигателем.
Двигатель | LxBxH, мм | L2 | L3 | L4 | L5 | Н1 | B1 | Масса агрегата, кг | |
c с.у. | с т.у. | ||||||||
Общепромышленный | 3940x1420x1680 | 3990x1420x1680 | 3410 | 1590 | 520 | 840 | 720 | 910 | 5430 |
Взрывозащищенный | 4220x1500x1570 | 4270x1500x1570 | 3490 | 600 | 830 | 950 | 6860 |
Размер патрубков и чертеж
Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС300-600.
Всасывающий и напорный патрубки ЦНС(г) 300-600 | ||||||
D6 | D7 | D8 | D9 | D10 | h | d |
39 | 50 | 66 | 100 | 135 | 18 | 18 |
Рабочая точка и рабочий интервал

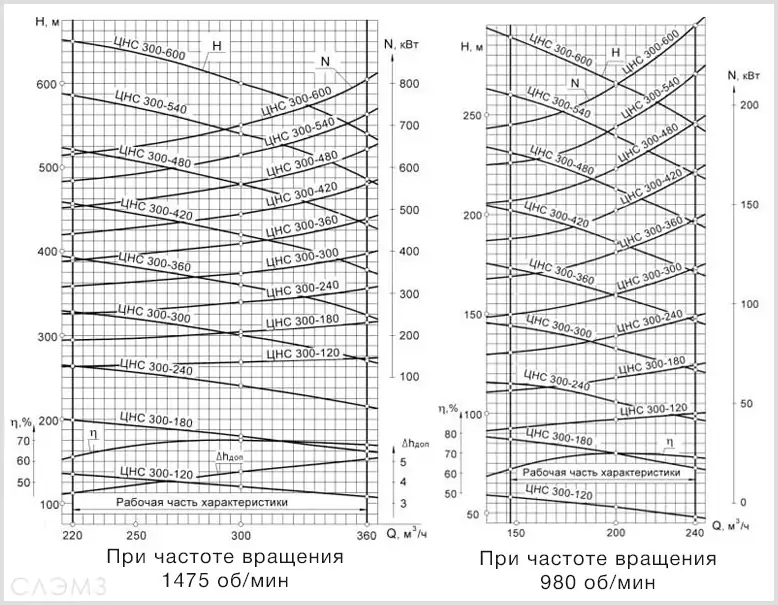

График из паспорта насоса ЦНС300-600. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.
Подбор по цене и надежности
СЛЭМЗ – ответственное предприятие с которым сотрудничают долгие годы. Честное, надежное, оперативное, настроенное на долгосрочное сотрудничество. Кроме приятной цены насоса ЦНС 300-600 и заводской надежности, Вы можете рассчитывать на запчасти к секционному ЦНС, уплотнения, комплектующие и качественные электродвигатели.
Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 300-600:
- 3 цены на выбор
- заводская надежность насосов и запчастей, гарантия
- сервисные центры по всей Украине, быстрая доставка
Купить насос ЦНС 300-600 и ЦНСг 300-600
Купить насос ЦНС 300-600 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 300-600, отличного качества, оперативного сервиса.
Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 13-70.
