Центробежный секционный насос ЦНС
Характеристика Значение
Q м³/час 38
Напор, м 220
Р, кВТ 45
N, об/мин 3000
КПД, % 69
Кавит. запас, м <3,6
Число ступеней 10

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Насосы ЦНС 38-220, ЦНСг 38-220 принадлежат к семейству центробежных, секционных. Многоступенчатая сложная конструкция насоса ЦНС 38-220 и разница в чертежах различных заводов-производителей делают подбор насосов и комплектующих к ЦНС 38-220 весьма трудоемким процессом. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 38 (3МС-10) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 38-220 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 38-220 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 38-220 и чертеж из паспорта

LxBxH, мм L* L1 L2 L3 Вес насоса ЦНС 38-220, кг
1407х440х430 1470 763 653 763 415

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 38-220 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 38-220 и ЦНСг 38-220

Уплотнение насоса ЦНС 38-220 LxBxH, мм L1 L2 L3 L4 Н1 Н2 B1 h Масса агрегата, кг
Сальниковое 2200(2220)х440х640 1750 1230 300 220 582 352 350 140 745
Торцевое 2260(2280)х440х710 360 800

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС38-220.Размеры и чертеж патрубков центробежного насоса ЦНС 38-220

Всасывающий и напорный патрубки ЦНС(г) 38-220
D1 D2 D3 D4 D5 h d
80 105 121 160 195 23 18

Рабочая точка и рабочий интервал

График из паспорта насоса ЦНС38-220. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 38-220 из паспорта

Подбор по цене и надежности

Насос ЦНС 38-220 от «СЛЭМЗ» на Вашем производстве – залог спокойствия, уверенности в бесперебойности техпроцесса. Каждый ЦНСг38-220 отвечает заводским стандартам качества, сборка с надежными электродвигателями происходит с применением лазерного центровщика. Мы не перестаем модернизировать производственное и ремонтное оборудование, внедряем в процесс комплектации, подготовки передовые технологии.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 38-220:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 38-220 и ЦНСг 38-220

Купить насос ЦНС 38-220 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 38-220, отличного качества, оперативного сервиса.

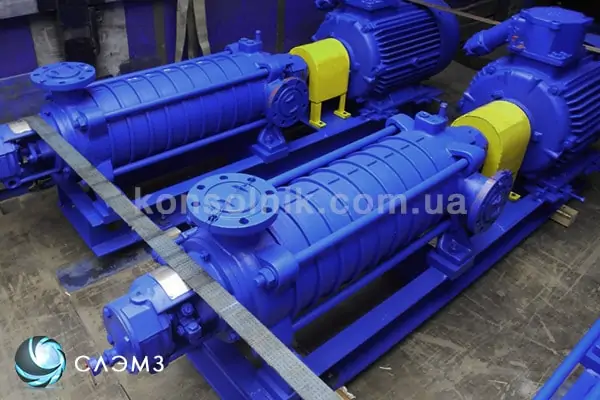

  • Центробежный насос ЦНС 38-220 многоступенчатый

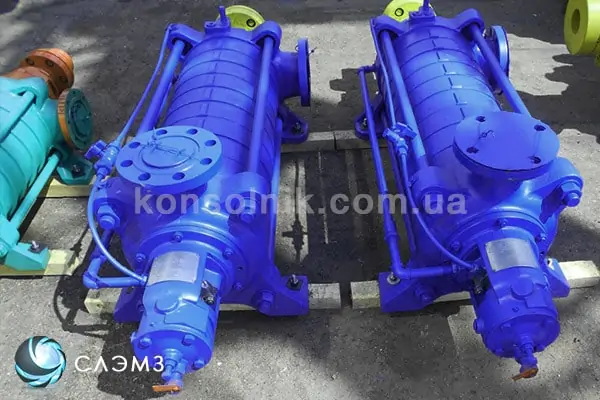

  • Насос ЦНСг 38-220 для воды

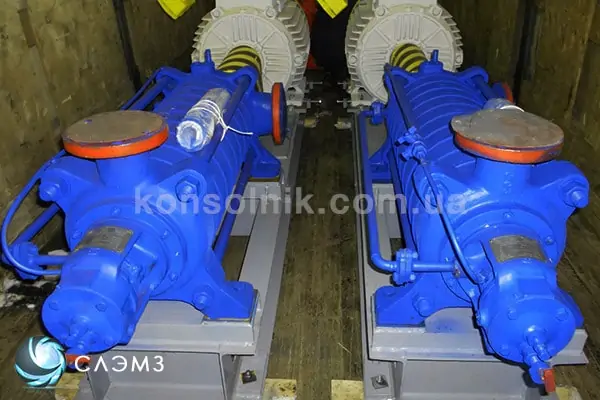

  • Насос ЦНС(г) 38-220, 3МС-10 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 60-66.

    ×

      ×
