Центробежный секционный насос ЦНС
Характеристика Значение
Q м³/час 38
Напор, м 88
Р, кВТ 18,5
N, об/мин 3000
КПД, % 67
Кавит. запас, м <3,6
Число ступеней 4

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Насосы ЦНС 38-88 и ЦНСг 38-88 способны перекачивать горячую и холодную воду с процентным содержанием твердых частиц 0,2 % и размером ≤ 0,22 мм. Чаще комплектуются общепромышленными двигателями 18,5 кВт 3000 об, для шахт с большим содержанием взрывоопасных газов ЦНС 38-88 агрегатируются взрывозащищенными. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 38 (3МС-10) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 38-88 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 38-44 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 38-88 и чертеж из паспорта

LxBxH, мм L* L1 L2 L3 Вес насоса ЦНС 38-88, кг
981х440х430 1040 337 227 337 247

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 38-88 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 38-88 и ЦНСг 38-88

Уплотнение насоса ЦНС 38-88 LxBxH, мм L1 L2 L3 L4 Н1 Н2 B1 h Масса агрегата, кг
Сальниковое 1690(1720)х440х590 1250 730 300 205 577 347 350 140 440
Торцевое 1750(1780)х440х690 360 485

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС 38-88Размеры и чертеж патрубков центробежного насоса ЦНС 38-88

Всасывающий и напорный патрубки ЦНС(г) 38-88
D1 D2 D3 D4 D5 h d
80 105 121 160 195 23 18

Рабочая точка и рабочий интервал

График из паспорта насоса ЦНС 38-88. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС 38 из паспорта

Подбор по цене и надежности

У «СЛЄМЗ» можно быстро и без проблем заказать и купить ЦНС 38-88 украинского, белорусского и российского производства. Наши механики учитывают все возможные нюансы, различия в чертежах при подборе нового насоса ЦНС(г) 38-88, замене или подборе запчастей. На наши насосы ЦНСг 38-88 мы ставим те же двигатели, которые работают на наших производственных мощностях – только самые проверенные и безотказные.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 38-88:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 38-88 и ЦНСг 38-88

Купить насос ЦНС 38-88 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 38-88, отличного качества, оперативного сервиса.

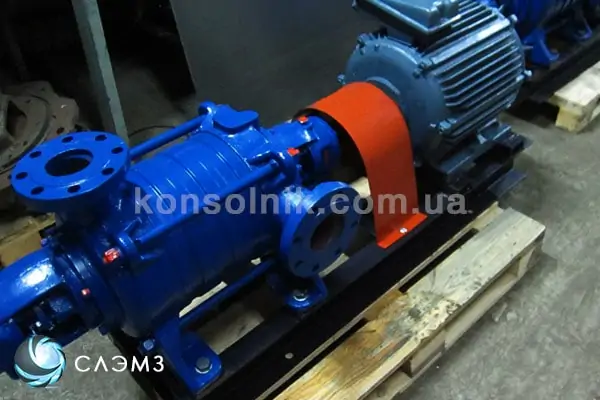

  • Центробежный насос ЦНС 38-88 многоступенчатый

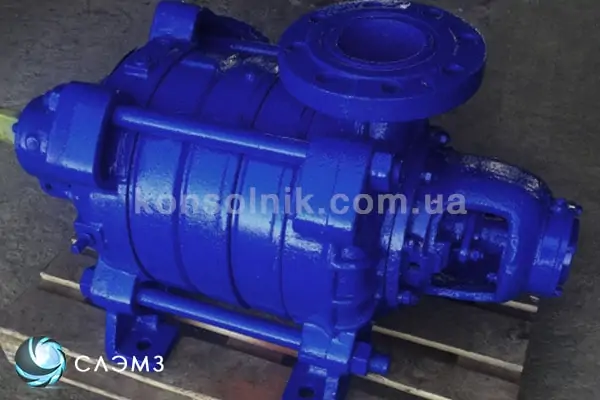

  • Насос ЦНСг 38-88 для воды
  • Насос ЦНС(г) 38-88, 3МС-10 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 38-110.

    ×

      ×
