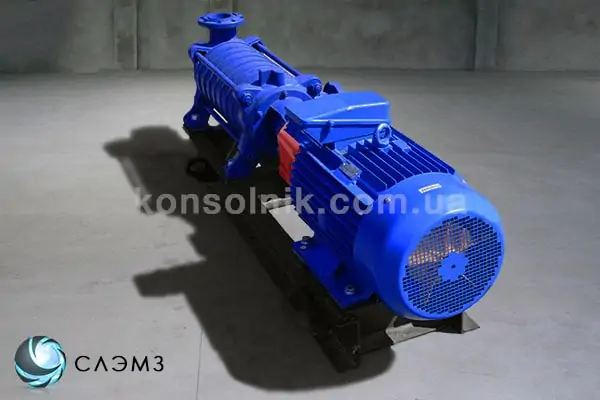

Центробежный насос ЦНС 60-231 (4МС-10) для перекачки воды

Купить насос ЦНС 60-231 и ЦНСг 60-231

Q м³/час	60
Напор, м	231
Р, кВТ	75
N, об/мин	3000
КПД, %	71
Кавит. запас, м	<4,5
Число ступений	7

Напишите запрос.
Мы рассчитаем сроки, цену, доставку и немедленно
сообщим Вам.

Купить насос ЦНС 60-231 у «Слобожанского завода». Надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Информационная поддержка и производство запчастей.

Технические характеристики насоса ЦНС 60-231

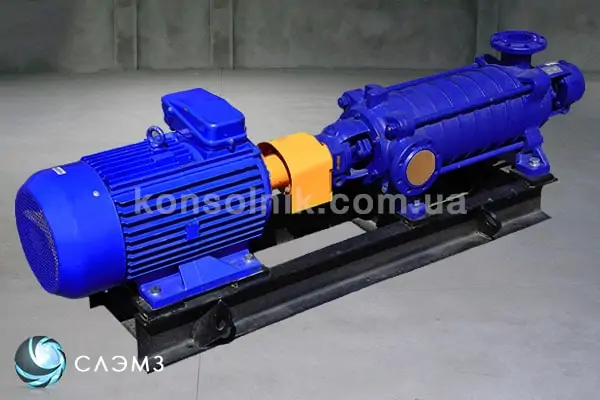

Насос ЦНС 60-231 с двигателем 75 кВт востребованный у коммунальщиков в системах водообеспечения, в горнодобывающей промышленности и сельском хозяйстве. Украинские ЦНСг 60-231 не уступают российским и белорусским по надежности, значительно быстрее поставляются. Вакуумметрическая высота всасывания 3 м.

Рабочая жидкость

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС и ЦНСг необходимые при подборе.

	Примеси по массе, %	Размер частиц, мм	рН	t max, ⁰С	Микротвердость, ГПа	Плотность, кг/м 3	Вязкость, сСт
ЦНС	0.2	0.2	7-8,5	до 45	<1,47	1000	<36
ЦНС(г)	0.2	0.2	7-8,5	до 105	<1,47	1000	<36

Габаритные размеры

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.

Чертеж и габаритные размеры центробежных насосов ЦНС

LxBxH, мм	L*	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	B1	B2	B3	H1	m насоса, кг
1270х520х500	1330	620	510	647	397	353	250	240	200	180	160	215	270	430	500	270	420

Чертеж и таблица размеров ЦНС 60-231 на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 60-231 в агрегате с двигателем.

Габаритно-присоединительные размеры агрегатов ЦНС

Уплотнение	LxBxH, мм	L1	L2	L3	L4	Н1	Н2	B1	h	m агрегата, кг
Сальниковое	2220(2230)х545(800)х810	1750	1230	300	185	675	405	430	140	910
Торцевое	2290(2390)х545(800)х810	1750	1230	370	185	675	405	430	140	1080

Размер патрубков и чертеж насоса ЦНС 60-231

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС60-231

Размеры и чертеж патрубков центробежного насоса ЦНС

Всасывающий патрубок					Нагнетательный патрубок
D1	D2	D3	D4	D5	D1	D2	D3	D4	D5	h	d
100	128	145	190	230	80	105	121	170	210	27	24

Графические характеристики

Рабочая точка насоса ЦНС(г) 60-231 и рабочий интервал

График из паспорта насоса ЦНС60-231. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.

Графические характеристики ЦНС 60 из паспорта

Подбор

Подбор насоса ЦНС60-231 по цене и надежности

Насос ЦНС60-231 от «СЛЭМЗ» – новое оборудование. Разницы в надежности нет – толи вы купили ЦНС60-231 с завода-производителя, толи заказали подготовленный насос из складского резерва «Слобожанского завода» — мы всегда порадуем ценой и никогда не огорчим надежностью.

Сотрудничество с заводом

«Слобожанский завод» — это профессионализм и возможность выбора. Купить секционный насос ЦНС 60-231 у официального дилера по цене завода, либо изготовить новый агрегат, либо купить насос ЦНС с хранения по низкой цене, но с заводским ОТК. Подбор и изготовление всех запчастей к насосу ЦНС60-231. Гарантия низкой цены, отличного качества, оперативного сервиса.

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 60-264.
