Центробежный насос ЦНС 60-297 (4МС-10) для перекачки воды

Купить насос ЦНС 60-297 и ЦНСг 60-297

Q м³/час	60
Напор, м	297
Р, кВТ	90
N, об/мин	3000
КПД, %	71
Кавит. запас, м	<4,5
Число ступений	9

Напишите запрос.
Мы рассчитаем сроки, цену, доставку и немедленно
сообщим Вам.

Купить насос ЦНС 60-297 у «Слобожанского завода». Надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Информационная поддержка и производство запчастей.

Технические характеристики насоса ЦНС 60-297

Все насосы ЦНС 60-297 украинского производства сертифицированные, с гарантией и великолепным качеством. Крупные производственно-торговые организации профессионально подготавливают насосы ЦНСг 60-297, комплектуют их более надежными двигателями, чем на заводе. Вакуумметрическая высота всасывания 3 м.

Рабочая жидкость

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС и ЦНСг необходимые при подборе.

	Примеси по массе, %	Размер частиц, мм	рН	t max, ⁰С	Микротвердость, ГПа	Плотность, кг/м 3	Вязкость, сСт
ЦНС	0.2	0.2	7-8,5	до 45	<1,47	1000	<36
ЦНС(г)	0.2	0.2	7-8,5	до 105	<1,47	1000	<36

Габаритные размеры

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.

Чертеж и габаритные размеры центробежных насосов ЦНС

LxBxH, мм	L*	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	B1	B2	B3	H1	m насоса, кг
1430х520х500	1490	780	670	807	397	353	250	240	200	180	160	215	270	430	500	270	499

Чертеж и таблица размеров ЦНС 60-297 на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 60-297 в агрегате с двигателем.

Габаритно-присоединительные размеры агрегатов ЦНС

Уплотнение	LxBxH, мм	L1	L2	L3	L4	Н1	Н2	B1	h	m агрегата, кг
Сальниковое	2380(2480)х545(800)х810	1900	1380	300	195	675	405	430	140	960
Торцевое	2450(2550)х545(800)х810	1900	1380	370	195	675	405	430	140	1130

Размер патрубков и чертеж насоса ЦНС 60-297

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС60-297

Размеры и чертеж патрубков центробежного насоса ЦНС

Всасывающий патрубок					Нагнетательный патрубок
D1	D2	D3	D4	D5	D1	D2	D3	D4	D5	h	d
100	128	145	190	230	80	105	121	170	210	27	24

Графические характеристики

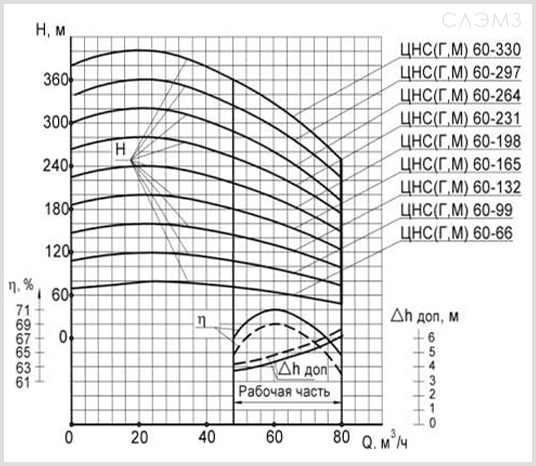

Рабочая точка насоса ЦНС(г) 60-297 и рабочий интервал

График из паспорта насоса ЦНС60-297. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.

Графические характеристики ЦНС 60 из паспорта

Подбор

Подбор насоса ЦНС60-297 по цене и надежности

Слаженная работа всех подразделений «Слобожанского завода» и развитая инфраструктура филиалов по Украине позволяет дать предельно низкую цену насоса ЦНС60-297 как с заводского конвейера, так и из резерва, в максимально короткий срок и с минимальными расходами на транспортировку. Мы так же хорошо и оперативно устраним любую неисправность Вашего насоса ЦНС60-297, привезем нужную запчасть, дадим любые технические консультации.

Сотрудничество с заводом

«Слобожанский завод» — это профессионализм и возможность выбора. Купить секционный насос ЦНС 60-297 у официального дилера по цене завода, либо изготовить новый агрегат, либо купить насос ЦНС с хранения по низкой цене, но с заводским ОТК. Подбор и изготовление всех запчастей к насосу ЦНС60-297. Гарантия низкой цены, отличного качества, оперативного сервиса.

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 60-330.
