Насос СМ 80-50-200
Параметр СМ80-50-200/2 СМ80-50-200/4
Q м³/час 50 25
Напор, м 50 12,5
Р, кВТ 18,5/15 4/3
N, об/мин 3000 1500
КПД, % 58/60 58/60
Кавит. запас, м 6 6
Утечка л/час 10 10

Рассчитаем сроки, цену и немедленно
сообщим Вам.

У «Слобожанского завода» Вы сможете купить насос СМ 80-50-200 недорого, с паспортом и гарантией, постагарантийным сервисом.

СМ 80-50-200

Насос СМ 80-50-200 – самый маломощный из фекальных центробежных насосов. Производительность от 20 до 50 м³/ч, напор от 12,5 до 50 м. Комплектуется с электродвигателем мощностью от 2,2 до 18,5 кВт. Особенность конструкции – наличие съемного напорного патрубка и специального лючка для чистки насоса. Производители – Украина, Россия.

2СМ 80-50-200

Насос 2СМ80-50-200 – модифицированная версия. Имеет более компактныне габаритные размеры. Энергопотребление ниже, чем у СМ 80-50-200. Запчасти невзаимозаменяемы.

Технические характеристики

Сравнительная таблица технических характеристик насосов СМ 80-50-200/2, СМ 80-50-200/4 и 2 СМ80-50-200 стандартных и с подрезкой рабочего колеса. Основные характеристики из технического паспорта насоса для грязной воды — напор, подача, потребляемая мощность, КПД, графические характеристики, вес, диаметры крыльчатки.

Марка насоса Q , м³ /час H, м Р, кВТ N, об/мин КПД, % Кавит. запас, м Утечка л/час m насоса, кг m агрегата, кг ∅ раб. колеса, мм
СМ 80-50-200/2 50 50 18,5 3000 58 6 10 88 260 195
СМ 80-50-200/2а 45 42 15 56 210 180
СМ 80-50-200/2б 40 35 11 56 200 165
СМ 80-50-200/4 25 12,5 4 1500 58 5 155 195
СМ 80-50-200/4а 22 10,5 3 57 145 180
СМ 80-50-200/4б 20 9 2,2 59 145 165
2 СМ 80-50-200/2 50 50 15 3000 59 92 200 205
2СМ80-50-200/2а 45 43 11 58 195 185
2СМ80-50-200/2б 40 35 11 195 165
2СМ 80-50-200/4 25 12,5 3 1500 185 205
2СМ80-50-200/4а 22 10,5 2,2 56 145 185
2СМ80-50-200/4б 20 9 1,5 56 145 165

Параметры перекачиваемой воды

Таблица с допустимыми характеристиками перекачиваемой жидкости для сточно-массного насоса СМ 80-50.

Содержание частиц по массе, % Размер частиц, мм Микротвердость, МПа рН Плотность, кг/м3 Вязкость, м² /с t max, ⁰С
< 1 < 20 < 9000 <8,5 1110 1х10-6 90

Габаритные размеры и чертежи из паспорта

Чертеж с монтажными, габаритными и присоединительными размерами агрегата из паспорта.

Габаритные размеры из паспорта насоса СМ 80-50-200 и 2СМ 80-50-200

Насос LxBxH, мм L1 L2 L3 L4 L5 L6 B1 B2 H1 d n Подшипник
СМ 80-50-200 1180х290х490 190 77 455 8 70 780 312 270 210 22 6 46309
60309
66309
36309
2СМ 80-50-200 1196х270х480 190 75 462 5 35 600 305 190 210 19 4

Чертеж и размеры патрубков

Диаметры всасывающего и напорного патрубков насоса СМ 80-50-200 и 2СМ 80-50-200 из техпаспорта для сверки и подготовки трубопровода к монтажу.

Чертеж патрубков насоса СМ 80-50-200/2 и 2СМ 80-50-200/2

Маркировка Всасывающий патрубок Напорный патрубок
СМ80-50-200
2СМ80-50-200
D1 D2 D3 D4 d1 n1 D5 D6 D7 D8 d2 n2
80 160 195 133 18 4 50 125 160 102 18 4

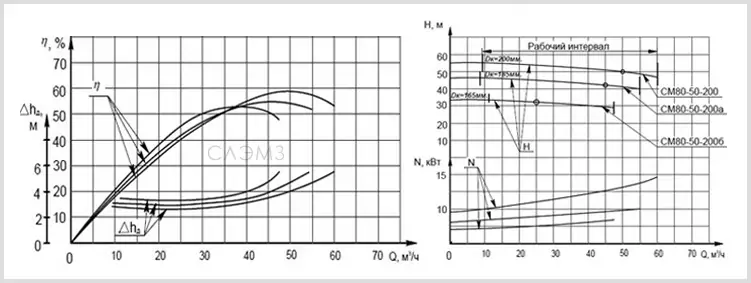

Графические характеристики насосов СМ 80-50-200

На графиках из технического паспорта насоса СМ 80-50-200 представлена зависимость КПД и напора от производительности и от мощности мотора. Диапазон позволяет подобрать оптимальную рабочую точку для Вашего технологического процесса.

Графики с рабочим интервалом насосов 2СМ80-50-200/2а и СМ80-50-200/2б с подрезкой рабочего колеса также отмечены для сравнения.

Графические характеристики СМ 80-50-200 и 2СМ 80-50-200

Подбор и цена

Преимущества покупки у Слобожанским заводом:

  • заводская цена насоса СМ 80-50-200
  • система оплаты и стоимость на выбор — с НДС, без НДС или наложенным платежом
  • профессиональный подбор
  • сервисные центры, ремонт
  • качественные заводские запчасти
  • отсутствие возвратов и гарантийных случаев

Получите максимальную выгоду с минимальными потерями!

.

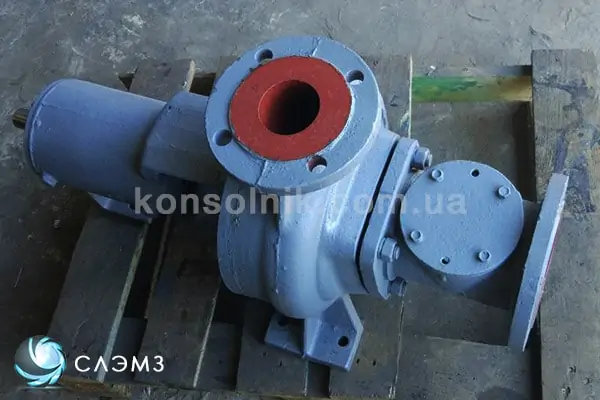

  • Насос СМ 80-50-200/2 горизонтального типа

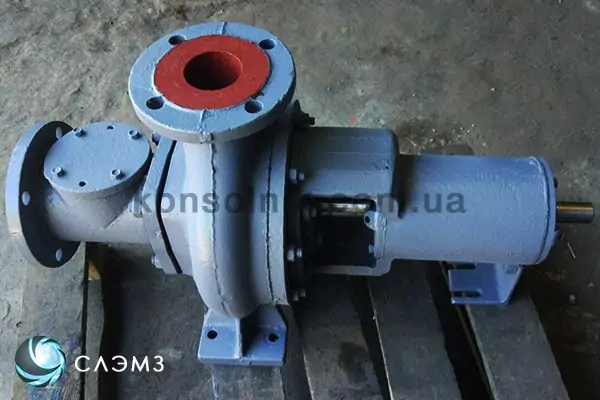

  • Насос СМ 80 50 центробежный

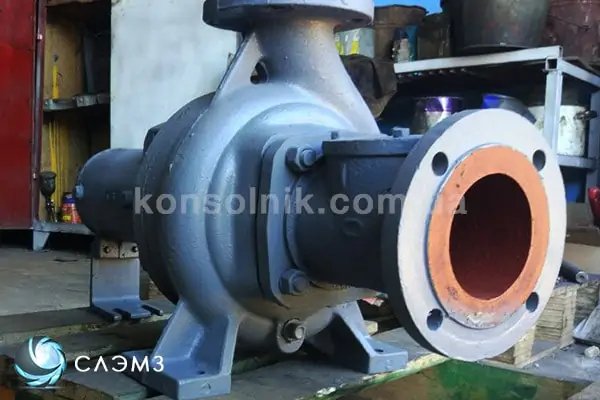

  • Канализационный насос 2СМ 80-50-200 для сточных масс
  • СМ 80 50 200 с электродвигателем 3000 об. мин.
