насос сдв центробежныйвертикальній для грязной воды
Характеристика Значение
Q м³/час 16
Напор, м 10
Р, кВТ 1,5
N, об/мин 1500
КПД, % 49
Кавит. запас, м 2
Утечка л/час 10
Рассчитаем сроки, цену и немедленно сообщим Вам

Позвоните специалистам «Слобожанского завода» для подбора и заказа насоса СД 16/10 с заводской гарантией. Любая техническая помощь, консультации и сервис.

Технические характеристики

Насос СД 16/10 – центробежный, одноступенчатый, горизонтальный. Применяется для перекачки грязной воды, фекальных и сточных масс. Подача от 12,5 до 16 м³/ч; напор от 7 до 10 м. Агрегатируется с электродвигателем 1,1 кВт и 1,5 кВт в зависимости от подрезки рабочего колеса (СД16/10а и СД16/10б). Особенность конструкции: напорный патрубок поворачивается на 90°. Крыльчатка (СЧ 20) насоса СД 16/10  — одностороннее, размер проходного сечения – 20 мм. Маркировка до 1982 г — ФГ 14,5/10. Таблица технических характеристик.

Насос Q , м 3 /час H, м Р, кВТ N, об/мин КПД, % Наработка до отказа, тыс. ч Кавит. запас, м Утечка л/час Ø раб. кол, мм
СД 16/10 16 10 1,5 1500 49 32 2 10 184
СД 16/10а 14 8,2 1,1 46 175
СД 16/10б 12 6,7 1,1 43 166

Параметры перекачиваемой жидкости

Таблица характеристик перекачиваемой жидкости для насоса СД 16/10. Максимальные показатели температуры, плотности, вязкости, размера твердых включений.

Содержание абразивных частиц, % Размер абразивных частиц, мм Размер неабразивных частиц, мм Проходное сечение рабочего колеса, мм Микротвердость, МПа рН Плотность, кг/м³ Вязкость, м² /с t max, ⁰С
< 1 ≤ 5 ≤ 10 20 < 9000 6-8,5 ≤ 1100 1х10-6 90

Габаритные и присоединительные размеры из паспорта

Габаритный чертеж, присоединительные размеры и вес насоса СД 16/10 и агрегата из технического паспорта. Расстояние между крепежными отверстиями для присоединения рамы к фундаменту. Схема строповки насосного агрегата.Габаритные и присоединительные размеры насоса СД 16/10

Фекальный насос Маркировка двигателя Габариты, мм Вес, кг L1 L2 L4 L5 B1 B2 B3 B4 B5 H2 H3 n3 d3
Насос агрегат Насос агрегат
СД16 /10 АИР80В4 644х317х340 1080х240х440 180 760 645 95 210 112 240 118 190 200 190 410 4 19
СД16 /10а АИР80А4 960х240х440 145 750
СД16 /10б 675

Чертеж и размеры патрубков

Чертеж с диаметрами напорного и всасывающего патрубка из технического паспорта насоса СД 16/10. Внешний, внутренний диаметр отверстий для изготовления ответных фланцев.Размеры и чертеж патрубков центробежного насоса СД16/10

Всасывающий патрубок Напорный патрубок
D1 D2 D3 D4 n1 d1 h1 D5 D6 D7 D8 n2 d2 h2
50 125 160 102 4 18 20 40 110 145 88 4 18 18

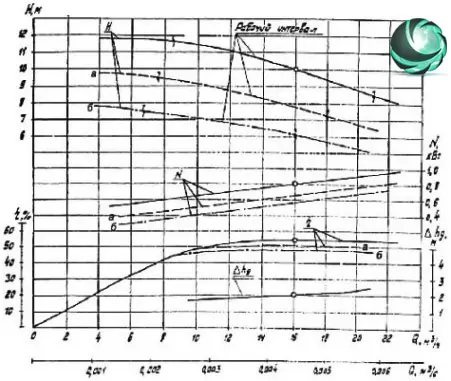

Графические характеристики

График показывает рабочий интервал и рабочую точку фекального насоса СД16 в зависимости от мощности электромотора. Подбор оптимальных показателей производительности и напора

Графические характеристики фекального насоса СД16/10
