| Характеристика | Значение |
| Q м³/час | 16 |
| Напор, м | 25 |
| Р, кВТ | 4 |
| N, об/мин | 3000 |
| КПД, % | 49 |
| Кавит. запас, м | 4 |
| Утечка л/час | 10 |
Рассчитаем сроки, цену и немедленно сообщим Вам
Позвоните специалистам «Слобожанского завода» для подбора и заказа насоса СД 16/25 с заводской гарантией. Любая техническая помощь, консультации и сервис.
Технические характеристики
Насос СД 16/25 – центробежный, одноступенчатый, горизонтальный. Применяется для перекачки грязной воды, фекальных и сточных масс. Подача от 13 до 16 м³/ч; напор от 17,5 до 25 м. Агрегатируется с электродвигателем 2,2; 3 кВт и 4 кВт в зависимости от подрезки рабочего колеса (СД 16/25а и СД 16/25б). Особенность конструкции: напорный патрубок поворачивается на 90°. Крыльчатка (СЧ 20) насоса СД 16/10 — одностороннее, размер проходного сечения – 20 мм. Маркировка до 1982 г — ФГ 16/27. Таблица технических характеристик.
| Насос | Q , м 3 /час | H, м | Р, кВТ | N, об/мин | КПД, % | Наработка до отказа, тыс. ч | Кавит. запас, м | Утечка л/час | Ø раб. кол, мм |
| СД 16/25 | 16 | 25 | 4 | 3000 | 49 | 32 | 4 | 10 | 150 |
| СД 16/25а | 14,5 | 20,5 | 3 | 46 | 136 | ||||
| СД 16/25б | 13 | 17,5 | 2,2 | 43 | 128 |
Параметры перекачиваемой жидкости
Таблица характеристик перекачиваемой жидкости для насоса СД 16/25. Максимальные показатели температуры, плотности, вязкости, размера твердых включений.
| Содержание абразивных частиц, % | Размер абразивных частиц, мм | Размер неабразивных частиц, мм | Проходное сечение рабочего колеса, мм | Микротвердость, МПа | рН | Плотность, кг/м³ | Вязкость, м² /с | t max, ⁰С |
| < 1 | ≤ 5 | ≤ 10 | 20 | < 9000 | 6-8,5 | ≤ 1100 | 1х10-6 | 90 |
Габаритные и присоединительные размеры из паспорта
Габаритный чертеж, присоединительные размеры и вес насоса СД 16/25 и агрегата из технического паспорта. Расстояние между крепежными отверстиями для присоединения рамы к фундаменту. Схема строповки насосного агрегата.
| Фекальный насос | Маркировка двигателя | Габариты, мм | Вес, кг | L1 | L2 | L4 | L5 | B1 | B2 | B3 | B4 | B5 | H2 | H3 | n3 | d3 | ||
| Насос | агрегат | Насос | агрегат | |||||||||||||||
| СД 16/25 | АИР100S2 | 642х220х315 | 1060x240x370 | 73 | 114 | 150 | 645 | 95 | 210 | 94 | 240 | 118 | 236 | 200 | 160 | 415 | 4 | 19 |
| СД16/25а | АИР90L2 | |||||||||||||||||
| СД16/25б | АИР80B2 | |||||||||||||||||
Чертеж и размеры патрубков
Чертеж с диаметрами напорного и всасывающего патрубка из технического паспорта насоса СД 16/25. Внешний, внутренний диаметр отверстий для изготовления ответных фланцев.
| Всасывающий патрубок | Напорный патрубок | ||||||||||||
| D1 | D2 | D3 | D4 | n1 | d1 | h1 | D5 | D6 | D7 | D8 | n2 | d2 | h2 |
| 50 | 125 | 160 | 102 | 4 | 18 | 20 | 40 | 110 | 145 | 88 | 4 | 18 | 18 |

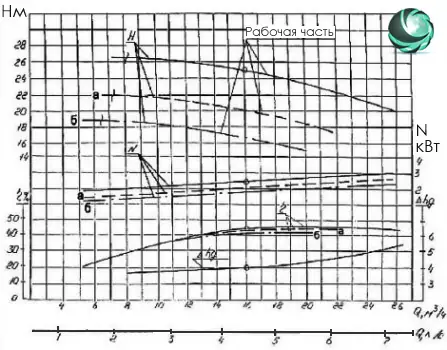

Графические характеристики
График показывает рабочий интервал и рабочую точку фекального насоса СД16 в зависимости от мощности электромотора. Подбор оптимальных показателей производительности и напора
Подбор по цене и надежности
Цена
- 2 цены исходя из бюджета
- Заводская цена насоса СД 16/25 текущего года выпуска
- Цена за насос с хранения ниже, чем у конкурентов
Надежность
- Надежные насосы СД 16/25 с заводской гарантией и паспортом
- Сервисное обслуживание и ремонт
- Изготовление редких моделей насосов и запчастей
Купить насос СД 16/25
Купить насос СД 16/25 у Слобожанского завода безопасно и быстро:
- Новые электронасосы, проверенные ОТК
- 3 системы оплаты
- Отправка в горящем режиме за 24 часа с ближайшего склада
- Отсутствие рекламаций более 4 лет
