| Характеристика | Значение |
| Q м³/час | 160 |
| Напор, м | 10 |
| Р, кВТ | 11 |
| N, об/мин | 1000 |
| КПД, % | 63 |
| Кавит. запас, м | 3 |
| Утечка л/час | 10 |
Рассчитаем сроки, цену и немедленно сообщим Вам
Позвоните специалистам «Слобожанского завода» для подбора и заказа насоса СД 160/10 с заводской гарантией. Любая техническая помощь, консультации и сервис.
Технические характеристики
Насос СД 160/10 – центробежный, одноступенчатый, горизонтальный. Применяется для перекачки грязной воды, фекальных и сточных масс. Подача от 135 до 160 м³/ч; напор от 7 до 10 м. Агрегатируется с электродвигателем 11 кВт и 7,5 кВт в зависимости от подрезки рабочего колеса (СД 160/10а и СД 160/10б). Особенность конструкции: наорный патрубок поворачивается на 90°. Крыльчатка (СЧ 20) насоса СД 160/10 — одностороннее, размер проходного сечения – 80 мм. Таблица технических характеристик.
| Насос | Q , м 3 /час | H, м | Р, кВТ | N, об/мин | КПД, % | Наработка до отказа, тыс. ч | Кавит. запас, м | Утечка л/час | Ø раб. кол, мм |
| СД 160/10 | 160 | 10 | 11 | 1000 | 63 | 32 | 3 | 10 | 295 |
| СД 160/10а | 145 | 8,3 | 11 | 60 | 272 | ||||
| СД 160/10б | 135 | 7 | 7,5 | 58 | 260 |
Параметры перекачиваемой жидкости
Таблица характеристик перекачиваемой жидкости для насоса СД 160/10. Максимальные показатели температуры, плотности, вязкости, размера твердых включений.
| Содержание абразивных частиц, % | Размер абразивных частиц, мм | Размер неабразивных частиц, мм | Проходное сечение рабочего колеса, мм | Микротвердость, МПа | рН | Плотность, кг/м³ | Вязкость, м² /с | t max, ⁰С |
| < 1 | ≤ 5 | ≤ 10 | 20 | < 9000 | 6-8,5 | ≤ 1100 | 1х10-6 | 90 |
Габаритные и присоединительные размеры из паспорта
Габаритный чертеж, присоединительные размеры и вес насоса СД 160/10 и агрегата из технического паспорта. Расстояние между крепежными отверстиями для присоединения рамы к фундаменту. Схема строповки насосного агрегата.
| Фекальный насос | Маркировка двигателя | Габариты, мм | Вес, кг | L1 | L2 | L4 | L5 | B1 | B2 | B3 | B4 | B5 | H2 | H3 | n3 | d3 | ||
| Насос | агрегат | Насос | агрегат | |||||||||||||||
| СД 160/10 | АИР160S6 | 1119х610х630 | 1450х610х700 | 370 | 565 | 195 | 780 | 150 | 310 | 236 | 340 | 118 | 300 | 200 | 350 | 560 | 4 | 19 |
| СД 160/10а | АИР132М6 | 515 | 560 | |||||||||||||||
| СД 160/10б | 508 | |||||||||||||||||
Чертеж и размеры патрубков
Чертеж с диаметрами напорного и всасывающего патрубка из технического паспорта насоса СД 160/10. Внешний, внутренний диаметр отверстий для изготовления ответных фланцев.
| Всасывающий патрубок | Напорный патрубок | ||||||||||||
| D1 | D2 | D3 | D4 | n1 | d1 | h1 | D5 | D6 | D7 | D8 | n2 | d2 | h2 |
| 50 | 125 | 160 | 102 | 4 | 18 | 20 | 40 | 110 | 145 | 88 | 4 | 18 | 18 |
Графические характеристики

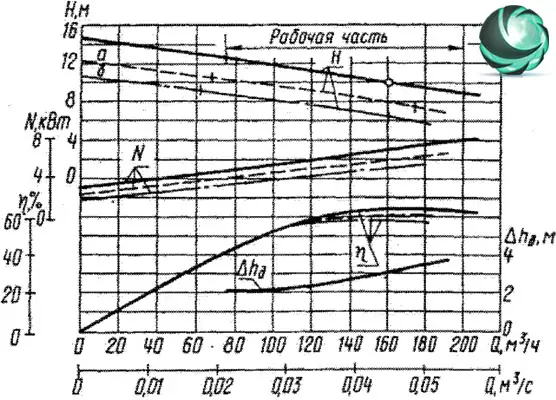

График показывает рабочий интервал и рабочую точку фекального насоса СД 160 в зависимости от мощности электромотора. Подбор оптимальных показателей производительности и напора
Подбор по цене и надежности
Цена
- 2 цены исходя из бюджета
- Заводская цена насоса СД 160/10 текущего года выпуска
- Цена за насос с хранения ниже, чем у конкурентов
Надежность
- Надежные насосы СД 160/10 с заводской гарантией и паспортом
- Сервисное обслуживание и ремонт
- Изготовление редких моделей насосов и запчастей
Купить насос СД 160/10
Купить насос СД 160/10 у Слобожанского завода безопасно и быстро:
- Новые электронасосы, проверенные ОТК
- 3 системы оплаты
- Отправка в горящем режиме за 24 часа с ближайшего склада
- Отсутствие рекламаций более 4 лет
