| Характеристика | Значение |
| Q м³/час | 160 |
| Напор, м | 45 |
| Р, кВТ | 37 |
| N, об/мин | 1500 |
| КПД, % | 64 |
| Кавит. запас, м | 6,5 |
| Утечка л/час | 10 |
Рассчитаем сроки, цену и немедленно сообщим Вам
Позвоните специалистам «Слобожанского завода» для подбора и заказа насоса СД 16/10 с заводской гарантией. Любая техническая помощь, консультации и сервис.
Технические характеристики
Насос СД 160/45 – центробежный, одноступенчатый, горизонтальный. Применяется для перекачки грязной воды, фекальных и сточных масс. Подача от 128 до 160 м³/ч; напор от 30 до 45 м. Агрегатируется с электродвигателем от 22 кВт и 37 кВт в зависимости от подрезки рабочего колеса (СД 160/45а и СД 160/45б). Особенность конструкции: напорный патрубок поворачивается на 90°. Крыльчатка (СЧ 20) насоса СД 160/45 — одностороннее, размер проходного сечения – 54 мм. Маркировка до 1982 г. — насос ФП 44/46. Таблица технических характеристик.
| Насос | Q , м 3 /час | H, м | Р, кВТ | N, об/мин | КПД, % | Наработка до отказа, тыс. ч | Кавит. запас, м | Утечка л/час | Ø раб. кол, мм |
| СД 160/45 | 160 | 45 | 37 | 1500 | 64 | 32 | 6,5 | 10 | 390 |
| СД 160/45а | 144 | 36 | 30 | 61 | 360 | ||||
| СД 160/45б | 128 | 30 | 22 | 58 | 340 |
Параметры перекачиваемой жидкости
Таблица характеристик перекачиваемой жидкости для насоса СД 160/45. Максимальные показатели температуры, плотности, вязкости, размера твердых включений.
| Содержание абразивных частиц, % | Размер абразивных частиц, мм | Размер неабразивных частиц, мм | Проходное сечение рабочего колеса, мм | Микротвердость, МПа | рН | Плотность, кг/м³ | Вязкость, м² /с | t max, ⁰С |
| < 1 | ≤ 5 | ≤ 10 | 20 | < 9000 | 6-8,5 | ≤ 1100 | 1х10-6 | 90 |
Габаритные и присоединительные размеры из паспорта
Габаритный чертеж, присоединительные размеры и вес насоса СД 160/45 и агрегата из технического паспорта. Расстояние между крепежными отверстиями для присоединения рамы к фундаменту. Схема строповки насосного агрегата.
| Фекальный насос | Маркировка двигателя | Габариты, мм | Вес, кг | L1 | L2 | L4 | L5 | B1 | B2 | B3 | B4 | B5 | H2 | H3 | n3 | d3 | ||
| Насос | агрегат | Насос | агрегат | |||||||||||||||
| СД 160/45 | АИР200М4 | 1100х593х610 | 1980х590х742 | 394 | 700 | 185 | 1100 | 275 | 365 | 232 | 240 | 225 | 450 | 415 | 330 | 748 | 6 | 19 |
| СД 160/45а | АИР180М4 | 1900х590х742 | 380 | |||||||||||||||
| СД 160/45б | АИР180S4 | |||||||||||||||||
Чертеж и размеры патрубков
Чертеж с диаметрами напорного и всасывающего патрубка из технического паспорта насоса СД 160/45. Внешний, внутренний диаметр отверстий для изготовления ответных фланцев.
| Всасывающий патрубок | Напорный патрубок | ||||||||||||
| D1 | D2 | D3 | D4 | n1 | d1 | h1 | D5 | D6 | D7 | D8 | n2 | d2 | h2 |
| 50 | 125 | 160 | 102 | 4 | 18 | 20 | 40 | 110 | 145 | 88 | 4 | 18 | 18 |

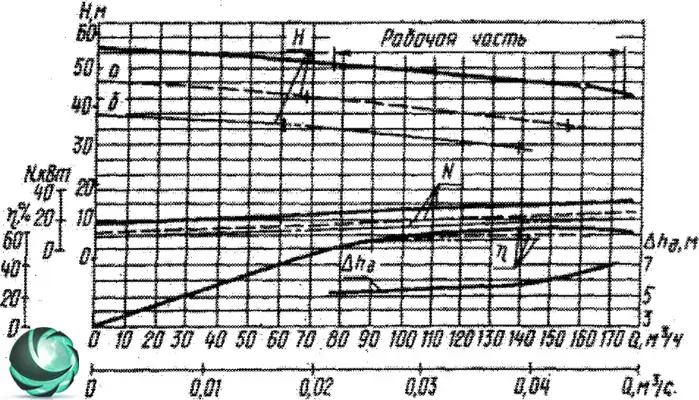

Графические характеристики
График показывает рабочий интервал и рабочую точку фекального насоса СД 160 в зависимости от мощности электромотора. Подбор оптимальных показателей производительности и напора
Подбор по цене и надежности
Цена
- 2 цены исходя из бюджета
- Заводская цена насоса СД 160/45 текущего года выпуска
- Цена за насос с хранения ниже, чем у конкурентов
Надежность
- Надежные насосы СД 160/45 с заводской гарантией и паспортом
- Сервисное обслуживание и ремонт
- Изготовление редких моделей насосов и запчастей
Купить насос СД 160/45
Купить насос СД 160/45 у Слобожанского завода безопасно и быстро:
- Новые электронасосы, проверенные ОТК
- 3 системы оплаты
- Отправка в горящем режиме за 24 часа с ближайшего склада
- Отсутствие рекламаций более 4 лет
