насос сдв центробежныйвертикальній для грязной воды
Характеристика Значение
Q м³/час 250
Напор, м 22,5
Р, кВТ 37
N, об/мин 1500
КПД, % 63
Кавит. запас, м 5
Утечка л/час 10
Рассчитаем сроки, цену и немедленно сообщим Вам

Позвоните специалистам «Слобожанского завода» для подбора и заказа насоса СД 250/22,5 с заводской гарантией. Любая техническая помощь, консультации и сервис.

Технические характеристики

Насос СД 250/22,5 – центробежный, одноступенчатый, горизонтальный. Применяется для перекачки грязной воды, фекальных и сточных масс. Подача от 200 до 250 м³/ч; напор от 16 до 23 м. Агрегатируется с электродвигателем от 22 кВт и 37 кВт в зависимости от подрезки рабочего колеса (СД 250/22,5а и СД 250/22,5б). Особенность конструкции: напорный патрубок поворачивается на 90°. Крыльчатка (СЧ 20) насоса СД 250/22,5  — одностороннее, размер проходного сечения – 54 мм. Маркировка до 1982 г. — ФГ 216/24. Таблица технических характеристик.

Насос Q , м 3 /час H, м Р, кВТ N, об/мин КПД, % Наработка до отказа, тыс. ч Кавит. запас, м Утечка л/час Ø раб. кол, мм
СД 250/22,5 250 22,5 37 1500 63 32 5 10 295
СД 250/22,5а 225 18,5 30 60 272
СД 250/22,5б 205 16 22 58 260

Параметры перекачиваемой жидкости

Таблица характеристик перекачиваемой жидкости для насоса СД 250/22,5. Максимальные показатели температуры, плотности, вязкости, размера твердых включений.

Содержание абразивных частиц, % Размер абразивных частиц, мм Размер неабразивных частиц, мм Проходное сечение рабочего колеса, мм Микротвердость, МПа рН Плотность, кг/м³ Вязкость, м² /с t max, ⁰С
< 1 ≤ 5 ≤ 10 20 < 9000 6-8,5 ≤ 1100 1х10-6 90

Габаритные и присоединительные размеры из паспорта

Габаритный чертеж, присоединительные размеры и вес насоса СД 250/22,5 и агрегата из технического паспорта. Расстояние между крепежными отверстиями для присоединения рамы к фундаменту. Схема строповки насосного агрегата.Габаритные и присоединительные размеры насоса СД 250/22,5

Фекальный насос Маркировка двигателя Габариты, мм Вес, кг L1 L2 L4 L5 B1 B2 B3 B4 B5 H2 H3 n3 d3
Насос агрегат Насос агрегат
СД 250/22,5 АИР200М4 1119х610х630 2000х596х762 409 714 195 1120 270 373 236 240 225 450 415 350 748 6 19
СД 250/22,5а АИР180М4 1915х596х762 700
СД 250/22,5б АИР180S4 1915х596х762

Чертеж и размеры патрубков

Чертеж с диаметрами напорного и всасывающего патрубка из технического паспорта насоса СД 250/22,5. Внешний, внутренний диаметр отверстий для изготовления ответных фланцев.Размеры и чертеж патрубков центробежного насоса СД 250/22,5

Всасывающий патрубок Напорный патрубок
D1 D2 D3 D4 n1 d1 h1 D5 D6 D7 D8 n2 d2 h2
50 125 160 102 4 18 20 40 110 145 88 4 18 18

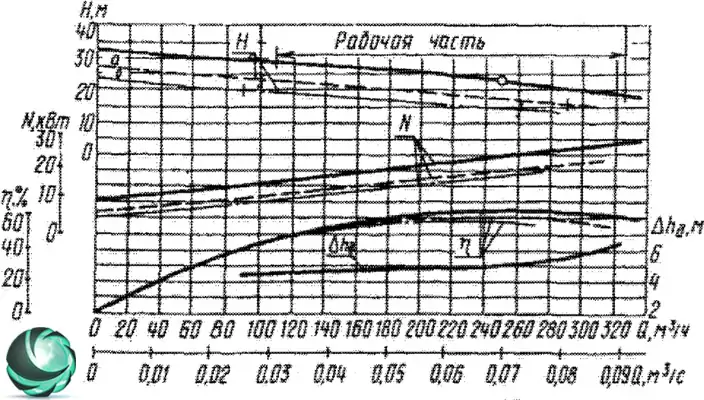

Графические характеристики

График показывает рабочий интервал и рабочую точку фекального насоса СД 250 в зависимости от мощности электромотора. Подбор оптимальных показателей производительности и напора

Графические характеристики фекального насоса СД250/22,5
