Характеристика | Значение |
Q м³/час | 50 |
Напор, м | 10 |
Р, кВТ | 4 |
N, об/мин | 1500 |
КПД, % | 61 |
Кавит. запас, м | 3 |
Утечка л/час | 10 |
Цена: от 12250 грн
Уточняйте характеристики, цены, размеры, сроки, получайте счёт на оплату
Позвоните специалистам «Слобожанского завода» для подбора и заказа насоса СД 50/10 с заводской гарантией. Любая техническая помощь, консультации и сервис.
Технические характеристики
Насос СД 50/10 – центробежный, одноступенчатый, горизонтальный. Применяется для перекачки грязной воды, фекальных и сточных масс. Подача от 40 до 50 м³/ч; напор от 7 до 10 м. Агрегатируется с электродвигателем 3 кВт и 4 кВт в зависимости от подрезки рабочего колеса (СД 50/10а и СД 50/10б). Особенность конструкции: напорный патрубок поворачивается на 90°. Крыльчатка (СЧ 20) насоса СД 50/10 — одностороннее, размер проходного сечения – 52 мм. Маркировка до 1982 г — ФГ 57,7/9,5. Таблица технических характеристик.
Насос | Q , м 3 /час | H, м | Р, кВТ | N, об/мин | КПД, % | Наработка до отказа, тыс. ч | Кавит. запас, м | Утечка л/час | Ø раб. кол, мм |
СД 50/10 | 50 | 10 | 4 | 1500 | 61 | 32 | 3 | 10 | 193 |
СД 50/10а | 45 | 8,3 | 3 | 59 | 182 | ||||
СД 50/10б | 40 | 7 | 3 | 56 | 172 |
Параметры перекачиваемой жидкости
Таблица характеристик перекачиваемой жидкости для насоса СД 50/10. Максимальные показатели температуры, плотности, вязкости, размера твердых включений.
Содержание абразивных частиц, % | Размер абразивных частиц, мм | Размер неабразивных частиц, мм | Проходное сечение рабочего колеса, мм | Микротвердость, МПа | рН | Плотность, кг/м³ | Вязкость, м² /с | t max, ⁰С |
< 1 | ≤ 5 | ≤ 10 | 20 | < 9000 | 6-8,5 | ≤ 1100 | 1х10-6 | 90 |
Габаритные и присоединительные размеры из паспорта
Габаритный чертеж, присоединительные размеры и вес насоса СД 50/10 и агрегата из технического паспорта. Расстояние между крепежными отверстиями для присоединения рамы к фундаменту. Схема строповки насосного агрегата.
Фекальный насос | Маркировка двигателя | Габариты, мм | Вес, кг | L1 | L2 | L4 | L5 | B1 | B2 | B3 | B4 | B5 | H2 | H3 | n3 | d3 | ||
Насос | агрегат | Насос | агрегат | |||||||||||||||
СД 50/10 | АИР100L4 | 640х401х365 | 1040х420х475 | 88 | 144 | 145 | 640 | 95 | 210 | 150 | 240 | 118 | 190 | 200 | 225 | 410 | 4 | 19 |
СД 50/10а | АИР100S4 | 960х240х440 | 140 | |||||||||||||||
СД 50/10б | 135 |
Чертеж и размеры патрубков
Чертеж с диаметрами напорного и всасывающего патрубка из технического паспорта насоса СД 50/10. Внешний, внутренний диаметр отверстий для изготовления ответных фланцев.
Всасывающий патрубок | Напорный патрубок | ||||||||||||
D1 | D2 | D3 | D4 | n1 | d1 | h1 | D5 | D6 | D7 | D8 | n2 | d2 | h2 |
50 | 125 | 160 | 102 | 4 | 18 | 20 | 40 | 110 | 145 | 88 | 4 | 18 | 18 |
Графические характеристики

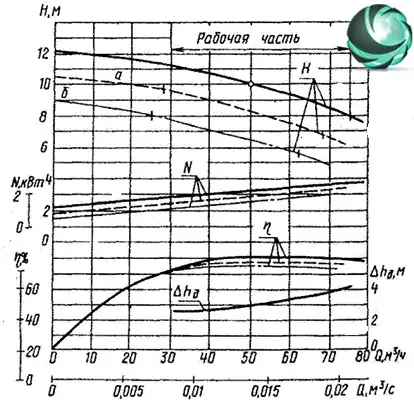

График показывает рабочий интервал и рабочую точку фекального насоса СД 50/10 в зависимости от мощности электромотора. Подбор оптимальных показателей производительности и напора
Подбор по цене и надежности
Цена
- 2 цены исходя из бюджета
- Заводская цена насоса СД 50/10 текущего года выпуска
- Цена за насос с хранения ниже, чем у конкурентов
Надежность
- Надежные насосы СД 50/10 с заводской гарантией и паспортом
- Сервисное обслуживание и ремонт
- Изготовление редких моделей насосов и запчастей
Купить насос СД 50/10
Купить насос СД 50/10 у Слобожанского завода безопасно и быстро:
- Новые электронасосы, проверенные ОТК
- 3 системы оплаты
- Отправка в горящем режиме за 24 часа с ближайшего склада
- Отсутствие рекламаций более 4 лет
