насос сдв центробежныйвертикальній для грязной воды
Характеристика Значение
Q м³/час 50
Напор, м 56
Р, кВТ 22
N, об/мин 3000
КПД, % 58
Кавит. запас, м 8
Утечка л/час 10
Рассчитаем сроки, цену и немедленно сообщим Вам

Позвоните специалистам «Слобожанского завода» для подбора и заказа насоса СД 50/56 с заводской гарантией. Любая техническая помощь, консультации и сервис.

Технические характеристики

Насос СД 50/56 – центробежный, одноступенчатый, горизонтальный. Применяется для перекачки грязной воды, фекальных и сточных масс. Подача от 40 до 50 м³/ч; напор от 40 до 56 м. Агрегатируется с электродвигателем от 15 кВт до 22 кВт в зависимости от подрезки рабочего колеса (СД 50/56а и СД 50/56б). Особенность конструкции: напорный патрубок поворачивается на 90°. Крыльчатка (СЧ 20) насоса СД 50/56  — одностороннее, размер проходного сечения – 20 мм. Маркировка до 1982 г — ФГ 51/58. Таблица технических характеристик.

Насос Q , м 3 /час H, м Р, кВТ N, об/мин КПД, % Наработка до отказа, тыс. ч Кавит. запас, м Утечка л/час Ø раб. кол, мм
СД 50/56 50 56 22 3000 58 32 2 10 218
СД 50/56а 45 46 18,5 56 197
СД 50/56б 40 39 15 54 191

Параметры перекачиваемой жидкости

Таблица характеристик перекачиваемой жидкости для насоса СД 50/56. Максимальные показатели температуры, плотности, вязкости, размера твердых включений.

Содержание абразивных частиц, % Размер абразивных частиц, мм Размер неабразивных частиц, мм Проходное сечение рабочего колеса, мм Микротвердость, МПа рН Плотность, кг/м³ Вязкость, м² /с t max, ⁰С
< 1 ≤ 5 ≤ 10 20 < 9000 6-8,5 ≤ 1100 1х10-6 90

Габаритные и присоединительные размеры из паспорта

Габаритный чертеж, присоединительные размеры и вес насоса СД 50/56 и агрегата из технического паспорта. Расстояние между крепежными отверстиями для присоединения рамы к фундаменту. Схема строповки насосного агрегата.Габаритные и присоединительные размеры насоса СД 50/56

Фекальный насос Маркировка двигателя Габариты, мм Вес, кг L1 L2 L4 L5 B1 B2 B3 B4 B5 H2 H3 n3 d3
Насос агрегат Насос агрегат
СД 50/56 АИР180S2 647х369х370 1340х370х520 94 295 760 645 95 210 112 240 118 190 200 190 410 4 19
СД 50/56а АИР160М2 265 750
СД 50/56б АИР160S2 250 675

Чертеж и размеры патрубков

Чертеж с диаметрами напорного и всасывающего патрубка из технического паспорта насоса СД 50/56. Внешний, внутренний диаметр отверстий для изготовления ответных фланцев.Размеры и чертеж патрубков центробежного насоса СД 50/56

Всасывающий патрубок Напорный патрубок
D1 D2 D3 D4 n1 d1 h1 D5 D6 D7 D8 n2 d2 h2
50 125 160 102 4 18 20 40 110 145 88 4 18 18

Графические характеристики

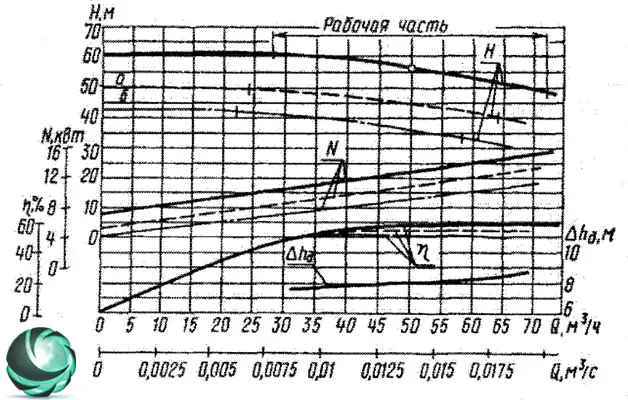

График показывает рабочий интервал и рабочую точку фекального насоса СД 50 в зависимости от мощности электромотора. Подбор оптимальных показателей производительности и напора

Графические характеристики фекального насоса СД50/56
