| Q м³/час | 80 |
| Напор, м | 32 |
| Р, кВТ | 18,5 |
| N, об/мин | 1500 |
| КПД, % | 63 |
| Кавит. запас, м | 5 |
| Утечка л/час | 10 |
Напишите запрос.
Мы рассчитаем сроки, цену, доставку и немедленно
сообщим Вам.
Позвоните чтоб купить фекальный насос СД 80/32 у «Слобожанского завода». Заводская цена и качество. Все виды ремонта и производство запчастей к сточно-динамическим агрегатам.
Технические характеристики
Фекальный консольный центробежный насос СД 80/32 для перекачки загрязненной воды сточных масс и канализационных жидкостей. Материал гидравлической части – чугун, вал стальной. Выпускаются со стандартным и подрезанным рабочим колесом. Напорный патрубок поворачивается на 90°. Маркировка до 1982 г — ФГ 81/31.
Таблица с техническими характеристиками из паспорта насоса СД80/32. И для сравнения характеристики СД 80/32а и СД 80/32б с подрезкой рабочего колеса.
| Насос | Q , м 3 /час | H, м | Р, кВТ | N, об/мин | КПД, % | Кавит. запас, м | Утечка л/час | m насоса, кг | m агрегата, кг |
| СД 80/32 | 80 | 32 | 18,5 | 1500 | 63 | 5 | 10 | 168 | 365 |
| СД 80/32а | 68 | 36 | 15 | 60 | 340 | ||||
| СД 80/32б | 62 | 22 | 11 | 57 | 295 |
Характеристика рабочей жидкости
Основные показатели перекачиваемой жидкости для сточно-динамических насосов СД 80/32. Температура, плотность, вязкость, содержание и размер твердых частиц.
| Содержание частиц по массе, % | Размер частиц, мм | Микротвердость, МПа | рН | Плотность, кг/м 3 | Вязкость, м 2 /с | t max, ⁰С |
| < 1 | < 12 | < 9000 | < 8,5 | 1050 | 1х10 -6 | 80 |
Габаритные и присоединительные размеры из паспорта
На чертеже и в таблице собраны ключевые габаритно-присоединительные размеры, схема строповки. Расстояния между крепежными отверстиями для проектировки фундамента согласно паспорта насоса марки СД.
| LxBxH1 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | B1 | B2 | B3 | B4 | B5 | B6 | H2 | H3 | n3 | d3 |
| 1420x517x600 | 176 | 746 | 295 | 150 | 600 | 940 | — | 194 | 233 | 179 | 369 | 300 | 340 | 310 | 560 | 4 | 19 |
Чертеж и размеры патрубков
Чертеж с размерами входного и выходного патрубка центробежного насоса СД 80/32 для изготовления крепежных фланцев.
| Всасывающий патрубок | Напорный патрубок | ||||||||||||
| D1 | D2 | D3 | D4 | n1 | d1 | h1 | D5 | D6 | D7 | D8 | n2 | d2 | h2 |
| 100 | 180 | 215 | 158 | 8 | 18 | 22 | 70 | 145 | 180 | 122 | 4 | 18 | 20 |

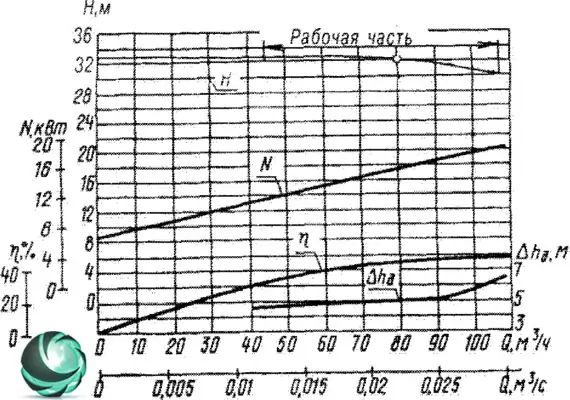

Графические характеристики
График показывает рабочий интервал и рабочую точку СД 80/32 для четкого определения оптимального КПД под конкретный техпроцесс.
Подбор по цене и надежности
Цена
- 2 цены исходя из бюджета
- Заводская цена насоса СД 80/32 текущего года выпуска
- Цена за насос с хранения ниже, чем у конкурентов
Надежность
- Надежные насосы СД 80/32 с заводской гарантией и паспортом
- Сервисное обслуживание и ремонт
- Изготовление редких моделей насосов и запчастей
Купить насос СД 80/32
Купить насос СД 80/32 у Слобожанского завода безопасно и быстро:
- Новые электронасосы, проверенные ОТК
- 3 системы оплаты
- Отправка в горящем режиме за 24 часа с ближайшего склада
- Отсутствие рекламаций более 4 лет
