Определение

Насос 4К-6 – промышленный стационарный консольный электронасос для перекачки воды температурой не выше 105 °С. Подача — 100 м3. Подъем — 80 м.в.ст. Применяется для подачи небольших объемов технической воды, водоснабжения коммунальных, сельскохозяйственных и промышленных объектов. Самовсасывание отсутствует.
Конструкция центробежного агрегата — насосная часть 4к6, рама (станина или плита), асинхронный электродвигатель 45 кВт и комплект полумуфт МУВП.

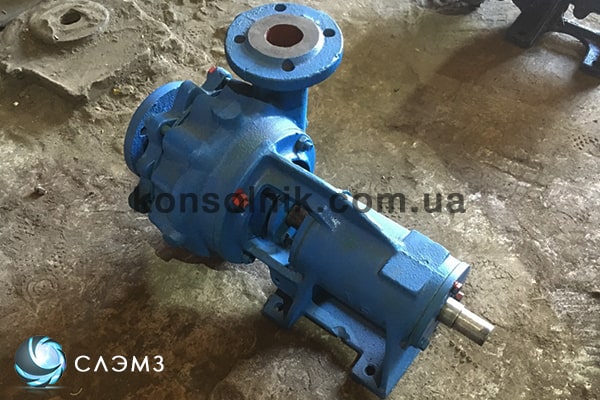

  • 4К-6 и 4КМ-6 электронасос консольный центробежный

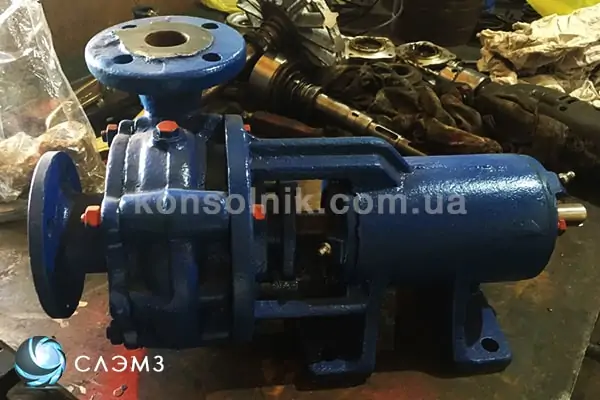

  • Насос 4к-6 после ремонта

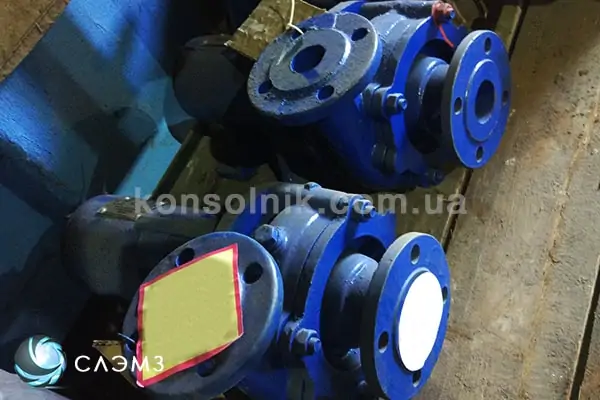

  • Насос 4К6, 4к-6а и 4к-6б горизонтальный для перекачки воды

Технические характеристики

Материал улитки и рабочего колеса насоса 4К-6 – чугун СЧ20, вал – сталь. Соединяется с электродвигателем через втулочно-пальцевую муфту. 4КМ-6 – моноблочный насос с более компактными размерами и фланцевым соединением. Таблица технических характеристик.

Насос Q, м³/ч Н, м Давление на выходе, кгс/см² Р электродвигателя, кВт N, об/мин Р насоса, кВт КПД, % Ø рабочего колеса, мм Утечка, л/ч Кавит. Запас, м
4К-6 100 80 ≤3,5 45 3000 32,5 67 245 ≤2 4,5
4КМ-6 19,6 70 205

Габаритные размеры и вес

Чертеж из технического паспорта насосного агрегата 4К-6 на раме с электродвигателем. Таблица габаритно-присоединительных и монтажных размеров.Габаритные размеры насоса 4К-6 из паспорта

Насос LхBхH, мм Вес, т l1 l2 l3 l4 B B1 B2 B3 H1 h
Насос агрегат
4к6 1570x360x650 0,175 0,280 125 280 835 1270 690 615 515 450 650 355

Размеры патрубков

Чертеж и диаметры нагнетательного и напорного патрубков консольного насоса 4К6. Количество и диаметры крепежных отверстий для монтажа ответных фланцев.
Чертеж патрубков из паспорта насоса 4К6 и 4КМ-6

Марка насоса Всасывающий патрубок Напорный патрубок
D D1 d n D3 D4 d2 n1
4К-6; 4к-6а; 4к-6б 100 205 170 18 4 70 180 145 18 4

Взаимозаменяемость и аналоги

Модернизации по годам выпуска и новые маркировки насосов 4к-6:

  • 1982 – 1990 – К90/85, КМ90/85
  • С 1990 — К100-65-250, КМ100-65-250

Присоединительные и крепежные и размеры электронасосов, направления вращения крыльчаток отличаются. Запчасти не взаимозаменяемы. Перед заменой желательно сверить основные размеры.

Купить насос 4К-6

У Слобожанского завода Вы сможете купить насос 4К-6, 4К-6а и 4к-6б из складского резерва или подобрать аналоги 4к6. Подготовленное, испытанное насосное оборудование с заводскими параметрами и гарантией. Мы производим ремонт любой сложности и запчасти. Гарантируем лучшую цену в Украине, быструю доставку и заводскую надежность.

Ремонт и запчасти

Если у Вас нет возможности купить современный аналог, поможем с ремонтом насоса 4К-6 и изготовлением дефицитных запчастей – рабочих колес. Ремонтные цеха с современным оборудованием в Харькове, Запорожье, Киеве. Рабочие колеса 4К-6 с точной обработкой и балансировкой, гарантия на все детали и ремонтные работы.

  • Ремонт насоса 4К6
  • Рабочее колесо насоса 4К-6

.

    ×

      ×
