Определение

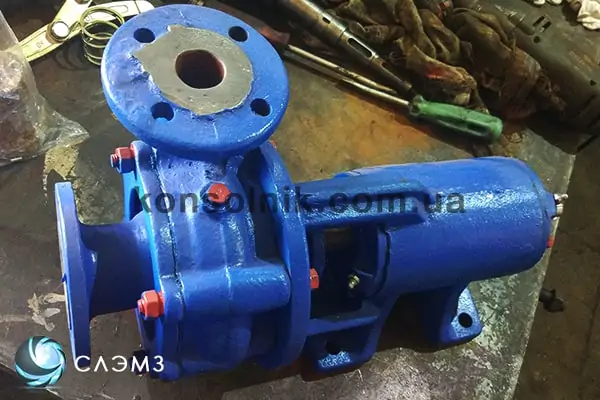

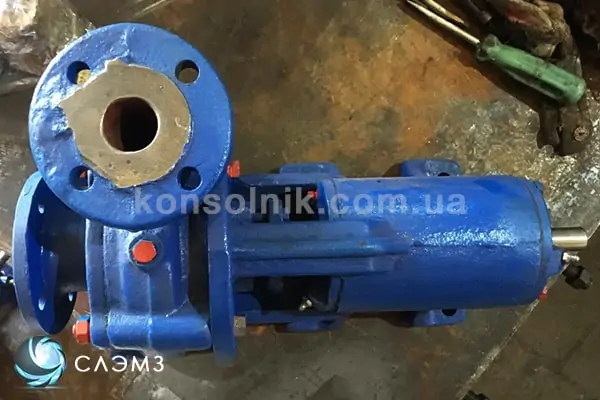

Насос 2К-6 – промышленный стационарный консольный электронасос для перекачки воды температурой не выше 105 °С. Подача — 20 м3. Подъем — 30 м.в.ст. Применяется для подачи небольших объемов технической воды, водоснабжения коммунальных, сельскохозяйственных и промышленных объектов. Самовсасывание отсутствует.
Конструкция агрегата — насосная часть 2к6, рама (станина или плита), асинхронный электродвигатель 4 (5,5) кВт и комплект полумуфт МУВП.
Технические характеристики
Материал улитки и рабочего колеса насоса 2К-6 – чугун СЧ20, вал – сталь. Соединяется с электродвигателем через втулочно-пальцевую муфту. 2КМ-6 – моноблочный насос с более компактными размерами и фланцевым соединением. Таблица технических характеристик.
| Насос | Q, м³/ч | Н, м | Давление на выходе, кгс/см² | Р электродвигателя, кВТ | N, об/мин | Р насоса, кВт | КПД, % | Ø рабочего колеса, мм | Утечка, л/ч | Кавит. Запас, м |
| 2К-6 | 20 | 30 | ≤2 | 4 | 3000 | 0,9 | 64 | 162 | ≤2 | 3,8 |
| 5,5 | ||||||||||
| 2КМ-6 | 25 | 32 | ≤3,5 | 3,4 | 60 | 160 |
Требования к жидкости
В таблице характеристик рабочей жидкости указаны параметры для чистой технической воды, перекачиваемой консольными насосами (по спецзаказу до 105°C).
| Маркировка | % примесей по массе | Размер включений, мм | t max, °C | Плот-ть, кг/м³ | Max вязк-ть, сСт | |
| Сальниковое уплотнение | Двойное сальниковое | |||||
| 2к6 (2К-6а; 2К-6Б) | 0,2 | ≤2 | ≤85 | ≤105 | 1000 | 36 |
Габаритные размеры и вес
Чертеж из технического паспорта насосного агрегата 2К-6 на раме с электродвигателем. Таблица габаритно-присоединительных и монтажных размеров.
| Насос | LхBхH, мм | Вес, т | l | l1 | l2 | l3 | l4 | B | B2 | B3 | H1 | h | |
| Насос | агрегат | ||||||||||||
| 2к-6 | 740x200x430 | 0,036 | 0,087 | 435 | 95 | 180 | 300 | 500 | 200 | 200 | 160 | 270 | 145 |
Размеры патрубков
Чертеж и диаметры нагнетательного и напорного патрубков консольного насоса 2К-6. Количество и диаметры крепежных отверстий для монтажа ответных фланцев.
| Марка насоса | Всасывающий патрубок | Напорный патрубок | ||||||||
| Dв | D | D1 | d | n | Dн | D3 | D4 | d2 | n1 | |
| 2К 6 | 40 | 130 | 100 | 14 | 4 | 32 | 120 | 90 | 14 | 4 |
Взаимозаменяемость и аналоги
Модернизации по годам выпуска и новые маркировки насосов 2к-6:
- 1982 – 1990 – К20/30, КМ20/30
- С 1990 — К65-50-160, КМ65-50-160
Присоединительные и крепежные и размеры электронасосов, направления вращения крыльчаток отличаются. Запчасти не взаимозаменяемы. Перед заменой желательно сверить основные размеры.
Купить насос 2К-6
У Слобожанского завода Вы сможете купить насос 2К-6, 2К-6а и 2К-6б из складского резерва или подобрать аналоги 2к6. Подготовленное, испытанное насосное оборудование с заводскими параметрами и гарантией. Мы производим ремонт любой сложности и запчасти. Гарантируем лучшую цену в Украине, быструю доставку и заводскую надежность.
Ремонт и запчасти
Если у Вас нет возможности купить современный аналог, поможем с ремонтом насоса 2К-6 и изготовлением дефицитных запчастей – рабочих колес. Ремонтные цеха с современным оборудованием в Харькове, Запорожье, Киеве. Рабочие колеса 2К 6 с точной обработкой и балансировкой, гарантия на все детали и ремонтные работы.
.
